В какой бытовой технике используется конденсатор CBB60? Полное руководство

Какая бытовая техника обычно использует CBB60?

Прямой ответ: тот Конденсатор CBB60 чаще всего встречается в однофазных двигателях переменного тока, используемых в водяных насосах, кондиционерах, стиральных машинах, насосах для бассейнов и компрессорах. Все это устройства с приводом от двигателя, которым для поддержания эффективной и непрерывной работы требуется рабочий конденсатор. CBB60, также известный как конденсатор работы двигателя или пленочный конденсатор переменного тока, специально разработан именно для таких цепей двигателей с длительным рабочим циклом и высокой нагрузкой. Если вы когда-либо заменяли двигатель водяного насоса или обращались к специалисту по системам отопления, вентиляции и кондиционирования воздуха для обслуживания вашего кондиционера, велика вероятность, что дело в конденсаторе CBB60.

В отличие от электролитических конденсаторов общего назначения, в CBB60 используется диэлектрик из полипропиленовой пленки, который позволяет ему непрерывно выдерживать переменное напряжение, обычно номинальное 250 В переменного тока или 450 В переменного тока — без быстрой деградации. Его емкость обычно составляет от от 1 мкФ до 100 мкФ , что делает его пригодным для двигателей широкого спектра размеров, используемых в бытовой и легкой коммерческой технике. Понимание того, какие именно устройства используют этот компонент, помогает домовладельцам и техническим специалистам быстрее диагностировать неисправности и находить подходящую замену.

Водяные насосы: наиболее распространенное применение конденсаторов CBB60

Водяные насосы — будь то для бытового водоснабжения, орошения сада или циркуляции в бассейне — являются крупнейшим сегментом применения конденсатора CBB60. Однофазные асинхронные двигатели в этих насосах не могут самозапуститься без фазосдвигающего конденсатора. CBB60 создает необходимую разность фаз между пусковой и рабочей обмотками, позволяя двигателю развивать пусковой момент и поддерживать стабильное вращающееся магнитное поле во время непрерывной работы.

Для типичного бытового водяного насоса мощностью от 370 до 750 Вт соответствующий конденсатор CBB60 обычно имеет емкость от 8 мкФ до 20 мкФ при 450 В переменного тока . Для более мощных насосов, например, используемых в системах фильтрации плавательных бассейнов мощностью от 1 до 2 л.с., могут потребоваться конденсаторы в Диапазон от 25 мкФ до 50 мкФ . Использование конденсатора недостаточного размера приводит к перегреву двигателя и чрезмерному потреблению тока; слишком большой размер приводит к нестабильности и снижению эффективности.

Признаки неисправности CBB60 в водяном насосе

• Двигатель насоса гудит, но не запускается или запускается медленно.
• Двигатель отключает защиту от тепловой перегрузки вскоре после запуска
• Видимые вздутия, трещины или утечки на корпусе конденсатора.
• Измеренная емкость более чем на 5% ниже номинального значения
• Двигатель работает, но со значительно сниженной скоростью или выходным давлением.

Конденсаторы для насосов для бассейнов, в частности, подвергаются экстремальным воздействиям окружающей среды — наружному теплу, ультрафиолетовому излучению и влажности — что значительно сокращает срок их службы по сравнению с конденсаторами для внутренних устройств. В жарком климате конденсатор CBB60 насоса для бассейна может нуждаться в замене каждый раз. от 3 до 5 лет , даже при нормальной работе.

Кондиционеры и системы HVAC

Кондиционеры, пожалуй, самое широкое применение конденсаторов типа CBB60 в домашних условиях. Как двигатель компрессора, так и двигатель вентилятора конденсатора наружного блока в кондиционере сплит-типа обычно требуют рабочих конденсаторов. Во многих устройствах двойной конденсатор выполняет обе функции в одном корпусе, но электрические характеристики идентичны стандартному CBB60 — полипропиленовой пленке, рассчитанной на переменный ток и предназначенной для непрерывной работы.

Для бытового сплит-кондиционера массой от 1 до 1,5 тонн рабочий конденсатор компрессора обычно рассчитан на От 35 мкФ до 45 мкФ при 370 В переменного тока или 440 В переменного тока . Конденсатор двигателя вентилятора в том же блоке обычно меньше — около от 5 мкФ до 10 мкФ . В комнатных кондиционерах оконного типа один конденсатор CBB60 часто выполняет комбинированную функцию запуска/работы двигателя PSC (постоянный разделенный конденсатор), значения которого обычно находятся в диапазоне Диапазон от 2 мкФ до 6 мкФ при 450 В переменного тока .

Специалисты по системам отопления, вентиляции и кондиционирования сообщают, что отказ конденсатора является одной из основных причин обращения в сервисный центр по обслуживанию кондиционеров в летние месяцы. Тепло — враг конденсаторов: каждые 10°C повышения рабочей температуры примерно вдвое сокращают ожидаемый срок службы. В плохо вентилируемом наружном конденсаторном блоке температура окружающей среды может превышать 60–70 °C в жаркие дни, что значительно превышает стандартный температурный рейтинг CBB60, 85°С или 105°С в зависимости от класса.

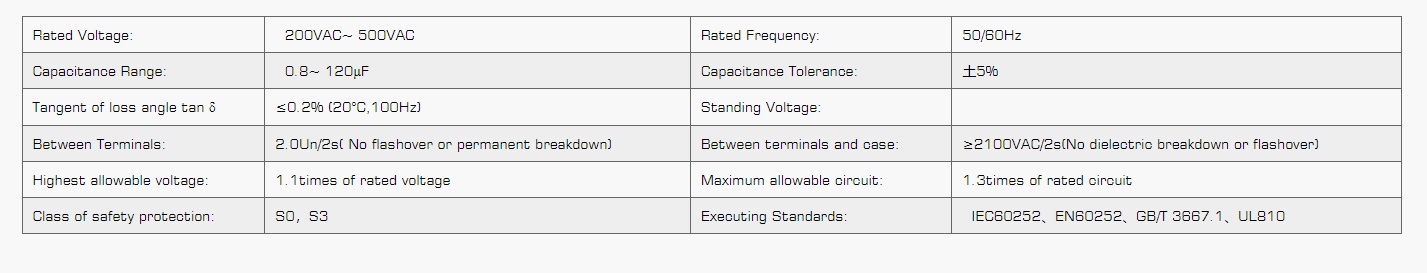

Типичные характеристики конденсатора CBB60 для оборудования кондиционирования воздуха

Стиральные машины и сушильные машины

Стиральные машины с вертикальной загрузкой и однофазными асинхронными двигателями — по-прежнему доминирующая конструкция на многих рынках по всему миру — используют конденсатор CBB60 как неотъемлемую часть цепи двигателя. Конденсатор позволяет двигателю создавать крутящий момент, необходимый для тяжелой загрузки барабана во время циклов стирки и отжима. Без работающего конденсатора двигатель либо не запускается полностью, либо работает со значительно сниженным крутящим моментом, что приводит к неполным циклам отжима и мокрому белью.

Для стандартной стиральной машины с вертикальной загрузкой емкостью от 5 до 7 кг и двигателем мощностью от 180 до 370 Вт конденсатор CBB60 обычно имеет номинал от 6 мкФ до 12 мкФ при 450 В переменного тока . В более крупных погрузчиках коммерческого класса с вертикальной загрузкой могут использоваться конденсаторы емкостью до 20 мкФ . В стиральных машинах барабанного типа (с фронтальной загрузкой) конструкция двигателя различается — во многих современных машинах с фронтальной загрузкой используются универсальные двигатели или двигатели с инверторным приводом, для которых не требуется рабочий конденсатор — но более старые конструкции с фронтальной загрузкой и многие бюджетные модели по-прежнему включают однофазные асинхронные двигатели в паре с CBB60.

В сушильных машинах с электрическим сопротивлением нагрева и двигателем вентилятора также обычно используются конденсаторы CBB60 в цепях двигателя барабана и двигателя вентилятора. В типичной электрической сушильной машине с вентиляцией вы можете найти два отдельных конденсатора CBB60: один для барабанного двигателя (обычно от 3 мкФ до 8 мкФ ) и один для двигателя вентилятора (часто от 2 мкФ до 5 мкФ ).

Почему конденсаторы стиральной машины рано выходят из строя

Двигатели стиральных машин испытывают одни из самых тяжелых электрических нагрузок среди конденсаторов бытовой техники. Каждый цикл стирки включает несколько запусков под нагрузкой, скачки напряжения из-за пускового тока, а на этапе отжима — продолжительную работу с высоким крутящим моментом. Конденсаторы в этом приложении подвергаются вибрации самой машины, которая со временем может ослабить внутренние соединения. На практике конденсатор CBB60 стиральной машины может прослужить от от 5 до 12 лет , в зависимости от частоты использования и качества электроэнергии в местной сети.

Холодильники и морозильники с компрессорными цепями запуска

В то время как во многих современных холодильниках используются стартеры PTC (положительный температурный коэффициент), а не конденсаторы, значительная часть старых холодильников, больших морозильников и коммерческих холодильных установок продолжают использовать компрессорные двигатели с конденсаторным запуском или с конденсаторным питанием. В этих конструкциях конденсатор CBB60 — или плоская версия CBB61 той же технологии — используется либо в качестве конденсатора постоянного тока, либо в сочетании с электролитическим пусковым конденсатором.

В больших морозильных ларях (200 литров и выше), скорее всего, будет использоваться рабочий конденсатор, поскольку их более мощные компрессоры выигрывают от повышения эффективности, которое обеспечивает рабочий конденсатор. Типичные значения конденсаторов для холодильников и морозильников варьируются от от 3 мкФ до 15 мкФ при 250 В переменного тока . Более низкое номинальное напряжение (250 В переменного тока по сравнению с 450 В переменного тока, обычно используемыми в насосах) является подходящим, поскольку двигатели компрессоров холодильников работают при более низких напряжениях по сравнению с конденсатором.

Важно не путать конденсатор cbb60 с электролитическим пусковым конденсатором, который иногда можно найти в холодильниках. CBB60 — это конденсатор пленочного типа, предназначенный для непрерывной работы — он остается в цепи во время нормальной работы. Электролитический пусковой конденсатор, напротив, находится в цепи только долю секунды во время запуска двигателя и должен быть отключен с помощью реле или устройства PTC, как только двигатель достигнет скорости.

Вентиляторы, вытяжные вентиляторы и потолочные вентиляторы

Потолочные вентиляторы, промышленные вытяжные вентиляторы, вентиляторы для чердачной вентиляции и вентиляторы вытяжек обычно используют однофазные асинхронные двигатели с конфигурацией постоянного расщепленного конденсатора (PSC), а конденсатор CBB60 (или его близкий вариант CBB61) является компонентом, который обеспечивает работу этой конфигурации. В двигателях PSC конденсатор постоянно подключен к вспомогательной обмотке, создавая фазовый сдвиг, который создает пусковой момент и поддерживает эффективность работы.

Для стандартного потолочного вентилятора с мощностью двигателя от 50 до 75 Вт рабочий конденсатор обычно составляет от 2 мкФ до 4 мкФ при 250 В переменного тока . В более крупных промышленных вытяжных вентиляторах мощностью от 100 до 370 Вт могут использоваться конденсаторы мощностью до от 8 мкФ до 12 мкФ . Регулирование скорости потолочных вентиляторов часто достигается путем переключения между конденсаторами разных номиналов, поэтому корпуса двигателей некоторых потолочных вентиляторов содержат два или три конденсатора разных номиналов для обеспечения настройки низкой, средней и высокой скорости.

Здесь заслуживает упоминания вариант CBB61, поскольку по сути он представляет собой ту же технологию полипропиленовых пленочных конденсаторов, что и CBB60, но упакован в плоский (прямоугольный) корпус, а не в цилиндрический форм-фактор CBB60. CBB61 чаще используется в потолочных вентиляторах и небольших вентиляторах, где монтажное пространство требует плоского профиля. Оба типа имеют одинаковые основные электрические характеристики и одинаковые режимы отказа.

Значения конденсаторов потолочного вентилятора для различных настроек скорости

• Высокая скорость: обычно используется полное значение емкости (например, 4 мкФ)
• Средняя скорость: уменьшенная емкость за счет переключения или ответвительной обмотки (например, 3 мкФ или 2,5 мкФ)
• Низкая скорость: минимальная емкость (например, от 1,5 мкФ до 2 мкФ)

Когда потолочный вентилятор работает только на одной скорости или перестает реагировать на регулирование скорости, в первую очередь следует проверить поврежденный или закороченный конденсатор. Дрейф емкости более ±5% от номинального значения обычно считается причиной замены вентиляторов.

Другие бытовые и легкие коммерческие применения

Помимо вышеперечисленных категорий основных приборов, конденсатор CBB60 присутствует в удивительно широком спектре другого оборудования с приводом от двигателя, которое можно найти в доме и вокруг него. Каждое из этих приложений имеет свой типичный диапазон емкости и требования к напряжению, но все они имеют одну и ту же фундаментальную потребность: надежный, долговечный пленочный конденсатор переменного тока для поддержки работы однофазного двигателя.

• Устройство открывания гаражных ворот: В двигателе с цепным или винтовым приводом типичного механизма открывания гаражных ворот в жилом доме (номинальной мощностью от 350 до 750 Вт) часто используется рабочий конденсатор CBB60. Диапазон от 5 мкФ до 12 мкФ при 250 В переменного тока или 450 В переменного тока .
• Воздушные компрессоры: В портативных и стационарных однофазных воздушных компрессорах для домашних мастерских обычно используются как пусковой конденсатор (электролитический), так и рабочий конденсатор (CBB60). Рабочий конденсатор CBB60 в компрессоре мощностью от 1 до 2 л.с. обычно имеет номинал 20 мкФ to 40µF at 450VAC .
• Погружные насосы: В скважинных насосах и погружных водоотливных насосах используются конденсаторы CBB60, рассчитанные на непрерывную работу при погружении рядом друг с другом, обычно от 10 мкФ до 30 мкФ при 450 В переменного тока , часто с более высоким температурным допуском 105°C.
• Осушители: В компрессоре и двигателе вентилятора осушителя для жилых помещений используются рабочие конденсаторы; значения зависят от размера единицы, но часто варьируются от От 2 мкФ до 8 мкФ при 370 В переменного тока или 450 В переменного тока .
• Тепловые насосы: Подобно кондиционерам по конструкции, наружные блоки с тепловым насосом используют рабочие конденсаторы, эквивалентные CBB60, как на компрессоре, так и на двигателе вентилятора.
• Циркуляционные насосы водонагревателя: В системах солнечного водонагревателя и гидравлических системах отопления с небольшими циркуляционными насосами обычно используются конденсаторы CBB60 номиналом от 4 мкФ до 10 мкФ при 250 В переменного тока .
• Зерносушилки и сельскохозяйственные вентиляторы: Большие осевые вентиляторы, используемые в сельском хозяйстве и погрузочно-разгрузочных работах, часто используют конденсаторы CBB60, иногда в конденсаторных батареях для мощных трехфазных схем моделирования.

Как идентифицировать и проверить конденсатор CBB60 в устройстве

При обслуживании любого из перечисленных выше приборов для определения правильного конденсатора cbb60 для замены необходимо прочитать три ключевых параметра с этикетки существующего компонента: емкость (в мкФ), номинальное напряжение (В переменного тока) и иногда номинальную частоту (50 Гц или 60 Гц). Эти значения должны соответствовать точно или в пределах допустимых допусков для безопасной и эффективной работы.

Номинальное напряжение заменяемого конденсатора должно быть равен или больше исходного — никогда не ниже. Использование конденсатора на 250 В переменного тока там, где требуется конденсатор на 450 В переменного тока, представляет собой угрозу безопасности, которая может привести к пробою диэлектрика, выходу из строя конденсатора и возгоранию. На практике обычно допустимо использовать конденсатор на 450 В переменного тока в приложении с напряжением 250 В переменного тока, поскольку более высокое номинальное напряжение обеспечивает дополнительный запас безопасности, не влияя на характеристики емкости.

Допуск по емкости при замене CBB60 должен оставаться в пределах ±5% от номинального значения для приложений с рабочими конденсаторами. Если емкость значительно превышает номинальную, двигатель потребляет избыточный ток во вспомогательной обмотке; понижение значительно ниже снижает крутящий момент и надежность запуска. Для компрессоров и насосов, где эффективность двигателя имеет решающее значение, предпочтительно оставаться в пределах ±3%.

Пошаговый процесс проверки конденсаторов

1. Отключите прибор от сети и дайте ему постоять не менее 5 минут, прежде чем прикасаться к любому конденсатору — некоторые конденсаторы сохраняют опасный заряд после отключения питания.
2. Перед работой безопасно разрядите конденсатор с помощью разрядного резистора (обычно от 10 до 20 кОм, 5 Вт), подключенного к его клеммам.
3. Прочтите этикетку существующего конденсатора, указав емкость (мкФ), напряжение (В переменного тока) и номинальную температуру.
4. Используйте цифровой мультиметр с функцией измерения емкости, чтобы измерить фактическую емкость старого конденсатора; сравнить с номинальным значением.
5. Если измеренная емкость более чем на 5 % ниже номинального значения или если на конденсаторе имеются физические повреждения (вздутие, трещины, утечка), замените его.
6. Выберите запасной конденсатор CBB60 с соответствующим или более высоким номинальным напряжением и емкостью в пределах ± 5% от исходного.
7. Убедитесь, что физические размеры (диаметр и длина для цилиндрического CBB60) соответствуют монтажному кронштейну или корпусу устройства.

CBB60 против других типов конденсаторов: почему используется именно этот компонент

Общий вопрос как технических специалистов, так и любопытных домовладельцев: почему именно конденсатор CBB60, а не электролитический или керамический конденсатор? Ответ кроется в фундаментальных электрических требованиях к рабочим цепям двигателей переменного тока.

Электролитические конденсаторы поляризованы — они могут безопасно работать только с постоянным напряжением, а не с переменным. Подключение электролитического конденсатора к обмотке двигателя переменного тока может быстро разрушить его и создать опасность пожара или взрыва. Диэлектрик из полипропиленовой пленки CBB60 неполяризован и эффективно выдерживает переменное напряжение, имеет очень низкое внутреннее сопротивление (ESR) и минимальные диэлектрические потери — характеристики, которые имеют решающее значение для непрерывной работы на переменном токе.

Керамические конденсаторы, хотя и неполяризованные, доступны только с очень малыми значениями емкости (от пикофарад до микрофарад) и не могут достичь диапазона емкости от 5 мкФ до 100 мкФ, необходимого для работы двигателя, при физических размерах, которые практичны для использования в устройствах.

Конденсатор CBB60 также предлагает свойства самовосстановления — одна из наиболее важных характеристик долгосрочной надежности. Когда на микроскопическом дефекте происходит незначительный пробой диэлектрика, металлизированная электродная пленка в CBB60 локально испаряется, изолируя дефект и восстанавливая изоляцию. Это предотвращает перерастание незначительного дефекта в катастрофический отказ. Большинство конденсаторов CBB60 рассчитаны на срок службы 100 000 часов в стандартных условиях эксплуатации — значительно превосходит электролитические конденсаторы, используемые в цепях запуска.

Сравнение: CBB60 и другие типы конденсаторов для двигателей

Что происходит, когда в бытовой технике выходит из строя конденсатор CBB60

Понимание режимов отказа конденсатора cbb60 помогает точно диагностировать проблемы устройства, прежде чем приступать к более дорогостоящему ремонту. Поведение при отказе варьируется в зависимости от того, как конденсатор выходит из строя — обрыв цепи, короткое замыкание или постепенная потеря емкости.

Отказ разомкнутой цепи

Когда CBB60 выходит из строя (внутреннее соединение разрывается), двигатель полностью теряет рабочий конденсатор. В двигателях PSC (потолочные вентиляторы, оконные кондиционеры) двигатель не запускается или запускается очень медленно с пониженным крутящим моментом. В компрессорном двигателе с конденсаторным пуском/емкостным управлением эффективность работы сильно падает, что приводит к перегреву и отключению тепловой защиты. Отказы разомкнутой цепи являются наиболее распространенным видом отказов устаревших конденсаторов CBB60 и обычно вызваны усталостью внутренних соединений в результате термоциклирования.

Короткое замыкание

Закороченный конденсатор CBB60 встречается реже, но более опасен. Он создает прямой путь с низким сопротивлением через обмотку двигателя, вызывая немедленную перегрузку по току, перегорание предохранителей или срабатывание автоматических выключателей. В тяжелых случаях короткое замыкание в конденсаторе может привести к выделению достаточного количества тепла, что приведет к растрескиванию или взрыву корпуса конденсатора. Вот почему конденсаторы CBB60 для двигателей всегда включают в себя внутренние механизмы отключения при избыточном давлении (OPD). — чувствительный к давлению внутренний диск, который разъединяет соединение до того, как произойдет катастрофический отказ.

Постепенная потеря емкости

Самый коварный вид отказа — это постепенная потеря емкости из-за деградации диэлектриков с течением времени, часто вызываемая длительным воздействием повышенных температур, высокой влажности или перенапряжения. Прибор продолжает работать, но с пониженной эффективностью: насос обеспечивает меньшую скорость потока, кондиционер потребляет больше энергии при той же мощности охлаждения или стиральной машине требуется больше времени, чтобы достичь полной скорости отжима. Многие домовладельцы связывают эти симптомы с общим износом, а не с износом конденсатора, что приводит к неоправданно высоким счетам за электроэнергию и преждевременному износу двигателя.

Выбор правильного конденсатора CBB60: ключевые критерии покупки

Не все конденсаторы CBB60, представленные на рынке, производятся по одному и тому же стандарту. Качество значительно различается в зависимости от марки и производственной партии, а последствия некачественного конденсатора — преждевременный выход из строя, повреждение устройства или возгорание — заставляют обратить внимание на критерии закупок.

• Сертификаты соответствия: Ищите конденсаторы CBB60, сертифицированные по стандарту IEC 60252-1 (международный стандарт для конденсаторов двигателей переменного тока). Конденсаторы китайского производства также должны иметь сертификат CQC; Продукция европейского рынка должна соответствовать требованиям RoHS и в идеале иметь маркировку CE. Списки VDE, TÜV или UL для конкретного применения добавляют дополнительную уверенность.
• Допуск емкости: Для приложений, работающих с двигателем, ±5% является стандартным допуском. Некоторые поставщики премиум-класса предлагают ±3% для требовательных применений, таких как компрессоры и высокоэффективные насосы.
• Температурный рейтинг: Выберите 85°C для стандартного применения внутри помещений; 105°C для наружных, высокотемпературных или закрытых сред с двигателями, таких как корпуса насосов для бассейнов и наружные конденсаторные блоки HVAC.
• Огнестойкий корпус: Внешний корпус должен быть изготовлен из огнестойкого полипропилена (класс UL94 V-0) или аналогичного материала, чтобы сдержать любые внутренние повреждения и не способствовать распространению огня.
• Внутренний предохранительный выключатель (OPD): Убедитесь, что конденсатор оснащен механизмом OPD. Это обязательно для соответствия стандарту IEC 60252-1 и является критически важной функцией безопасности.
• Физические размеры: Конденсаторы CBB60 доступны диаметром 35 мм, 40 мм и 50 мм и различной высоты. Перед заказом убедитесь, что замена подходит к монтажному кронштейну или корпусу вашего устройства.

OEM-производителям водяных насосов, кондиционеров и аналогичного оборудования закупка конденсаторов CBB60 непосредственно у сертифицированных производителей, а не у дистрибьюторов, позволяет обеспечить более строгий контроль качества и лучшую отслеживаемость. Массовые закупки на заводском уровне также позволяют осуществлять входной контроль с использованием измерителей емкости и тестеров ESR, чтобы убедиться, что каждая производственная партия соответствует спецификации перед сборкой.
