Руководство по конденсаторам на 1 микрофарад: характеристики CBB60, использование и советы по замене

Что такое конденсатор емкостью 1 микрофарад и почему это важно

A Конденсатор 1 микрофарад (1 мкФ) хранит одну миллионную фарада электрического заряда. Это может показаться тривиальным, но на практике оно представляет собой одно из самых универсальных значений емкости в электронике, полезное для схем синхронизации, связи сигналов, фильтрации звука, развязки источника питания и приложений с фазовым сдвигом двигателей. Когда кто-то говорит о «емкостном конденсаторе 1 мкФ», он обычно имеет в виду компонент, который выполняет задачи на низких и средних частотах с точностью и минимальными потерями энергии.

Если представить масштаб в контексте: один фарад — это огромная величина емкости, которую почти никогда не встречается в дискретных компонентах. Один микрофарад равен 10⁻⁶ фарадам и удобно располагается между керамическими конденсаторами пикофарадного диапазона, используемыми для радиочастотной фильтрации, и электролитическими конденсаторами емкостью в сотни микрофарад, используемыми для сглаживания объемной мощности. Эта золотая середина — именно то, где сияет 1 мкФ — достаточно способный осмысленно взаимодействовать с низкочастотными сигналами переменного тока и достаточно компактный, чтобы использоваться во всем, от схем смартфонов до плат двигателя стиральной машины.

Конденсатор СВВ60 семейство, построенное на основе технологии металлизированной полипропиленовой пленки, часто встречается в диапазоне от 1 до 100 мкФ. А Конденсатор CBB60 1 мкФ обычно используется во вспомогательных обмотках двигателей малой мощности, платах управления вентиляторами и схемах насосов малой мощности, где стабильный пленочный конденсатор с длительным сроком службы превосходит более дешевые альтернативы. Понимание того, как значение 1 микрофарад ведет себя в этих контекстах, является основой для правильного выбора, тестирования и замены этих компонентов.

Microfarad Unit Explained: Scale, Conversion, and Practical Reference

farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Микрофарад (мкФ или мкФ) : 1 × 10⁻⁶ F — используется в конденсаторах двигателя, аудиосвязи и фильтрации питания.
• Нанофарад (нФ) : 1×10⁻⁹ Ф — используется в схемах синхронизации и фильтрах высоких частот; 1 мкФ = 1000 нФ
• Пикофарад (пФ) : 1 × 10⁻¹² Ф — используется в ВЧ, антенных цепях и кварцевых генераторах; 1 мкФ = 1 000 000 пФ

Конденсатор емкостью 1 мкФ с маркировкой «105» на корпусе (обычный для многослойных керамических типов) использует кодовое обозначение: первые две цифры обозначают мантиссу (10), а третья цифра дает показатель степени 10 в пикофарадах (5 = 10⁵ пФ = 100 000 пФ = 0,1 мкФ). Часть, помеченная непосредственно «1 мкФ» или имеющая цифру «1,0» рядом с символом мкФ, является однозначной. Всегда внимательно читайте маркер единицы измерения — путаница мкФ с нФ на конденсаторе двигателя может привести к тому, что емкость компонента будет в 1000 раз меньше, что приведет к тому, что двигатель не запустится полностью.

Для двигателей значения емкости обычно находятся в диапазоне от 1 мкФ до 100 мкФ в зависимости от размера двигателя. Потолочному вентилятору может потребоваться от 1 до 5 мкФ; небольшому однофазному двигателю насоса может потребоваться от 4 до 16 мкФ; барабанный двигатель полноразмерной стиральной машины обычно использует ток от 8 до 25 мкФ. Таким образом, значение 1 мкФ соответствует наименьшему практическому размеру конденсатора двигателя — вспомогательным вентиляторам, небольшим водяным насосам и асинхронным двигателям с малой нагрузкой.

Как работает конденсатор CBB60 и где его можно использовать емкостью 1 мкФ

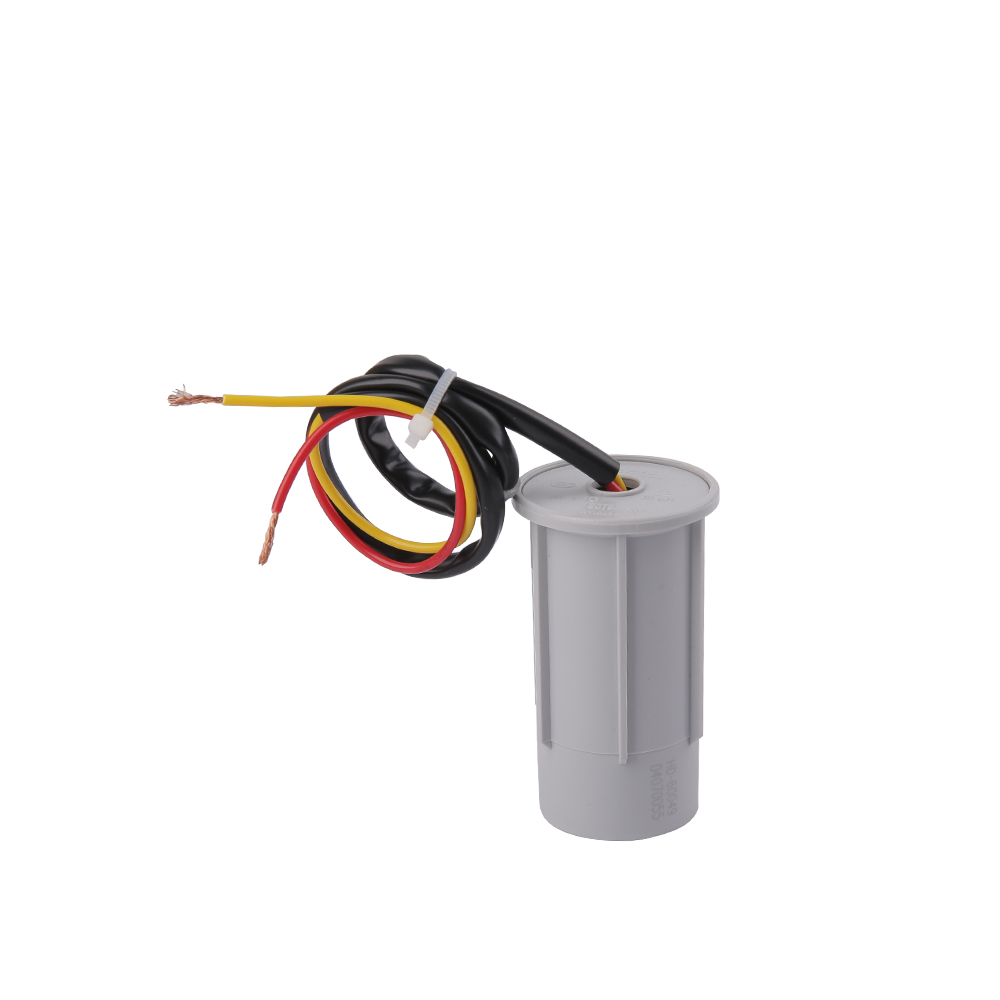

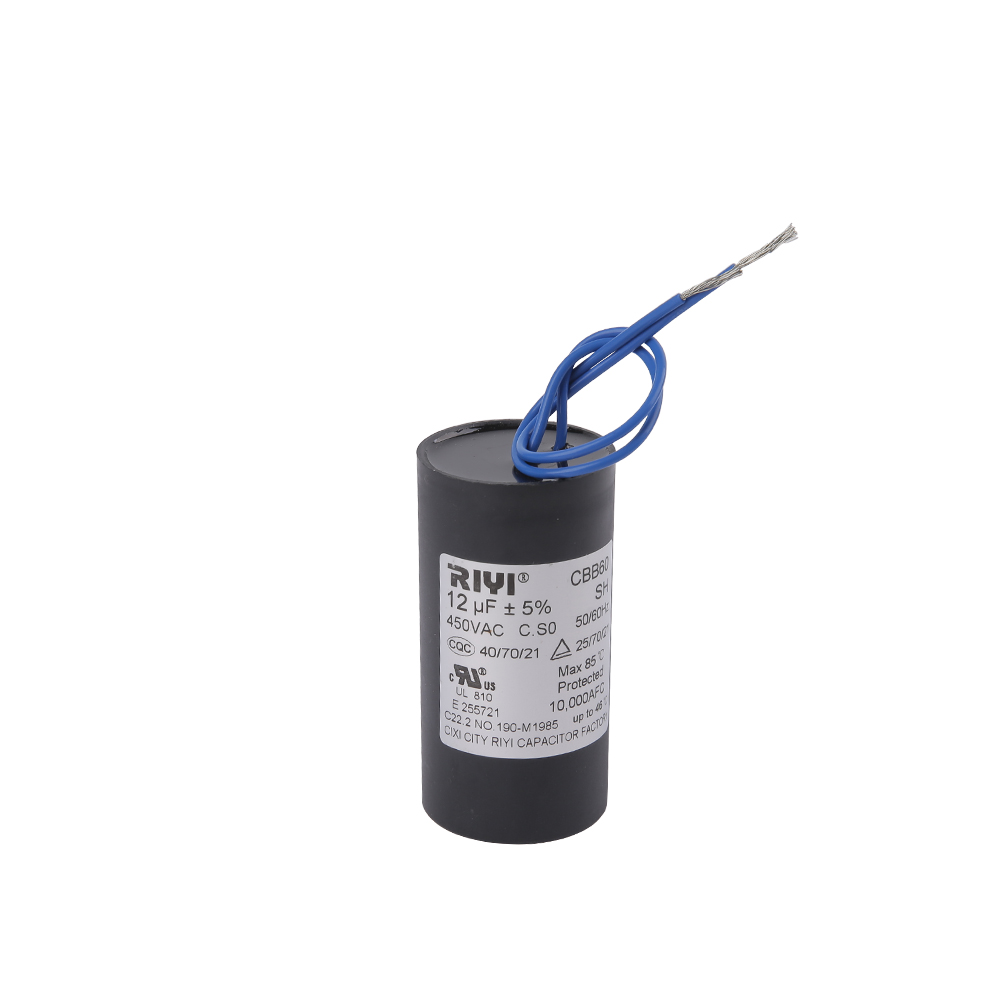

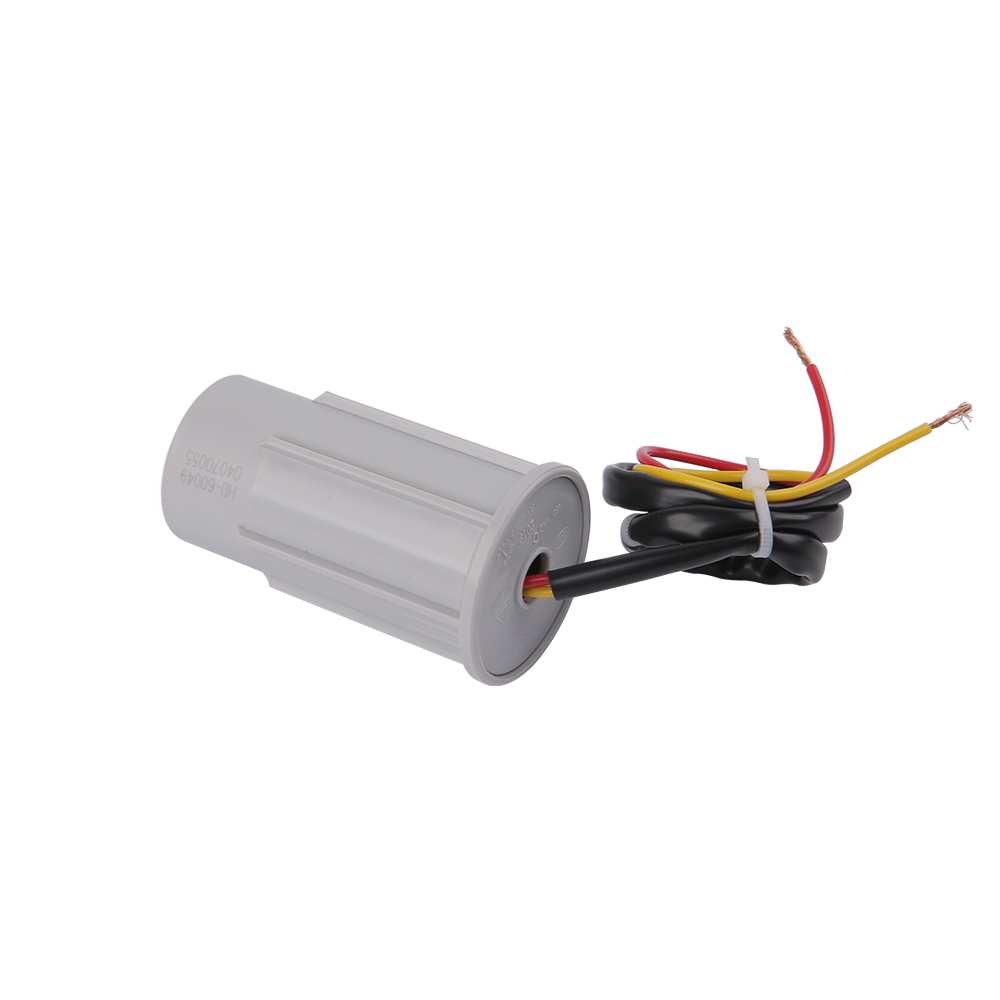

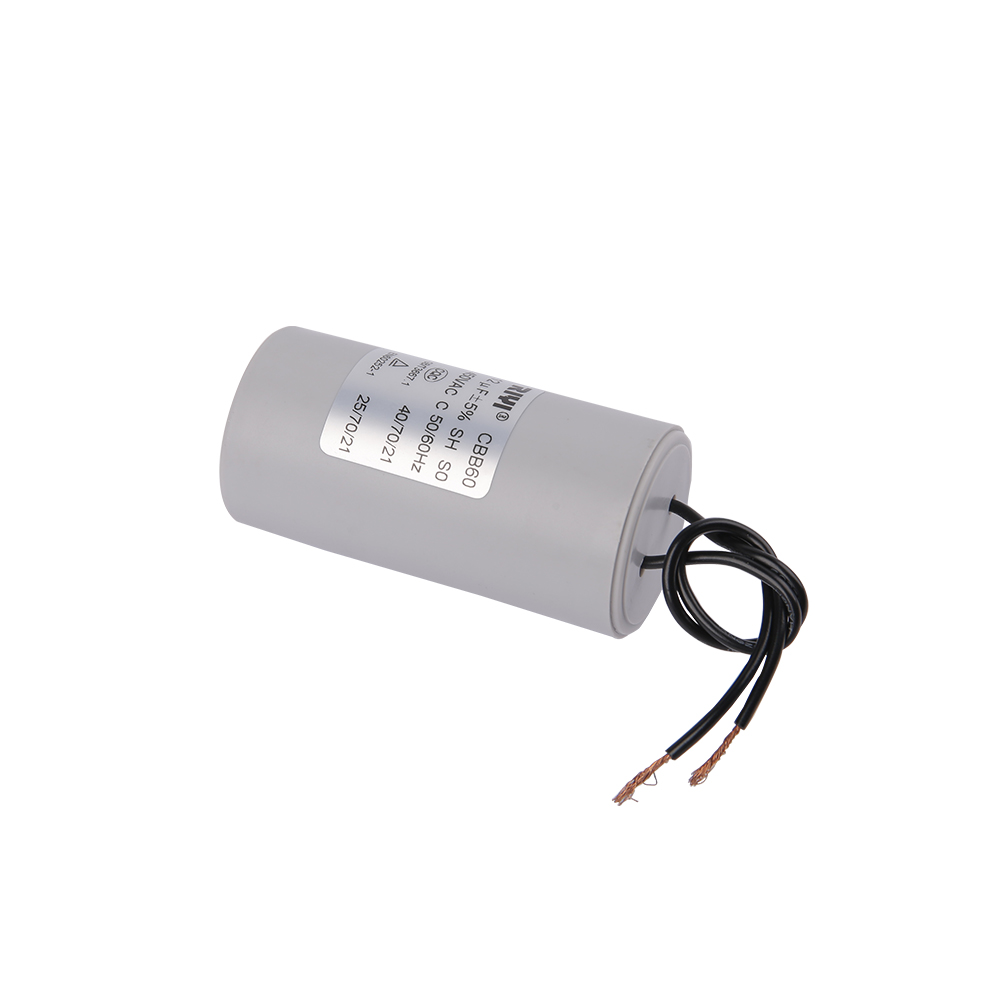

CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

core function of a CBB60 capacitor in a single-phase motor is фазовый сдвиг . Однофазный источник переменного тока сам по себе не может генерировать вращающееся магнитное поле — он создает только колебательное. При включении конденсатора последовательно со вспомогательной (пусковой) обмоткой ток через эту обмотку смещается примерно на 90 градусов относительно тока основной обмотки. Эта разность фаз создает двухфазное приближение, достаточное для создания вращающегося магнитного поля и создания пускового крутящего момента.

Конденсатор CBB60 емкостью 1 мкФ обеспечивает относительно скромный сдвиг фазы, что подходит для двигателей с низким пусковым моментом и небольшими вспомогательными обмотками. Его реактивное сопротивление (Xc) при 50 Гц можно рассчитать как:

Xc = 1/(2π × f × C) = 1/(2π × 50 × 0,000001) ≈ 3183 Ом

При 60 Гц это сопротивление падает примерно до 2653 Ом. Такое высокое сопротивление означает, что конденсатор емкостью 1 мкФ пропускает лишь небольшой реактивный ток, что подходит для небольших двигателей, у которых сопротивление и индуктивность вспомогательной обмотки сами по себе высоки. Соединение конденсатора CBB60 емкостью 1 мкФ с двигателем, которому требуется 10 мкФ, приведет к значительному снижению пускового момента, возможному гудению, перегреву вспомогательной обмотки и, в конечном итоге, к выходу двигателя из строя.

Свойства самовосстановления металлизированной пленки

Одним из определяющих преимуществ конструкции CBB60 является самовосстановление. Когда возникает микроскопический дефект или локальный пробой диэлектрика, тонкая алюминиевая или цинковая металлизация вокруг дефекта почти мгновенно испаряется из-за выделяющейся энергии. Это изолирует дефект и восстанавливает диэлектрик, предотвращая катастрофические короткие замыкания. Единственное событие самовосстановления вызывает незначительное снижение емкости — часто менее 0,01 % — это означает, что конденсатор продолжает надежно работать даже после многочисленных незначительных сбоев в течение всего срока его службы.

Это свойство самовосстановления является одной из причин, по которой конденсаторы CBB60 предпочтительнее бумажных или алюминиевых электролитических типов для непрерывной работы двигателя. Типичный высококачественный конденсатор CBB60 рассчитан на 60 000 часов или более непрерывной работы при номинальной температуре по сравнению с 2000–5000 часами для типичных алюминиевых электролитических конденсаторов в аналогичных условиях.

Основные характеристики, которые следует проверить при выборе конденсатора CBB60 емкостью 1 микрофарад

Выбор правильного конденсатора емкостью 1 мкФ для двигателя выходит за рамки подбора значения емкости. Несколько взаимозависимых спецификаций определяют, будет ли компонент работать безопасно и продлится ли его номинальный срок службы.

Номинальное напряжение: безопасно повышать, никогда не понижать

При замене конденсатора CBB60 емкостью 1 мкФ часто возникает вопрос, может ли блок с более высоким номинальным напряжением заменить оригинал. Ответ положительный: замена блока на 250 В переменного тока на блок на 450 В переменного тока вполне приемлема и фактически обеспечивает больший запас прочности. Номинальное напряжение представляет собой максимальное напряжение, которое диэлектрик может выдерживать непрерывно без пробоя. Использование конденсатора на 450 В переменного тока в цепи 230 В просто означает, что диэлектрик работает при нагрузках значительно ниже предела напряжения, что часто продлевает срок службы. Никогда не заменяйте более низкое номинальное напряжение: конденсатор на 250 В переменного тока в цепи 370 В, скорее всего, быстро выйдет из строя и может привести к катастрофическим последствиям.

Допуск емкости и производительность двигателя

Разработчики двигателей указывают значения емкости с допусками, обычно ±5% или ±10%, поскольку конденсатор взаимодействует с сопротивлением обмотки двигателя, создавая фазовый сдвиг. Конденсатор емкостью 1 мкФ с допуском ±10% может измерять от 0,9 до 1,1 мкФ. Для большинства небольших двигателей вентиляторов или насосов этот диапазон приемлем. Однако для приложений прецизионного управления двигателями — приводов с регулируемой скоростью, спиральных компрессоров HVAC или медицинского оборудования — более жесткий допуск (±5% или даже ±2%) гарантирован для поддержания постоянного крутящего момента и эффективности во всем диапазоне рабочих температур.

Конденсатор CBB60 по сравнению с другими типами конденсаторов двигателей

CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 против СВВ61

И CBB60, и CBB61 используют диэлектрик из металлизированной полипропиленовой пленки и соответствуют стандарту МЭК 60252-1. Единственным конструктивным отличием является форм-фактор: CBB60 — цилиндрический, CBB61 — прямоугольный (коробчатый). С электрической точки зрения блок CBB61 1 мкФ 250 В переменного тока взаимозаменяем с блоком CBB60 1 мкФ 250 В переменного тока при условии соответствия класса безопасности, климатической категории и конфигурации клемм. Практическим соображением является механическая посадка — независимо от того, вмещает ли монтажный кронштейн в приборе цилиндр или плоский ящик.

CBB60 против СВВ65

CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 и электролитический пусковой конденсатор CD60

CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Приложения, в которых конденсатор емкостью 1 микрофарад является правильным выбором

1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Цепи вспомогательной обмотки небольшого однофазного двигателя

Потолочные вентиляторы, вытяжные вентиляторы, небольшие настольные вентиляторы и центробежные насосы малой мощности являются наиболее распространенными источниками конденсатора емкостью 1 мкФ в режиме двигателя. Эти двигатели имеют небольшие вспомогательные обмотки с относительно высоким импедансом, а это означает, что большой конденсатор может вызвать перегрузку по току во вспомогательной цепи. Блок на 1 мкФ обеспечивает необходимую величину реактивного тока для создания эффективного фазового сдвига без нагрузки на изоляцию обмотки. В некоторых многоскоростных двигателях вентиляторов используются конденсаторные сети — например, конденсаторы емкостью 1 мкФ и 2 мкФ, переключаемые в разных комбинациях, — для достижения трех различных настроек скорости.

Схемы синхронизации и генератора

В классической схеме таймера 555 постоянная времени задается по формуле t = 1,1 × R × C. При использовании конденсатора 1 мкФ и резистора 100 кОм ширина выходного импульса составляет примерно 0,11 секунды — обычно необходимый интервал в промышленных таймерах, схемах релейной задержки и системах последовательного управления. При замене конденсатора емкостью 1 мкФ на конденсатор емкостью 10 мкФ в той же схеме задержка увеличивается в десять раз до 1,1 секунды. Это делает 1 мкФ естественной «единицей шага» для проектирования схем синхронизации, предлагая интуитивно понятную шкалу для расчетов.

Соединение и фильтрация аудиосигнала

В аудиоэлектронике конденсатор емкостью 1 мкФ, выполняющий функцию связи, создает фильтр верхних частот. В сочетании с нагрузкой 10 кОм частота среза -3 дБ составляет примерно 16 Гц — прямо в нижней части слышимого диапазона. Это делает разделительные конденсаторы емкостью 1 мкФ обычным явлением в конструкциях аудиоусилителей, цель которых состоит в том, чтобы передать все слышимые частоты, блокируя при этом любое смещение постоянного тока, которое могло бы сместить рабочую точку последующих каскадов. Пленочные конденсаторы, в том числе полипропиленовая пленка, используемая в конструкции CBB60, часто используются для аудиосвязи из-за их низких искажений по сравнению с электролитическими типами.

Развязка источника питания

В конструкциях источников питания со смешанными сигналами и аналоговых сигналов развязывающий конденсатор емкостью 1 мкФ, расположенный рядом с выводом питания микросхемы, подавляет среднечастотный шум в диапазоне от 100 кГц до нескольких МГц, с которым большой объемный электролитик не может справиться достаточно быстро. Обычной практикой является соединение электролитического конденсатора емкостью 100 мкФ (объемного) с керамическим или пленочным конденсатором емкостью 1 мкФ (среднечастотный) и керамическим конденсатором емкостью 100 нФ (высокочастотный) на каждой шине питания, охватывая три декады частоты с тремя компонентами.

Платы управления вентилятором и двигателем с регулируемой скоростью

Электронные регуляторы скорости для потолочных вентиляторов и двигателей небольших бытовых приборов часто включают в свои снабберные цепи полипропиленовый пленочный конденсатор емкостью 1 мкФ. Эти демпферы подавляют скачки напряжения, возникающие при переключении обмоток индуктивного двигателя симисторными или транзисторными устройствами. Без снабберного конденсатора эти выбросы могут превышать несколько сотен вольт за микросекунды, разрушая коммутационное устройство. Конденсатор емкостью 1 мкФ в паре с последовательным резистором (часто 10–100 Ом) является стандартной снабберной конфигурацией для двигателей мощностью 50–500 Вт.

Как проверить конденсатор емкостью 1 микрофарад с помощью мультиметра

Проверить правильность работы конденсатора емкостью 1 мкФ до или после установки легко с помощью современного цифрового мультиметра с функцией измерения емкости. Этот процесс занимает менее пяти минут и может подтвердить, действительно ли неисправен предполагаемый неисправный компонент или же неисправность кроется в другом месте схемы.

1. Отключить питание: Никогда не проверяйте конденсатор, пока цепь находится под напряжением. Для конденсаторов в цепях двигателя также подождите 30 секунд после отключения питания, прежде чем прикасаться к клеммам — остаточный заряд может сохраниться.
2. Разрядите конденсатор: Для конденсатора емкостью 1 мкФ резистора сопротивлением 10 кОм, шунтируемого между клеммами на 2–3 секунды, достаточно, чтобы довести остаточное напряжение до безопасного уровня. Конденсаторы большей емкости требуют более длительного времени разряда.
3. Установите мультиметр: Переключитесь в режим измерения емкости (CAP или мкФ). Некоторые счетчики требуют выбора диапазона; выберите самый низкий диапазон, который может отображать 1 мкФ, обычно это диапазон 2 мкФ или 10 мкФ.
4. Подключите и измерьте: Прикоснитесь щупами измерителя к клеммам конденсатора. Для неполяризованных пленочных конденсаторов типа CBB60 полярность не имеет значения. Для электролитических конденсаторов сопоставьте красный с плюсом, а черный с минусом.
5. Интерпретируйте прочитанное: Исправный конденсатор емкостью 1 мкФ должен показывать сопротивление от 0,9 до 1,1 мкФ (с допуском ±10%). Показание более чем на 10% ниже номинального значения указывает на ухудшение. Значение 0 или «OL» (разомкнутая цепь) означает, что диэлектрик разрушился и деталь необходимо заменить.

Если ваш мультиметр не имеет функции измерения емкости, альтернативным методом является проверка времени заряда: зарядите конденсатор через известный резистор от источника постоянного тока и измерьте время достижения 63,2% напряжения питания (одна постоянная времени, τ = RC). Для конденсатора 1 мкФ и резистора 10 кОм: τ = 0,01 секунды . Этот метод требует осциллографа или быстрого вольтметра и обычно предназначен для технических специалистов с более совершенным оборудованием.

Признаки того, что конденсатор CBB60 1 мкФ вышел из строя

Выход из строя конденсатора в цепях двигателя редко происходит мгновенно. Чаще всего емкость постепенно снижается по мере старения диэлектрика — процесс ускоряется под воздействием тепла, скачков напряжения и высокой влажности. Распознавание ранних симптомов деградации конденсатора может спасти двигатель от необратимого повреждения обмотки.

• Мотор гудит, но не заводится — наиболее распространенный признак полностью вышедшего из строя рабочего конденсатора. Двигатель получает мощность, и на основную обмотку подается питание, но без сдвинутого по фазе тока от вспомогательной обмотки вращающееся магнитное поле не образуется, и ротор остается неподвижным.
• Сниженная скорость двигателя — Частично поврежденный конденсатор может позволить двигателю запуститься и работать, но с уменьшенным крутящим моментом и скоростью ниже номинальной. Вентилятор, работающий заметно медленнее обычного, часто имеет конденсатор на 70–80% от номинального значения.
• Чрезмерный нагрев двигателя — когда емкость конденсатора падает, ток вспомогательной обмотки становится несбалансированным относительно основной обмотки, что приводит к увеличению тока в обеих обмотках и повышению температуры двигателя.
• Сработали автоматические выключатели во время запуска двигателя — Изношенный конденсатор приводит к тому, что двигатель потребляет гораздо больший пусковой ток при запуске, иногда достаточный для отключения автоматического выключателя, защищающего цепь.
• Видимые физические повреждения — Вздутие корпуса конденсатора, трещины в торцевом уплотнении из смолы или изменение цвета на коричневый цвет — все это признаки термического перенапряжения. Любой конденсатор с физическими повреждениями должен быть заменен независимо от измеренного значения его емкости.

В случае сомнений замена обойдется недорого по сравнению со стоимостью сгоревшего двигателя. Качественный конденсатор CBB60 емкостью 1 мкФ обычно стоит менее 5 долларов. Замена двигателя или вызов сервисной службы для диагностики неисправности двигателя, вызванной небрежным отношением к неисправному конденсатору, стоят значительно дороже.

Пошаговое руководство по замене конденсатора CBB60 1 мкФ

Замена рабочего конденсатора в небольшом двигателе или вентиляторе — это простой ремонт, который могут безопасно выполнить большинство технически подкованных домовладельцев или специалистов по техническому обслуживанию. Главное правило безопасности простое: всегда отключайте питание и проверяйте, что оно выключено, прежде чем прикасаться к любому компоненту .

1. Отключите прибор от источника питания. Для проводного оборудования отключите автоматический выключатель и проверьте с помощью бесконтактного тестера напряжения.
2. Прежде чем что-либо снимать, сфотографируйте оригинальный конденсатор и его проводные соединения. Это дает ссылку на правильное повторное подключение замены.
3. Разрядите конденсатор, подключив резистор к его выводам. Хотя конденсатор емкостью 1 мкФ сохраняет лишь небольшое количество энергии, этот шаг является хорошей практикой перед обращением с ним.
4. Обратите внимание на точные характеристики, указанные на корпусе конденсатора: емкость (мкФ), номинальное напряжение (В переменного тока), частоту (Гц) и любые дополнительные коды (SH, P2, климатическая категория). Они определяют заменяемую деталь.
5. Приобретите замену с той же емкостью, таким же или более высоким номинальным напряжением, таким же или более высоким температурным номиналом и той же конфигурацией клемм (быстроразъемное соединение, проводные выводы или винтовые клеммы).
6. Подключите замену, используя фотографию в качестве образца. Для стандартных двухконтактных конденсаторов CBB60 полярность не имеет значения — любая клемма может подключаться к любому проводу.
7. Закрепите конденсатор в монтажном кронштейне или зажиме. Цилиндрические конденсаторы CBB60 обычно крепятся с помощью металлического или пластикового ремня вокруг корпуса.
8. Восстановите питание и проверьте двигатель на правильность запуска и работы. Если двигатель по-прежнему гудит или не запускается, проверьте центробежный переключатель, тепловую перегрузку или обмотки двигателя, прежде чем предполагать новый отказ конденсатора.

Хранение, обращение и международные стандарты для конденсаторов CBB60

Конденсаторы, как правило, являются надежными компонентами, но неправильное хранение может ухудшить их характеристики еще до установки. Пленочные конденсаторы, такие как серия CBB60, менее чувствительны к условиям хранения, чем алюминиевые электролитические конденсаторы, но некоторые меры предосторожности значительно продлевают срок хранения.

• Хранить в прохладном, сухом месте при температуре от 5°C до 40°C и относительной влажности ниже 75%. Высокая влажность в течение длительного времени может проникнуть в пластиковый корпус и привести к попаданию влаги в диэлектрик, снижая сопротивление изоляции.
• Избегайте прямых солнечных лучей или воздействия ультрафиолета. УФ-излучение со временем разрушает полипропилен, что может повлиять на электрические свойства пленки.
• Храните вдали от агрессивных химикатов, растворителей и солевых туманов. Металлические контакты клемм и торцевые крышки могут подвергнуться коррозии, что приведет к увеличению контактного сопротивления.
• Пленочные конденсаторы типа CBB60 не требуют периодического реформирования (повторного включения питания), как это делают алюминиевые электролитические конденсаторы, что делает их более щадящими при длительном хранении. Конденсатор CBB60 емкостью 1 мкФ, хранившийся должным образом в течение пяти лет, должен работать так же, как и новый.

Международные стандарты и сертификаты

Качественные конденсаторы CBB60, предназначенные для использования в бытовой технике, оборудовании HVAC и промышленных двигателях, производятся и тестируются в соответствии с установленными международными стандартами. Покупка у сертифицированных поставщиков гарантирует, что компонент работает в соответствии с маркировкой и включает необходимые меры безопасности.

• IEC 60252-1 : Основной международный стандарт для конденсаторов двигателей переменного тока. Определяет методы испытаний емкости, тангенса дельта, сопротивления изоляции, устойчивости к напряжению и температурных характеристик.
• GB/T 3667 : Китайский национальный стандарт, эквивалентный IEC 60252-1, который служит прямой ссылкой на конструкцию конденсаторов серии CBB.
• УЛ 810 : Североамериканский стандарт на конденсаторы, необходимый для продукции, продаваемой в США. Конденсаторы CBB60, внесенные в список UL, имеют маркировку UL и обозначение cUL для Канады.
• VDE : Для продукции, поставляемой на европейский рынок, требуется сертификация Немецкой электротехнической ассоциации. Конденсатор с маркировкой VDE прошел строгие независимые испытания.
• Соответствие RoHS : Гарантирует, что конденсатор не содержит опасных веществ, включая свинец, ртуть, кадмий и некоторые бромированные антипирены, необходимые для продуктов, продаваемых на территории Европейского Союза.

При покупке конденсатора CBB60 емкостью 1 мкФ для коммерческого или промышленного использования всегда запрашивайте у поставщика соответствующие сертификаты. Поддельные или некачественные конденсаторы с ложными заявленными номиналами являются документально подтвержденной проблемой на рынке: конденсатор с маркировкой 1 мкФ / 450 В переменного тока, который на самом деле рассчитан только на 250 В переменного тока, выйдет из строя при нормальных условиях эксплуатации, что может привести к повреждению двигателя или даже возгоранию в закрытых корпусах.
