Конденсатор CBB60 для водяного насоса: руководство по выбору и замене

Да — а Конденсатор CBB60 совместим не только с водяными насосами; он специально разработан для них. Этот рабочий конденсатор является стандартным выбором для однофазных двигателей водяных насосов переменного тока, используемых в системах бытовых колодцев, насосах для бассейнов, ирригационном оборудовании и струйных насосах. Без работающего CBB60 большинство этих двигателей не могут генерировать фазовый сдвиг, необходимый для запуска или поддержания эффективного вращения. Если ваш насос гудит, но не запускается, перегревается, срабатывают автоматические выключатели или просто не работает по прибытии, неисправный рабочий конденсатор CBB60 является одним из первых компонентов, которые необходимо проверить и заменить.

Что такое Конденсатор CBB60 и почему это важно для насосов

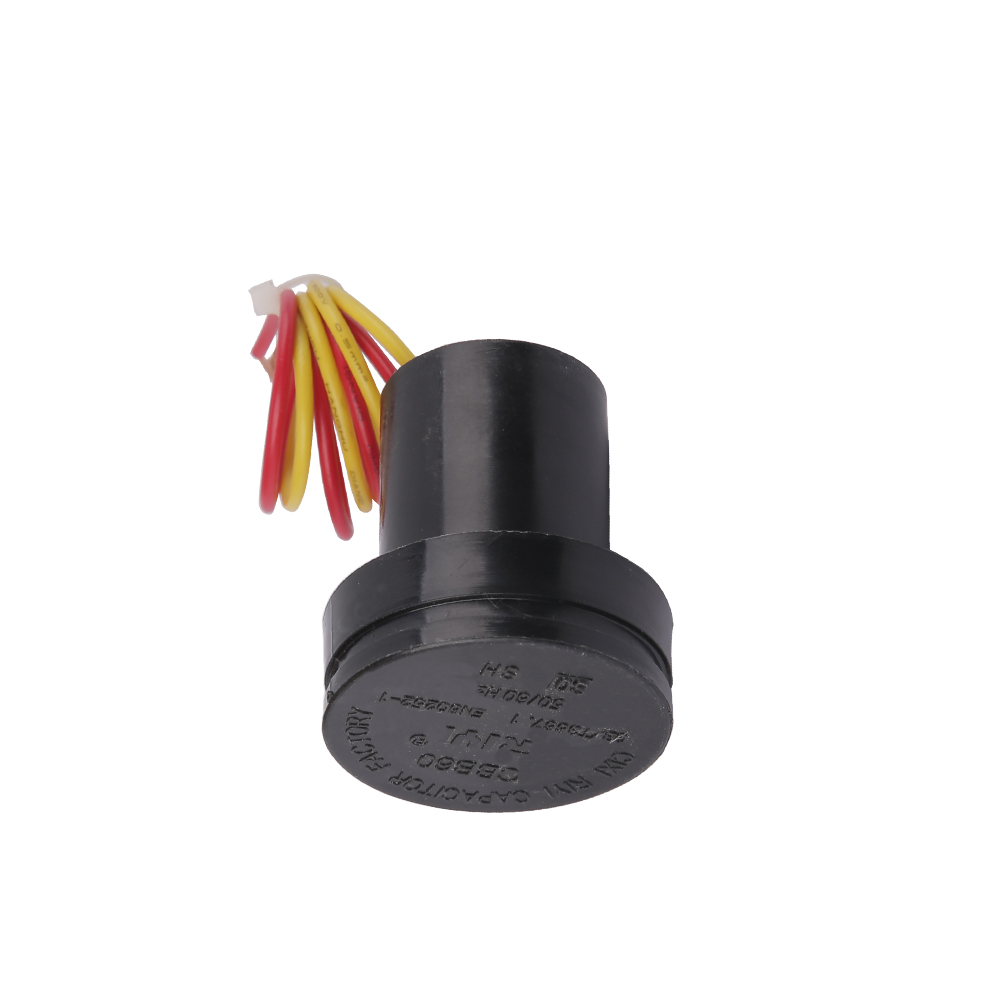

Конденсатор CBB60 представляет собой металлизированный полипропиленовый пленочный конденсатор, помещенный в цилиндрический пластиковый корпус и рассчитанный на работу с двигателем переменного тока. Обозначение «CBB60» соответствует системе классификации китайского национального стандарта (GB/T 3667), где «C» обозначает конденсатор, вторая «B» обозначает диэлектрик из полипропиленовой пленки, третья «B» обозначает металлизированную конструкцию, а «60» относится к серийному стандарту для конденсаторов двигателей переменного тока.

В однофазном асинхронном двигателе, который используется в большинстве бытовых водяных насосов, статор имеет только одну главную обмотку. Это создает пульсирующее магнитное поле, а не вращающееся. Без фазового сдвига ротор не может определить, в каком направлении вращаться, и имеет нулевой пусковой момент. Рабочий конденсатор CBB60 подключается последовательно со вспомогательной (пусковой) обмоткой и создает необходимую разность электрических фаз в 90 градусов между двумя обмотками. Эта разность фаз создает вращающееся магнитное поле, которое заставляет ротор вращаться в определенном направлении и обеспечивает плавную работу под нагрузкой.

В отличие от пусковых конденсаторов (которые являются электролитическими и включаются только на короткое время во время запуска), CBB60 остается под напряжением постоянно во время работы. Это означает, что он должен выдерживать полное номинальное напряжение и пульсирующий переменный ток в течение длительных периодов времени — иногда часов или дней подряд — без ухудшения характеристик. Диэлектрик из полипропиленовой пленки делает это возможным, предлагая более низкий коэффициент рассеяния, более высокое сопротивление изоляции и гораздо более высокая термическая стабильность по сравнению с электролитическими альтернативами.

Основные электрические характеристики, которым вы должны соответствовать

Выбор неправильного конденсатора для двигателя водяного насоса не просто неэффективен — он может сжечь обмотки двигателя или привести к катастрофическому выходу из строя самого конденсатора. Вот наиболее важные характеристики:

Значение емкости (мкФ)

Это наиболее критическая характеристика. Общие значения, используемые в водяных насосах, варьируются от от 6 мкФ до 100 мкФ , причем наиболее часто встречающиеся значения составляют 8 мкФ, 10 мкФ, 12 мкФ, 16 мкФ, 20 мкФ, 25 мкФ, 30 мкФ и 40 мкФ. Правильное значение определяется производителем двигателя на основе полного сопротивления обмотки, количества полюсов и номинального тока. Всегда точно соблюдайте исходное значение — использование конденсатора, емкость которого на 20 % выше или ниже указанного, может привести к перегреву, снижению крутящего момента или частоте колебаний.

Допуск обычно составляет ±5% для качественных устройств CBB60. Избегайте использования конденсаторов с допуском ±10% или выше в прецизионных двигателях.

Номинальное напряжение (В переменного тока)

Стандартные конденсаторы CBB60 для водяных насосов рассчитаны на 250 В переменного тока или 450 В переменного тока . Для однофазных систем на 120 В минимальное значение составляет 250 В переменного тока, но для запаса предпочтительнее 450 В переменного тока. Для систем с напряжением 220–240 В используйте только устройства с номинальным напряжением 450 В переменного тока. Никогда не заменяйте конденсатор с более низким номинальным напряжением, даже временно — диэлектрик может быть пробит за миллисекунды, что приведет к короткому замыканию.

Частота (Гц)

Большинство конденсаторов CBB60 рассчитаны на частоту 50 или 60 Гц или на обе. Насосы Северной Америки работают на частоте 60 Гц; большая часть Европы, Азии и Африки работает на частоте 50 Гц. Использование конденсатора с частотой 50 Гц в системе с частотой 60 Гц, как правило, приемлемо, поскольку реактивное сопротивление немного уменьшается, но всегда проверяйте таблицу данных.

Диапазон рабочих температур

Стандартные конденсаторы CBB60 имеют номинал от от -25°С до 70°С . Если ваш насос работает в горячей насосной, рядом с котлом или в теплом климате, ищите агрегаты с расширенным диапазоном, рассчитанные на температуру 85°C или даже 105°C. Термическая деградация выше номинальной температуры является одной из основных причин раннего выхода из строя конденсатора.

Как определить, что рабочий конденсатор CBB60 вышел из строя

Выход из строя конденсаторов в двигателях водяных насосов часто развивается постепенно, но в некоторых случаях может быть внезапным и полным. Раннее распознавание симптомов может предотвратить дорогостоящее повреждение двигателя.

Признак 1 — Двигатель гудит, но не запускается

Это классический признак неисправности конденсатора. Вы слышите, как двигатель включается и издает низкий гул, но вал не вращается. Если бы вы вручную вращали вал насоса (сначала выключив питание), двигатель зацепился бы и заработал, демонстрируя, что обмотки целы, но пусковой момент отсутствует. Это вызвано обрывом цепи или серьезной неисправностью CBB60, который больше не может производить необходимый фазовый сдвиг.

Признак 2 — двигатель запускается медленно или с трудом под нагрузкой

Конденсатор, емкость которого значительно потеряла (скажем, емкость упала с 25 мкФ до 18 мкФ), все равно может позволить двигателю запуститься в условиях холостого хода, но будет работать с трудом или глохнет при приложении давления воды. Это часто проявляется в медленном разгоне, нестабильной работе или отключении насоса под давлением.

Симптом 3 — Перегрев двигателя

При отклонении емкости от номинального значения баланс токов между основной и вспомогательной обмотками нарушается. Для компенсации двигатель потребляет избыточный ток, который выделяет тепло. Двигатель, работающий с неисправным или изношенным CBB60, может достигать температуры на 30–50°C выше нормального рабочего уровня. , ускоряя разрушение изоляции и износ подшипников.

Признак 4 — видимые физические повреждения

Осмотрите непосредственно корпус конденсатора. К общим признакам неисправности относятся:

• Вздутый или треснутый пластиковый корпус
• Следы ожогов или плавления вокруг клемм
• Масло или остатки, просачивающиеся из основания (указывает на внутренний пробой диэлектрика)
• Корродированные или ослабленные клеммные соединения

Любой из этих визуальных сигналов требует немедленной замены, независимо от измеренных значений.

Признак 5 — срабатывание выключателя при запуске двигателя

Закороченный конденсатор CBB60 создает почти полное короткое замыкание в цепи обмотки двигателя, вызывая сильный пусковой ток, который немедленно срабатывает автоматический выключатель или перегорает предохранитель. Если ваш насос постоянно отключает защиту цепи каждый раз, когда пытается запуститься, в списке виновников стоит закороченный конденсатор.

Проверка конденсатора CBB60 мультиметром

Прежде чем тратить деньги на замену, убедитесь, что конденсатор действительно неисправен. Вот как это правильно проверить.

Безопасность прежде всего — разрядите конденсатор

Никогда не прикасайтесь к клеммам конденсатора перед его разрядкой. Конденсатор CBB60, рассчитанный на напряжение 450 В переменного тока, может удерживать заряд, способный вызвать сильный удар током. Для безопасной разрядки: при полностью отключенном питании используйте резистор сопротивлением 10–20 кОм (номинальной мощностью не менее 5 Вт), шунтированный между клеммами на 5–10 секунд. Альтернативно, используйте изолированную отвертку, чтобы кратковременно соединить клеммы — вы увидите небольшую искру, которая является нормальной и подтверждает разряд.

Использование режима емкости

Установите цифровой мультиметр в режим измерения емкости (обычно он обозначается символом, напоминающим две параллельные линии). Отключите конденсатор от цепи и прикоснитесь щупами к каждой клемме. Исправный CBB60 должен показывать показания в пределах ±5–10% от указанной емкости. Например, конденсатор емкостью 25 мкФ должен иметь емкость от 22,5 мкФ до 27,5 мкФ. Значение значительно ниже этого значения — скажем, 15 мкФ на конденсаторе емкостью 25 мкФ — указывает на существенное ухудшение. Значение нуля или OL (перегрузка) указывает на обрыв цепи.

Использование режима сопротивления в качестве базовой проверки

Если в вашем мультиметре нет функции измерения емкости, переключитесь в режим сопротивления (Ом) на высоком диапазоне (200 кОм или выше). Прикоснитесь щупами к клеммам. Хороший конденсатор будет демонстрировать повышение сопротивления от почти нуля до нескольких сотен килоом при зарядке от батареи счетчика — такое поведение при зарядке подтверждает, что конденсатор не закорочен и не разомкнут. Показание, которое остается на нуле (закорочено) или мгновенно переходит в состояние OL без какого-либо заряда (разомкнуто), указывает на неисправность. Этот метод не подтверждает значение емкости, а только базовую функциональность.

Пошаговый процесс замены конденсаторов водяного насоса

Замена рабочего конденсатора CBB60 — один из самых простых ремонтов водяного насоса, который вы можете выполнить самостоятельно. Весь процесс обычно занимает не более 30 минут.

1. Отключить питание — Выключите автоматический выключатель, питающий насос, и проверьте с помощью тестера напряжения. Не полагайтесь только на переключатель.
2. Найдите конденсатор — На большинстве водяных насосов конденсатор CBB60 расположен в небольшом корпусе на корпусе двигателя, часто закрепляемом металлическим ремнем или зажимом. Снимите крышку, чтобы открыть ее.
3. Сфотографируйте проводку — Прежде чем что-либо отсоединять, сделайте четкое фото клеммных соединений. Конденсаторы CBB60 для насосов обычно имеют две или три клеммы. Большинство из них неполярные (клеммы взаимозаменяемы), но подтверждение перед отключением позволяет избежать путаницы.
4. Разрядите конденсатор — Как описано выше, используйте разрядный резистор или тщательно шунтируйте клеммы, чтобы удалить накопленный заряд.
5. Снимите старый конденсатор — Отсоедините провода (запишите или сфотографируйте, какой провод к какой клемме подходит), ослабьте крепежный ремень и снимите старый блок.
6. Установите новый CBB60. — Вставьте новый в той же ориентации, затяните монтажный ремень и подсоедините провода согласно фотографии. Для неполярных двухполюсных устройств порядок проводов не имеет электрического значения.
7. Проверьте насос — Восстановите питание и проверьте насос на предмет правильного запуска, нормального рабочего тока (измерьте с помощью клещей, если таковой имеется), а также отсутствия перегрева или необычного шума.

Физический размер и рекомендации по монтажу

Конденсаторы CBB60 имеют стандартизированные цилиндрические размеры. Обычные диаметры составляют 35 мм, 40 мм и 50 мм, а высота — от 60 мм до 115 мм. Более высокие значения емкости занимают корпуса большего размера. При заказе замены убедитесь, что физические размеры соответствуют монтажному кронштейну на вашем насосе. Конденсатор с правильными электрическими характеристиками, но высотой на 10 мм не помещается в оригинальный корпус. , поэтому всегда проверяйте оба набора характеристик.

Конденсатор CBB60 по сравнению с другими типами конденсаторов для двигателей

Не все конденсаторы двигателя одинаковы. Понимание различий объясняет, почему CBB60 является правильным и единственно подходящим выбором для непрерывной работы водяного насоса.

CBB65 и CBB61 имеют ту же конструкцию пленки, что и CBB60, но отличаются конструкцией корпуса и типичным применением. В CBB65 используется алюминиевый корпус для лучшего рассеивания тепла в компрессорной среде; CBB61 плоский и предназначен для лопастных двигателей вентиляторов. Замена CBB65 на CBB60 электрически возможна, если номинальные значения емкости и напряжения совпадают. , но физический форм-фактор может не подойти. Никогда не заменяйте пусковой конденсатор CD60 рабочим конденсатором — электролитический диэлектрик перегреется и выйдет из строя в течение нескольких минут непрерывной работы.

Факторы, вызывающие преждевременный выход из строя конденсаторов CBB60 в насосах

Понимание того, почему конденсаторы выходят из строя преждевременно, поможет продлить срок их службы и избежать повторных замен.

Скачки напряжения и переходные процессы в сети

Удары молний, переключение электросети и всплески противо-ЭДС двигателя могут привести к тому, что диэлектрик конденсатора подвергнется воздействию пиков напряжения, значительно превышающих его номинальное значение в установившемся режиме. Одиночный переходный процесс при напряжении, вдвое превышающем номинальное, может вызвать частичный пробой диэлектрика, что приведет к необратимому снижению емкости. В районах с частыми штормами или нестабильным электроснабжением практичной защитной мерой является установка сетевого фильтра, рассчитанного на нагрузку двигателя, перед насосом.

Рабочая температура выше номинальной

Каждые 10°C повышения выше номинальной рабочей температуры примерно вдвое сокращают ожидаемый срок службы конденсатора — общепризнанный принцип, известный как правило Аррениуса для старения конденсатора. Стандартный CBB60, рассчитанный на температуру 70°C, помещенный в насосную станцию, где летом температура достигает 80°C, будет стареть в два раза быстрее, чем ожидалось. Для установки в теплых помещениях всегда выбирайте конденсаторы, рассчитанные на температуру 85°C или выше.

Частая езда на велосипеде Старт-Стоп

Водяные насосы, управляемые реле давления в системах с резервуарами под давлением недостаточного размера или затопленными, могут включаться и выключаться десятки раз в час. Каждое событие запуска подвергает конденсатор воздействию переходного процесса пускового тока. Хотя конденсаторы CBB60 предназначены для этого, системы работают более 20–30 раз в час создавать чрезмерную нагрузку на диэлектрик. Если ваш насос работает с короткими циклами, ремонт напорного бака (перезарядка или замена баллона) значительно снижает нагрузку на конденсатор.

Попадание влаги и влаги

Конденсаторы CBB60 имеют герметичный пластиковый корпус, но за годы эксплуатации во влажных насосных ямах или в наружных кожухах в места ввода клемм может проникнуть влага. Влага внутри корпуса увеличивает диэлектрические потери и способствует электрохимической коррозии внутренней металлизированной пленки. Конденсаторы во влажной среде следует проверять ежегодно и заменять каждые 5–7 лет, даже если они кажутся работоспособными.

Установлено неправильное значение емкости

Установка конденсатора с значением емкости, превышающим указанное, увеличивает ток через вспомогательную обмотку за пределы расчетного предела, в результате чего эта обмотка и сам конденсатор перегреваются. Установка меньшего значения увеличивает ток основной обмотки. Любая ошибка ускоряет выход из строя как конденсатора, так и обмоток двигателя. Всегда используйте точное значение мкФ, указанное производителем двигателя. — никогда не округляйте, полагая, что чем больше, тем лучше.

Стандарты качества и сертификаты, на которые следует обратить внимание при покупке

Рынок конденсаторов CBB60 включает в себя широкий спектр уровней качества. Вот что следует проверить перед покупкой.

• Сертификация CQC — Знак Китайского центра сертификации качества является базовым для конденсаторов китайского производства. Известные производители указывают это на этикетке.
• Маркировка CE — Требуется для продуктов, продаваемых в Европейской экономической зоне. Подтверждает, что конденсатор соответствует директивам ЕС по безопасности и ЭМС.
• Листинг UL — Сертификация Underwriters Laboratories для использования на рынке Северной Америки. Важно для соблюдения требований страхования в жилых помещениях.
• Сертификат VDE — немецкий орган по сертификации; распространено в конденсаторах, используемых в европейском промышленном оборудовании.
• Самовосстанавливающаяся металлизированная пленка — Обратите особое внимание на слово «самовосстановление» в описании продукта. Это свойство означает, что незначительные локальные пробои диэлектрика вызывают испарение металлической пленки в месте повреждения, автоматически устраняя дефект, а не распространяясь в виде сильного короткого замыкания. Это критическая функция безопасности в конденсаторах двигателя.
• Огнестойкий корпус — Пластиковый корпус должен быть изготовлен из огнестойкого материала (класс UL94 V-0), который ограничивает распространение огня в случае катастрофического отказа.

Избегайте конденсаторов от неизвестных поставщиков без маркировки сертификации, с расплывчатыми характеристиками или ценами, значительно ниже средних по рынку. Конденсатор CBB60 для двигателя насоса мощностью 1 л.с. стоит от 5 до 20 долларов США в зависимости от источника и сертификатов. К устройствам стоимостью 1–2 доллара с одинаковыми характеристиками следует относиться с глубоким скептицизмом: некачественные диэлектрические материалы и клеммы недостаточного размера являются обычными мерами по сокращению затрат, которые приводят к преждевременному выходу из строя или опасности возгорания.

Конфигурации проводки конденсаторов CBB60 в двигателях насосов разных типов

Хотя базовая функция CBB60 одинакова для всех однофазных двигателей, конфигурация проводки различается в зависимости от конструкции двигателя.

Двигатель с разделенным постоянным конденсатором (PSC)

Это наиболее распространенная конфигурация водяных насосов. Рабочий конденсатор CBB60 постоянно подключен последовательно со вспомогательной обмоткой как для запуска, так и для работы. Здесь нет пускового конденсатора и центробежного переключателя. Схема проста: Линия 1 подключается к одному концу основной обмотки и одному выводу конденсатора; другой вывод конденсатора подключается к одному концу вспомогательной обмотки; Линия 2 (нейтраль) подключается к другим концам обеих обмоток.

Двигатель с конденсаторным запуском и работой конденсатора (CSCR)

В более крупных насосных двигателях (обычно мощностью более 1 л.с.) иногда используются как пусковой конденсатор (CD60, электролитический), так и рабочий конденсатор (CBB60). Пусковой конденсатор отключается центробежным переключателем, когда двигатель достигает примерно 75–80% синхронной скорости. CBB60 остается включенным в цепи на протяжении всего времени работы. В этой конфигурации два конденсатора подключаются параллельно во время запуска, что обеспечивает гораздо более высокую общую емкость и пусковой момент до того, как пусковой конденсатор выйдет из строя.

При обслуживании двигателей CSCR следует проверять оба конденсатора. Неисправный CBB60 вызывает симптомы, описанные ранее. Неисправный пусковой конденсатор CD60 приводит к тому, что двигатель гудит, но не запускается (симптомы такие же, как и у CBB60), поэтому проверка обоих важна для точной диагностики.

Двухскоростные и реверсивные насосные двигатели

В некоторых насосах используются двухскоростные двигатели (распространенные в насосах для бассейнов для режимов фильтрации с низким расходом по сравнению с режимами очистки с высоким расходом) или реверсивные двигатели (используются в некоторых ирригационных клапанах). В них могут использоваться два конденсатора CBB60 разной емкости или один конденсатор с переключающим реле. Всегда сверяйтесь со схемой подключения двигателя (обычно напечатанной на паспортной табличке двигателя или внутри крышки клеммной коробки) перед внесением каких-либо изменений в проводку.

Продление срока службы рабочего конденсатора CBB60

Качественный конденсатор CBB60 в ухоженной системе может прослужить 10–15 лет. Вот практические шаги, которые помогут продлить срок его службы.

• Установите защиту от перенапряжения — Устройство защиты от перенапряжения для всего дома или ограничитель перенапряжения, рассчитанный на двигатель, расположенный рядом с панелью насоса, поглощает переходные перенапряжения до того, как они достигнут диэлектрика конденсатора.
• Поддерживать давление в баке — Правильно заправленный баллонный бак предохраняет насос от коротких циклов работы, значительно сокращая количество пусков с высокими пусковыми нагрузками в день. Типичное давление предварительной зарядки должно быть установлено на 2 фунта на квадратный дюйм ниже давления включения реле давления.
• Обеспечьте достаточную вентиляцию — Если насос помещен в шкаф или яму, убедитесь, что вокруг двигателя и корпуса конденсатора имеется достаточный поток воздуха. Застоявшийся горячий воздух значительно сокращает жизнь.
• Ежегодный визуальный осмотр — Раз в год снимайте крышку конденсатора и проверяйте устройство на наличие признаков физического повреждения, описанных ранее. Раннее обнаружение вздутий или просачивания может предотвратить повреждение двигателя.
• Проактивная замена — Для критически важных применений (скважинные насосы, обслуживающие дома без альтернативного водоснабжения) заменяйте CBB60 профилактически каждые 7–10 лет в рамках планового технического обслуживания. Стоимость конденсатора ничтожна по сравнению со стоимостью вызова службы экстренной помощи или сгоревшей обмотки двигателя.
• Содержите клеммы в чистоте и затянутости — Ослабленные или корродированные клеммные соединения увеличивают контактное сопротивление, что приводит к локальному выделению тепла и может привести к преждевременному повреждению изоляции. Ежегодно очищайте клеммы средством для очистки контактов и проверяйте механическую герметичность.

Общие вопросы о конденсаторах CBB60 в системах водяных насосов

Могу ли я использовать конденсатор с более высоким мкФ, чем указано, чтобы получить больше мощности от насоса?

Нет. Величина емкости определяется характеристиками обмотки двигателя, а не стремлением к консерватизму. Использование более высокого значения увеличивает ток вспомогательной обмотки за пределы расчетных пределов, вызывает перегрев как обмотки, так и конденсатора и может вывести из строя двигатель в течение нескольких часов или дней. Номинальное значение соответствует правильному значению — периоду.

Безопасно ли временно запустить насос без конденсатора?

Нет. Без CBB60 двигатель PSC либо не запустится (и перегреется при попытке), либо будет работать в сильном дисбалансе и быстро перегреться. Даже кратковременная эксплуатация без правильного рабочего конденсатора может привести к сгоранию изоляции вспомогательной обмотки — такой отказ требует полной замены двигателя.

В погружном насосе также используется конденсатор CBB60?

В большинстве погружных скважинных насосов используются двухпроводные или трехпроводные конфигурации двигателя. Двухпроводные погружные двигатели имеют встроенный в двигатель внутренний рабочий конденсатор, который не подлежит обслуживанию в полевых условиях. В трехпроводных погружных двигателях используется внешний блок управления, который содержит пусковой конденсатор и часто рабочий конденсатор — рабочий конденсатор в этом блоке обычно представляет собой CBB60 или аналогичный, и его можно заменить на месте. Если у вас трехпроводный погружной насос, который не запускается, в первую очередь следует диагностировать компоненты внешнего блока управления (включая рабочий конденсатор).

Как найти подходящую замену, если этикетка на старом конденсаторе не читается?

Сначала проверьте паспортную табличку двигателя — многие производители двигателей указывают необходимое значение конденсатора непосредственно на паспортной табличке двигателя. Если нет, найдите номер модели двигателя в Интернете или обратитесь к производителю. В крайнем случае, измерьте физические размеры старого конденсатора, оцените мощность двигателя по его паспортной табличке и используйте приведенную выше таблицу в качестве стартового руководства, а затем перед установкой проконсультируйтесь с электриком.
