Для чего используется конденсатор СВВ60?

А Конденсатор CBB60 представляет собой рабочий конденсатор двигателя переменного тока пленочного типа. используется в основном для запуска и работы однофазных асинхронных двигателей в водяных насосах, погружных насосах, стиральных машинах, воздушных компрессорах и аналогичных устройствах с приводом от двигателя. Он обеспечивает фазовый сдвиг, необходимый для создания вращающегося магнитного поля внутри двигателя, что позволяет ему запускаться под нагрузкой и поддерживать плавную и эффективную работу во время непрерывного использования. В отличие от электролитических пусковых конденсаторов, CBB60 рассчитан на постоянное подключение к цепи и остается под напряжением на протяжении всего рабочего цикла двигателя.

Обозначение «CBB» идентифицирует его как металлизированный полипропиленовый пленочный конденсатор — китайская стандартная классификация. Цифра «60» относится к конкретной подкатегории, охватывающей конденсаторы с двигателем, предназначенные для применения в системах переменного тока. Эти компоненты широко производятся в соответствии со стандартами IEC 60252 и GB/T 3667, и от их надежности напрямую зависит, запустится ли насос или двигатель с первой попытки или преждевременно выйдет из строя.

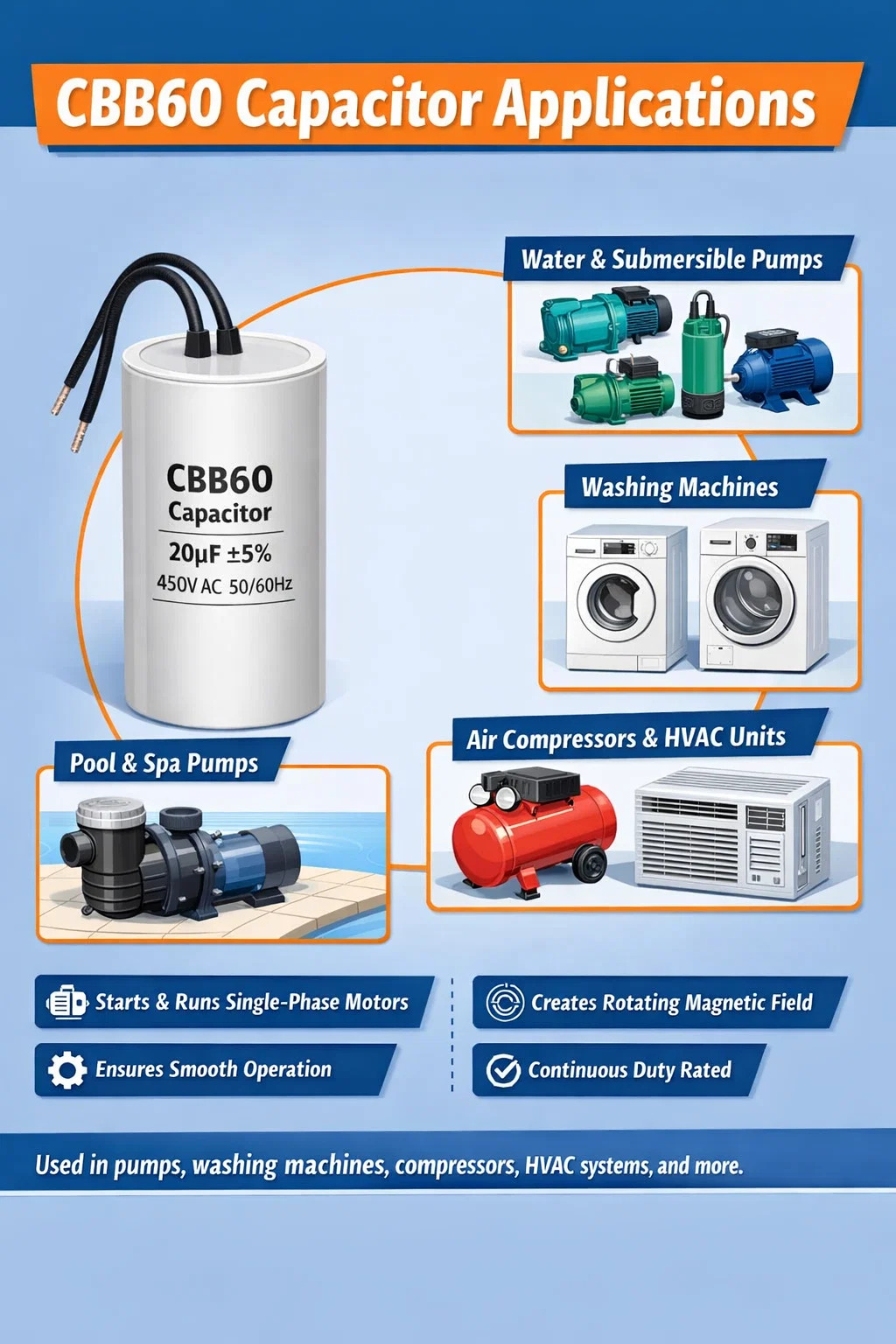

Основные области применения конденсаторов CBB60

Конденсатор CBB60 встречается в удивительно широком спектре оборудования. Хотя на рынке доминируют насосы, способность компонента выдерживать постоянное переменное напряжение номинальной частоты делает его пригодным везде, где однофазному двигателю требуется помощь в создании второй фазы.

Водяные насосы и погружные насосы

Это доминирующий вариант использования во всем мире. Бытовые водяные насосы начиная от от 0,37 до 2,2 кВт почти повсеместно полагаются на рабочий конденсатор CBB60. Садовые насосы, форсунки для мелких колодцев, погружные аппараты для глубоких скважин и насосы повышения давления — всем нужен конденсатор для разделения однофазного источника питания на две эффективные фазы. Значения емкости для насосов обычно находятся между 6 мкФ и 100 мкФ , с рабочим напряжением 250 В переменного тока или 450 В переменного тока в зависимости от напряжения питания и конструкции двигателя.

А failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

Стиральные машины

В стиральных машинах барабанного типа и с вертикальной загрузкой конденсаторы CBB60 используются в двигателе основной стирки, а часто и в двигателе сливного насоса. Значения емкости здесь обычно от 8 мкФ до 20 мкФ при 450 В переменного тока . Стиральная машина, которая запускается, но не встряхивает и не отжимает должным образом (несмотря на жужжащий двигатель), является классическим симптомом изношенного конденсатора CBB60, емкость которого упала ниже минимального порога двигателя.

Аir Compressors and HVAC Equipment

Однофазные воздушные компрессоры, используемые в мастерских и автосервисах, часто требуют блоков CBB60 высокой производительности — значения от 50 мкФ до 100 мкФ распространены на двигателях компрессоров мощностью от 1,5 до 3 кВт. В некоторых двигателях вентиляторов HVAC и небольших компрессорах в оконных кондиционерах также используются рабочие конденсаторы типа CBB60, хотя на рынках Северной Америки более распространен овальный формат алюминиевых банок, тогда как цилиндрическая форма CBB60 доминирует в Азии и большей части Европы.

Другая бытовая техника с приводом от двигателя

Циркуляционные насосы для бассейнов и спа, насосы ирригационных систем, двигатели для обработки зерна, небольшие токарные станки и даже некоторые холодильные компрессоры в коммерческих холодильниках используют конденсаторы CBB60. Любое приложение, использующее однофазный асинхронный двигатель с постоянным разъемным конденсатором (PSC) или конденсаторным запуском (CSCR), потенциально может использовать CBB60 в рабочем положении.

Как конденсатор CBB60 работает в цепи двигателя

Однофазный переменный ток сам по себе не может создать вращающееся магнитное поле в статоре двигателя — он создает только пульсирующее поле, которое заставляет ротор вибрировать, но не вращаться. Чтобы решить эту проблему, конструкторы двигателей используют рабочий конденсатор, включенный последовательно со второй (вспомогательной) обмоткой. Конденсатор смещает фазу тока в этой обмотке примерно на 90 электрических градусов относительно тока в основной обмотке. Этот искусственный двухфазный источник питания создает вращающееся магнитное поле, которое создает крутящий момент и позволяет двигателю автоматически запускаться и работать непрерывно.

CBB60 постоянно остается в цепи — в отличие от электролитических пусковых конденсаторов, которые отключаются с помощью центробежного переключателя или реле, когда двигатель достигает примерно 75–80% синхронной скорости. Это означает, что CBB60 должен выдерживать постоянные нагрузки переменного напряжения без значительного дрейфа емкости. Конструкция из металлизированной полипропиленовой пленки дает ему следующие возможности: полипропилен имеет чрезвычайно низкий коэффициент затухания (tan δ ≤ 0,001 при 1 кГц) Это означает, что во время работы внутри конденсатора практически не тратится энергия в виде тепла.

Аn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

Объяснение основных характеристик и рейтингов

Правильное прочтение этикетки конденсатора CBB60 имеет важное значение для выбора правильной замены. В следующей таблице поясняются общие параметры и их типичные диапазоны.

Номинальное напряжение: 250 В переменного тока против 450 В переменного тока

Номинальное напряжение переменного тока — это параметр, который чаще всего понимают неправильно. CBB60 с номиналом 250 В переменного тока подходит для двигателей, питающихся от сети 220–240 В переменного тока, но номинал должен учитывать тот факт, что напряжение конденсатора в работающем двигателе PSC может быть выше напряжения питания. В некоторых конструкциях двигателей с высоким скольжением напряжение на клеммах конденсатора достигает В 1,1–1,5 раза больше напряжения питания . Вот почему на рынках с напряжением 230 В переменного тока конденсаторы накачки часто указываются на напряжение 450 В переменного тока, что обеспечивает существенный запас прочности и значительно продлевает срок службы. Использование конденсатора на 250 В переменного тока, где указано напряжение 450 В переменного тока, резко сокращает срок службы из-за ускоренного старения диэлектрика.

Значение емкости и согласование двигателя

Аlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond ±10% от номинального значения обычно считаются выходящими за допустимые пределы для замены рабочих конденсаторов.

Физическая конструкция конденсатора CBB60

CBB60 имеет характерную цилиндрическую форму с белым или серым пластиковым корпусом, обычно изготовленным из огнестойкого полипропилена. Внутренняя обмотка состоит из двух слоев металлизированной полипропиленовой пленки, плотно намотанных между собой. Металлические концевые колпачки напыляются (процесс Шупаджа) на концы намотанного элемента для обеспечения контакта со слоями металлизированной пленки, а к этим торцевым крышкам прикрепляются выводы или проводные клеммы.

Перед установкой в ​​пластиковый корпус намотанный элемент герметизируется эпоксидной смолой. Этот смоляной наполнитель служит нескольким целям: предотвращает попадание влаги, гасит вибрацию, улучшает передачу тепла от элемента к корпусу и сохраняет механическую стабильность обмотки во время вибрации двигателя.

Конфигурации терминалов различаются в зависимости от рынка и применения:

• Двухпроводные выводы (наиболее распространенные для насосов, прямая пайка или лопаточное соединение)
• Четыре провода (по два на клемму, для упрощения шлейфового подключения в панелях с несколькими двигателями)
• Винтовые клеммы на верхней крышке (используются в насосах некоторых итальянских марок и OEM-производителях компрессоров)
• Петли типа «фастон»/лопатка (язычки 6,3 мм, обычно используются в стиральных машинах)

Физические размеры не стандартизированы среди производителей. А 20 мкФ / 450 В переменного тока CBB60 может иметь диаметр корпуса 35 мм и высоту 60 мм от одного производителя и 40 × 70 мм от другого. При заказе запасных частей всегда проверяйте, соответствуют ли физические размеры существующему кронштейну двигателя или монтажному зажиму.

CBB60 по сравнению с другими типами конденсаторов двигателей

Понимание того, где CBB60 подходит по сравнению с другими распространенными типами конденсаторов двигателей, помогает выбрать правильный компонент и точно диагностировать проблемы двигателя.

CBB61 физически похож на CBB60 — оба используют цилиндрические пластиковые корпуса — но CBB61 разработан для двигателей внутренних блоков вентиляторов и кондиционеров, которые имеют более низкие требования к пусковому моменту. Замена CBB61 в насосе, работающем в тяжелых условиях, может привести к преждевременному выходу из строя, поскольку корпус и клеммы CBB61 не рассчитаны на более высокие значения емкости и постоянные токовые нагрузки, типичные для эксплуатации насосов. Цилиндрический корпус CBB60 конструктивно более прочный. и обычно имеет класс защиты IP44 или IP54, что делает его пригодным для влажных насосных помещений и наружных ограждений.

Как определить, что конденсатор CBB60 вышел из строя

Выход из строя конденсатора является одной из наиболее частых причин неисправности двигателя, а износ конденсаторов CBB60 предсказуем. Распознавание видов неисправности ускоряет диагностику и предотвращает ненужную замену двигателя.

Диагностика на основе симптомов

• Мотор гудит, но не заводится: На основную обмотку подается питание, но без достаточного сдвинутого по фазе тока во вспомогательной обмотке ротор не может создать достаточный крутящий момент для преодоления статического трения. Это наиболее распространенный признак полного отказа конденсатора (обрыва цепи).
• Двигатель запускается медленно или запускается только при ручном вращении: Емкость значительно упала (обычно более чем на 20 % ниже номинального значения), но не вышла из строя полностью. Двигатель может работать после запуска, но не может надежно запуститься самостоятельно.
• Мотор работает, но перегревается: А partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• Снижение производительности насоса без видимой причины: А deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• Выпуклый или треснувший корпус: Внутреннее давление газа из-за пробоя диэлектрика приводит к деформации пластикового корпуса. Это видимый внешний индикатор катастрофического провала.

Тестирование с помощью измерителя емкости

Сначала разрядите конденсатор, закоротив его выводы через резистор сопротивлением 10 кОм не менее чем на 5 секунд — никогда не замыкайте их напрямую, так как кратковременный скачок тока может повредить внутреннюю металлизацию. Затем измерьте емкость с помощью цифрового мультиметра, переведенного в режим измерения емкости, или специального измерителя LCR. Чтение внутри ±5% от указанного значения указывает на то, что конденсатор исправен. Показания ниже 80 % номинальной емкости или показания разомкнутой цепи (отображаемые как OL или перегрузка на большинстве счетчиков) подтверждают необходимость замены конденсатора.

Испытание сопротивления изоляции с помощью мегомметра при напряжении 500 В постоянного тока используется в профессиональных сервисных организациях для обнаружения ранней стадии деградации диэлектрика до того, как дрейф емкости станет серьезным. Исправный CBB60 должен показывать сопротивление изоляции значительно выше 1000 МОм ; показания ниже 100 МОм указывают на то, что диэлектрик впитал влагу или начинает разрушаться.

Причины выхода из строя конденсатора CBB60 и способы их предотвращения

Большинство отказов CBB60 не случайны — они возникают в результате особых условий эксплуатации или установки, которые можно выявить и исправить для продления срока службы. Правильно подобранный и правильно установленный конденсатор может прослужить долго. от 10 до 20 лет при непрерывной работе насосов. Некачественные агрегаты или находящиеся в неблагоприятных условиях могут выйти из строя в течение 2–3 лет.

Перенапряжение и скачки напряжения

Основная причина преждевременного выхода из строя. Изменения напряжения в сети, скачки напряжения при переключении и повышение емкостного напряжения во вспомогательной обмотке двигателя – все это создает нагрузку на диэлектрик. Каждый вольт выше номинального рабочего напряжения экспоненциально ускоряет старение — практическое правило в разработке пленочных конденсаторов гласит, что каждые 10°C повышения температуры или каждые 10% перенапряжения сокращают срок службы примерно вдвое. . Выбор конденсаторов на 450 В переменного тока для насосов с напряжением 230 В переменного тока вместо 250 В переменного тока обеспечивает значимую защиту от скачков напряжения.

Чрезмерная рабочая температура

Внутренняя температура конденсатора сочетает в себе температуру окружающей среды с самонагревом из-за собственных диэлектрических потерь и тепла, передаваемого от двигателя. Конденсаторы, установленные непосредственно на корпусе двигателя в плохо вентилируемых корпусах, могут подвергаться воздействию температуры перехода. 20–30°C выше температуры окружающей среды . Хранение конденсатора вдали от источников тепла, использование отдельного монтажного кронштейна с потоком воздуха или выбор более высокого температурного класса (номинальная температура 85 °C или 105 °C) — все это снижает этот риск.

Влага и попадание воды

Насосные помещения и наружные установки подвергают конденсаторы воздействию высокой влажности. Полипропиленовая пленка естественным образом обладает низким поглощением влаги, но плохая герметизация корпуса или областей клеммных вводов позволяет влаге со временем проникать вдоль выводов и в корпус. Всегда проверяйте, соответствует ли класс IP корпуса конденсатора условиям установки. IP44 — минимум для влажных или влажных помещений; IP54 или IP55 предпочтительнее для использования непосредственно на открытом воздухе или при установке с защитой от брызг.

Пусковая частота двигателя

Каждый пуск двигателя вызывает кратковременный всплеск пускового тока через конденсатор. Приложения с управлением с помощью реле давления, которые часто включают и выключают насос (возможно, десятки раз в час), подвергают конденсатор большей нагрузке, чем те, где двигатель работает непрерывно. Если пусковая частота превышает номинальный рабочий цикл, указанный производителем двигателя, рассмотрите возможность использования конденсатора с более высоким номинальным импульсным током или уменьшите пусковую частоту за счет подбора размеров резервуара под давлением.

Выбор подходящего конденсатора CBB60 на замену

Процесс замены прост, если сначала собрать нужную информацию. Следуйте этой последовательности, чтобы избежать ошибок при заказе.

1. Прочтите этикетку неисправного конденсатора: Запишите емкость (мкФ), номинальное напряжение (В переменного тока) и частоту (Гц). Если этикетка неразборчива, проверьте паспортную табличку двигателя или руководство по техническому обслуживанию, чтобы узнать указанное значение рабочего конденсатора.
2. Соответствовать или превышать номинальное напряжение: Никогда не заменяйте более низкое номинальное напряжение. Переход на более высокое номинальное напряжение (например, 450 В переменного тока вместо 250 В переменного тока с той же емкостью) безопасен и выгоден.
3. Согласование емкости с точностью до ±5%: А motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. Проверьте физические размеры: Убедитесь, что новый элемент подходит к монтажному кронштейну. При заказе через Интернет измерьте диаметр корпуса и расстояние между клеммами.
5. Проверьте тип терминала: Выводы проводов, клеммы Faston или винтовые клеммы должны соответствовать существующей конфигурации проводки двигателя.
6. Выбирайте качество, а не низкую цену: Конденсаторы от производителей, которые публикуют сторонние отчеты об испытаниях и соответствуют стандартам IEC 60252-1 или GB/T 3667, обеспечивают более стабильный срок службы, чем конденсаторы других производителей, не имеющие прослеживаемой документации о качестве.

Если исходное значение неизвестно и паспортная табличка двигателя утеряна, приблизительную оценку можно сделать, исходя из номинальной мощности двигателя. Как правило, однофазным асинхронным двигателям требуется примерно 7–8 мкФ на киловатт номинальной мощности для рабочего конденсатора, хотя это существенно зависит от конструкции двигателя и количества полюсов. Эта цифра является лишь начальной оценкой — правильные значения всегда следует подтверждать данными производителя.

Меры предосторожности при обращении с конденсаторами CBB60

Пленочные конденсаторы, используемые в двигателях, хранят значительную энергию. Конденсатор емкостью 50 мкФ, заряженный до пикового напряжения 450 В переменного тока (пиковое примерно 636 В), сохраняет более 10 джоулей энергии — достаточно, чтобы вызвать сильный ожог или остановку сердца при попадании в тело человека. Стандартные меры безопасности включают в себя:

• Прежде чем прикасаться к конденсатору, отключите и заблокируйте питание двигателя.
• Прежде чем приближаться к клеммам, подождите не менее 60 секунд после отключения питания — вспомогательная цепь двигателя может сохранить заряд после отключения питания.
• Разряд через резистор (10 кОм, номинальная мощность 5 Вт или выше), удерживаемый изолированными зондами, ни в коем случае не прямым коротким замыканием.
• Не пытайтесь отремонтировать или открыть вышедший из строя конденсатор — его содержимое (полипропиленовая пленка и эпоксидная смола) не представляет химической опасности, но корпус может находиться под внутренним давлением, если отказ был катастрофическим.
• Утилизируйте неисправные конденсаторы в соответствии с местными правилами WEEE (отходы электрического и электронного оборудования) — не выбрасывайте их на свалку в юрисдикциях, где требуется разделение электронных отходов.

Часто задаваемые вопросы о конденсаторах CBB60

Могу ли я использовать емкость CBB60 большей, чем указано, чтобы получить больший пусковой момент?

Нет. Слишком большой рабочий конденсатор вызывает чрезмерный ток во вспомогательной обмотке при нормальной работе, что приводит к перегреву и сокращению срока службы двигателя. Если требуется больший пусковой момент, решение состоит в том, чтобы добавить специальный пусковой конденсатор (электролитического типа) параллельно рабочему конденсатору, отключаемый реле или центробежным переключателем. Не увеличивайте номинал рабочего конденсатора в качестве обходного пути.

Поляризован ли конденсатор CBB60?

Нет. CBB60 представляет собой неполяризованный конденсатор переменного тока. Его клеммы взаимозаменяемы — нет ни положительного, ни отрицательного вывода. Это фундаментальное отличие от электролитических конденсаторов, которые представляют собой поляризованные компоненты постоянного тока и немедленно разрушаются при подключении к переменному току.

Могу ли я использовать CBB60 вместо CBB65?

Не надежно. CBB65 специально разработан для компрессоров систем кондиционирования и охлаждения с круглым алюминиевым корпусом, рассчитанным на более высокие температуры окружающей среды и различные требования к механическому монтажу. Хотя в обоих случаях используется металлизированная полипропиленовая пленка, упаковка, тепловые характеристики и виброустойчивость различаются. Использование CBB60 в качестве замены CBB65 в компрессоре HVAC обычно не рекомендуется производителями двигателей.

Как долго должен работать конденсатор CBB60?

А quality CBB60 capacitor in a correctly specified application typically lasts Время работы от 10 000 до 15 000 часов. , что соответствует 10–20 годам использования бытового насоса по несколько часов в день. Более дешевые агрегаты с более тонкими пленочными диэлектриками или менее качественной металлизацией могут выйти из строя через 3–5 лет. Ежегодное измерение емкости во время планового технического обслуживания помогает выявить ухудшение состояния до того, как оно приведет к отказу при запуске.

Что означает маркировка «мкФ» на конденсаторе CBB60?

МкФ означает микрофарад, единицу электрической емкости. Один микрофарад равен одной миллионной фарада. Значение емкости, указанное на конденсаторе (например, 20 мкФ), должно соответствовать характеристикам двигателя. Число напрямую определяет, какой сдвиг фаз производит конденсатор во вспомогательной обмотке, и не является взаимозаменяемым с существенно отличающимися значениями, не влияя на производительность двигателя.

Можно ли использовать один конденсатор CBB60 для запуска и работы двигателя?

Да, именно так работает двигатель с постоянным расщепленным конденсатором (PSC). Один рабочий конденсатор CBB60 обеспечивает как пусковой сдвиг фазы, так и коррекцию рабочей фазы. Эта конструкция проста и надежна, в ней используется немного меньший пусковой момент (по сравнению с конструкцией запуска/работы с двумя конденсаторами) за счет отсутствия пускового выключателя или реле. Двигатели PSC с одним рабочим конденсатором CBB60 являются стандартными для насосов, вентиляторов и стиральных машин во всем мире.
