Полярность конденсатора CBB60: положительная или отрицательная?

Конденсатор CBB60 Полярность: прямой ответ

Конденсатор CBB60 ни положительный, ни отрицательный . Это неполяризованный конденсатор переменного тока, что означает, что он не имеет обозначенной положительной или отрицательной клеммы. Вы можете подключить любую клемму к любой стороне цепи без риска повреждения или неисправности. Это одна из наиболее фундаментальных характеристик, отличающая его от электролитических конденсаторов, которые строго поляризованы и выйдут из строя или даже взорвутся при неправильном подключении.

Многие люди, ищущие информацию о полярности конденсаторов CBB60, имеют опыт работы с цепями постоянного тока, где электролитические конденсаторы являются обычным явлением. В таких контекстах полярность имеет огромное значение. Но CBB60 разработан специально для сред переменного тока (AC), где направление тока постоянно меняется на противоположное — обычно 50 или 60 раз в секунду в зависимости от частоты вашей местной сети. В такой среде поляризованный конденсатор почти сразу же разрушится. CBB60 легко справляется с этим, поскольку его внутренняя структура симметрична и неполяризована.

Поэтому, если вы видите две клеммы на конденсаторе CBB60 и задаетесь вопросом, какая из них какая — перестаньте беспокоиться. Они взаимозаменяемы. Просто подключите их к схеме, и конденсатор выполнит свою работу.

Что такое конденсатор CBB60 и для чего он используется

CBB60 — это металлизированный полипропиленовый пленочный конденсатор, предназначенный для запуска и работы двигателей переменного тока. Название «CBB» — это китайское стандартное обозначение, где «CB» относится к типу конденсатора, а «B60» относится к конкретной серии в этой классификации. Эти конденсаторы иногда также называют «конденсаторами для работы двигателя» или «пленочными конденсаторами переменного тока», и они широко используются по всему миру в однофазных асинхронных двигателях.

Конденсаторы CBB60 можно найти в широком спектре повседневного оборудования, в том числе:

• Водяные и погружные насосы, используемые в быту, сельском хозяйстве и строительстве.
• Воздушные компрессоры и кондиционеры
• Стиральные машины (особенно старые модели барабанного типа)
• Электровентиляторы и вентиляционное оборудование
• Электроинструменты, в которых используются однофазные асинхронные двигатели переменного тока.
• Насосы для бассейнов и спа-оборудование
• Сельскохозяйственные ирригационные двигатели

Типичный диапазон емкости конденсаторов CBB60 составляет от от 1 мкФ до 100 мкФ , с номинальным напряжением обычно 250 В переменного тока или 450 В переменного тока. Некоторые модели повышенной мощности рассчитаны на напряжение 500 В переменного тока. Наиболее часто встречающиеся значения в водяных насосах составляют от 8 до 30 мкФ. Для двигателей стиральных машин обычно используется от 6 до 16 мкФ. Корпус конденсатора обычно имеет цилиндрическую форму с двумя или четырьмя проводными выводами, идущими от одного конца, заключенными в пластиковый корпус, обеспечивающий изоляцию и защиту окружающей среды.

Во внутренней конструкции в качестве диэлектрического материала используется тонкая пленка полипропилена, непосредственно на пленку нанесена алюминиевая металлизация. Такая конструкция придает конденсатору свойство самовосстановления — если небольшая часть диэлектрика пробивается всплеском напряжения, местная металлизация испаряется и эффективно устраняет неисправность, значительно продлевая срок службы конденсатора по сравнению со старыми конструкциями из бумаги или фольги.

Почему конденсаторы CBB60 не имеют положительного или отрицательного вывода

Чтобы понять, почему полярность не имеет значения для конденсатора CBB60, необходимо понять основы физики конденсаторов и то, чем переменный ток ведет себя иначе, чем постоянный ток.

Как переменный ток меняет все

В цепи постоянного тока ток течет только в одном направлении. Поляризованный конденсатор, такой как электролитический, имеет оксидный слой на одной пластине, который действует как диэлектрик только тогда, когда правильный вывод подключен к положительному напряжению. Если изменить полярность, оксидный слой разрушается, внутри конденсатора скапливается газ, и последует катастрофический выход из строя — иногда очень сильный.

Переменный ток меняет направление на частоте сети. В системе с частотой 50 Гц ток совершает 50 полных циклов в секунду, что означает, что он меняет направление 100 раз в секунду. В системе с частотой 60 Гц он меняет направление 120 раз в секунду. Конденсатор в этой среде должен иметь возможность заряжаться и разряжаться в обоих направлениях с одинаковой эффективностью. Это именно то, что обеспечивает диэлектрик из полипропиленовой пленки в CBB60 — он заряжается и разряжается симметрично независимо от того, какая клемма имеет более высокий потенциал в данный момент.

Роль пленочного диэлектрика

Полипропилен – неполярный полимер. В отличие от оксида алюминия (используемого в электролитических конденсаторах), полипропилен не зависит от направления электрического поля для сохранения своих диэлектрических свойств. Фильм работает одинаково независимо от того, направлено ли электрическое поле слева направо или справа налево. Именно это свойство материала делает CBB60 полностью симметричным и неполяризованным на физическом и химическом уровне.

Два электрода в CBB60 химически идентичны — оба представляют собой слои металлизации алюминия на полипропиленовой пленке. Здесь нет оксидного слоя, нет асимметрии и предпочтительного направления. Это фундаментальное отличие от электролитических конденсаторов, и именно по этой причине вы никогда не встретите маркировку « » или «-» на корпусе конденсатора CBB60.

Чтение маркировки на конденсаторе CBB60

Поскольку конденсатор CBB60 не имеет маркировки полярности, понимание того, что означают напечатанные этикетки, по-прежнему важно для правильного применения. Вот разбивка типичных маркировок, с которыми вы можете столкнуться:

Обратите внимание, что ни одна из этих маркировок не указывает на положительные или отрицательные клеммы — потому что их нет. Два провода конденсатора полностью взаимозаменяемы для всех практических целей. Подключите ли вы левый или правый провод к пусковой обмотке двигателя, с электрической точки зрения разницы нет.

Что имеет решающее значение, так это соответствие значение емкости и номинальное напряжение соответствии с исходными характеристиками вашего двигателя или устройства. Использование конденсатора с неправильной емкостью (даже всего на 20%) может привести к неэффективной работе двигателя, его перегреву или невозможности запуска. Всегда заменяйте CBB60 на прибор с одинаковой или очень близкой емкостью и равным или более высоким номинальным напряжением.

Как правильно подключить конденсатор CBB60

Поскольку полярность не имеет значения, подключение конденсатора CBB60 полностью сосредоточено на его подключении к нужным точкам цепи двигателя. Вот как это работает в типичном однофазном асинхронном двигателе:

Базовое подключение однофазного двигателя

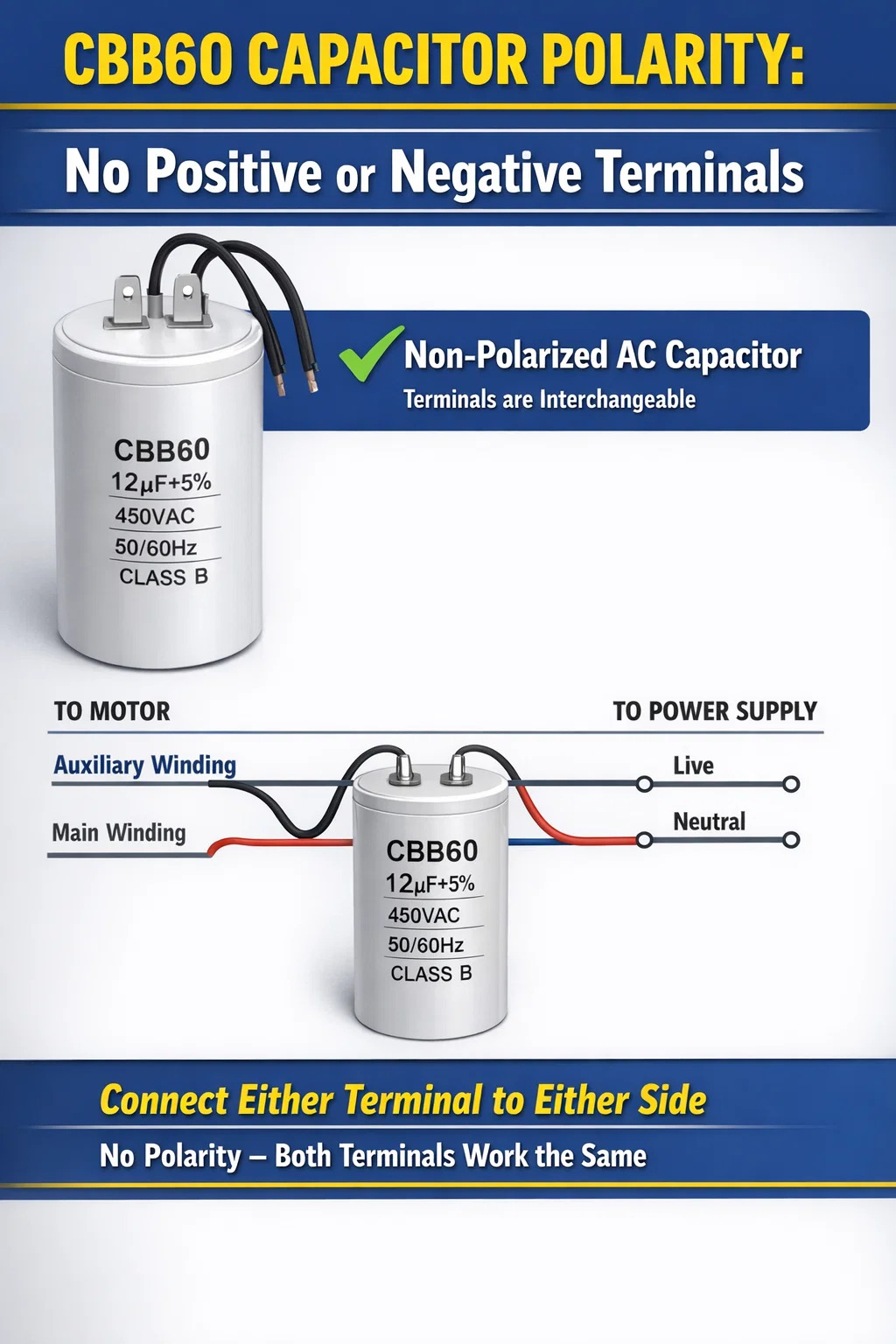

Стандартный однофазный асинхронный двигатель имеет два набора обмоток: основную и вспомогательную (пусковую). Конденсатор CBB60 включен последовательно со вспомогательной обмоткой. Это создает фазовый сдвиг между током в двух обмотках, создавая вращающееся магнитное поле, которое позволяет двигателю запускаться и работать.

Типичная последовательность подключения:

1. Подключите одну клемму CBB60 к клемме вспомогательной обмотки двигателя.
2. Подключите другую клемму CBB60 к клемме под напряжением (линии) источника питания.
3. Основная обмотка подключается непосредственно к источнику питания (фаза и нейтраль).
4. Обе обмотки имеют общее нейтральное соединение.

Поскольку две клеммы CBB60 взаимозаменяемы, не имеет значения, какую клемму вы подключаете к обмотке, а какую к линии питания. Поведение схемы в любом случае идентично.

Четырехвыводные конденсаторы CBB60

Некоторые конденсаторы CBB60 имеют четыре вывода вместо двух. Это не означает, что они поляризованы — это просто означает, что конденсатор имеет две внутренние секции, которые можно соединить параллельно (для полной емкости) или последовательно (для пониженной емкости и более высокого эффективного номинального напряжения). Эта конфигурация иногда используется для обеспечения гибкости в согласовании двигателя без хранения нескольких номиналов конденсаторов. В большинстве сценариев замены вы подключаете четыре провода как две пары, чтобы обеспечить параллельную работу и полную номинальную емкость.

Всегда проверяйте электрическую схему, напечатанную на двигателе или в руководстве по техническому обслуживанию, когда имеете дело с четырехвыводными конденсаторами. Конфигурация может существенно повлиять на производительность двигателя.

Меры безопасности при подключении

Несмотря на то, что полярность не имеет значения, безопасность абсолютно важна. Соблюдайте следующие меры предосторожности при работе с конденсаторами CBB60:

• Перед использованием разрядите конденсатор. — даже после отключения питания CBB60 может удерживать опасный заряд в течение значительного периода времени. Прежде чем прикасаться к клеммам, кратковременно закоротите их с помощью изолированного резистора (около 10 кОм, 10 Вт).
• Всегда отключайте питание от выключателя перед открытием корпуса двигателя или распределительной коробки.
• Используйте изолированные инструменты и носите обувь на резиновой подошве.
• Убедитесь, что номинальное напряжение замененного конденсатора соответствует или превышает исходную спецификацию — никогда не устанавливайте конденсатор с заниженной номинальной мощностью.
• Перед выполнением соединений проверьте изоляцию проводов на наличие трещин или тепловых повреждений.

Сравнение конденсаторов CBB60 с поляризованными электролитическими конденсаторами

Распространенным источником путаницы является разница между пленочными конденсаторами CBB60 и электролитическими конденсаторами. Понимание различий позволяет избежать дорогостоящих ошибок при выборе замены или диагностике неисправностей.

Одно из практических последствий этой таблицы: никогда не пытайтесь заменить CBB60 электролитическим конденсатором в цепи двигателя. . Даже если вы найдете электролитический конденсатор с таким же значением емкости, его неспособность работать с обратной полярностью на частотах переменного тока приведет к его выходу из строя в течение нескольких секунд после начала работы. Неисправность может быть взрывоопасной и опасной.

Как определить, что конденсатор CBB60 вышел из строя

Конденсаторы CBB60 со временем изнашиваются, особенно в условиях высоких температур. Когда CBB60 выходит из строя, двигатель, который он обслуживает, обычно демонстрирует явные симптомы. Знание этих симптомов позволяет быстро диагностировать проблему, а не заменять без необходимости весь двигатель.

Общие симптомы неисправного конденсатора CBB60

• Мотор гудит, но не запускается — это самый классический знак. Основная обмотка подает напряжение и создает гул, но без сдвинутого по фазе тока от конденсатора вращающееся поле отсутствует и двигатель остается неподвижным.
• Двигатель запускается, если раскручивается вручную, но не может запуститься самостоятельно — частично изношенный конденсатор все еще может обеспечить достаточный фазовый сдвиг при движении ротора, но недостаточный для преодоления начальной инерции.
• Двигатель работает медленнее, чем обычно, или потребляет ток больше номинального.
• Двигатель перегревается в условиях нормальной нагрузки
• Видимые физические повреждения корпуса конденсатора — вздутие, трещины, следы подгорания или утечка масла из корпуса.
• Запах гари исходит из корпуса двигателя

Проверка конденсатора CBB60 мультиметром

Базовую проверку можно выполнить с помощью цифрового мультиметра с функцией измерения емкости. После безопасной разрядки конденсатора подключите щупы к двум клеммам — поскольку полярности нет, не имеет значения, какой щуп к какой клемме прикасается. Измеритель должен отображать значение емкости, близкое к номинальному значению, указанному на корпусе.

Здоровый CBB60 обычно измеряется в пределах ±10% от номинальной емкости . Например, конденсатор емкостью 20 мкФ должен показывать от 18 до 22 мкФ. Показание значительно ниже номинального значения (например, 8 мкФ на конденсаторе емкостью 20 мкФ) указывает на то, что диэлектрик ухудшился и конденсатор следует заменить. Нулевое значение или разомкнутая цепь означает, что конденсатор полностью вышел из строя.

Некоторые более простые мультиметры измеряют только сопротивление. В этом случае грубое испытание состоит в том, чтобы установить измеритель на диапазон высокого сопротивления (например, 2 МОм) и на короткое время прикоснуться щупами к клеммам конденсатора. Рабочий конденсатор покажет кратковременное низкое значение во время зарядки от внутренней батареи счетчика, затем показание будет стремиться к бесконечности, поскольку конденсатор удерживает заряд. Если счетчик показывает ноль (короткое замыкание) или остается на максимуме с самого начала (разомкнутая цепь), конденсатор неисправен.

Когда визуального осмотра достаточно

Во многих случаях счетчик вообще не нужен. Если на корпусе конденсатора CBB60 обнаружено что-либо из следующего, немедленно замените его без дальнейших проверок:

• Цилиндрическая оболочка вздута или выпучена в любой точке.
• В пластиковом корпусе имеется трещина или раскол.
• Имеются подпалины, оплавленные участки или потемнение корпуса.
• На корпусе или вокруг него видны видимые маслянистые остатки (указывающие на утечку диэлектрического масла).
• Один или несколько проводов отделились от корпуса или имеют следы коррозии в месте входа.

Выбор подходящего конденсатора CBB60 на замену

При покупке запасного конденсатора CBB60 превыше всего имеют значение три параметра: значение емкости, номинальное напряжение и конфигурация клемм. Любая из этих ошибок может привести к снижению производительности двигателя, его перегреву или быстрому выходу из строя.

Точное соответствие емкости

Значение емкости определяет, какой сдвиг фазы вносит конденсатор между основной и вспомогательной обмотками. Производитель двигателя рассчитал это значение для оптимального пускового момента и эффективности работы. Значительное отклонение от этого значения — более чем на 10 % — вызовет измеримые проблемы:

• Слишком низкая емкость: снижение пускового момента, двигатель может не запуститься под нагрузкой, повышенный рабочий ток, перегрев.
• Слишком высокая емкость: чрезмерный ток через вспомогательную обмотку, перегрев как обмотки, так и конденсатора, сокращение срока службы двигателя.

Всегда покупайте замену с точно таким же номиналом емкости, как у оригинала. Если исходное значение неясно из-за повреждения этикетки, проверьте паспортную табличку двигателя или техническую документацию на предмет указанного значения конденсатора.

Номинальное напряжение: совпадение или превышение

Номинальное напряжение замены должно быть равно или выше исходного. Если оригинал был рассчитан на напряжение 250 В переменного тока, вы можете использовать замену на 250 В переменного тока или 450 В переменного тока, но не конденсатор на 150 В переменного тока. Установка конденсатора с заниженной номинальной мощностью представляет опасность пожара и приведет к быстрому выходу из строя. Использование конденсатора с более высоким номиналом совершенно безопасно, а иногда и полезно в требовательных приложениях, где часто случаются скачки напряжения.

Физический размер и монтаж

Конденсаторы CBB60 выпускаются стандартных цилиндрических размеров, диаметр и длина которых зависят от емкости и номинального напряжения. Более высокая емкость или номинальное напряжение обычно означает больший размер корпуса. При замене в тесном корпусе двигателя убедитесь, что физические размеры замены соответствуют доступному пространству. Длина и диаметр провода также должны быть совместимы с существующими проводными соединениями.

Вопросы качества и сертификации

Рынок конденсаторов CBB60 включает продукцию самого разного качества. Некачественные конденсаторы могут иметь фактические значения емкости, далекие от заявленных, более низкое напряжение пробоя, чем указано, и значительно меньший срок службы. При покупке запасных частей ищите конденсаторы, имеющие признанные сертификаты безопасности, такие как CQC (Китайская сертификация качества), TÜV, VDE или UL. Эти сертификаты указывают на то, что конденсатор прошел независимые испытания и соответствует установленным стандартам безопасности и производительности.

Практические советы по работе с конденсаторами CBB60

Помимо основных вопросов полярности и замены, есть несколько практических моментов, которые стоит знать, если вы регулярно работаете с двигателями, насосами или приборами, в которых используются конденсаторы CBB60.

Держите под рукой запасное оборудование для критического оборудования

Для такого оборудования, как ирригационные насосы, водоотливные насосы или кондиционеры, простои которых вызывают серьезные проблемы, наличие запасного конденсатора CBB60 нужного номинала является практичной инвестицией. Эти конденсаторы недорогие — обычно от 2 до 15 долларов в зависимости от емкости и номинала — и неисправный конденсатор является одной из наиболее распространенных причин, по которым однофазные двигатели перестают работать. Наличие подходящей запасной части на полке означает 10-минутный ремонт вместо многодневного ожидания доставки запчастей.

Температура влияет на срок службы конденсатора

Тепло — главный враг конденсаторов CBB60. Большинство из них рассчитаны на работу при температуре до 70°C, а некоторые модели с высокими техническими характеристиками рассчитаны на температуру до 85°C. Постоянная эксплуатация конденсатора при температуре, близкой к максимальному номинальному значению, значительно сокращает срок его службы. Для двигателей, установленных в плохо вентилируемых помещениях или в жарком климате, рассмотрите возможность использования конденсатора, рассчитанного на более высокую температуру, чем требуемая минимальная. Обеспечение достаточной вентиляции вокруг корпуса двигателя также помогает значительно продлить срок службы конденсатора.

Влага и защита окружающей среды

При использовании на открытом воздухе или во влажной среде, что характерно для ирригационных насосов и оборудования для бассейнов, провода конденсатора CBB60 могут со временем подвергнуться коррозии при воздействии влаги. Соединения между проводами и клеммами двигателя особенно уязвимы. При замене конденсатора в таких условиях используйте водонепроницаемые разъемы или обертывайте соединения самоклеящейся лентой, чтобы предотвратить попадание влаги. Проверяйте соединения не реже одного раза в сезон в условиях повышенной влажности.

Не запускайте двигатель без конденсатора

Некоторые специалисты при диагностике двигателя, который не запускается, временно отключают конденсатор, чтобы проверить исправность обмоток двигателя. Хотя двигатель может вращаться при запуске вручную, его работа в таком режиме — даже на короткое время — может привести к повреждению обмоток вспомогательной обмотки. Всегда подключайте правильный конденсатор перед подачей постоянного питания на двигатель. Короткие диагностические тесты продолжительностью в несколько секунд, как правило, допустимы, но не допускайте работы двигателя без нагрузки и без конденсатора в течение длительного периода времени.
