Конденсатор CBB60 и CBB65: объяснение основных отличий

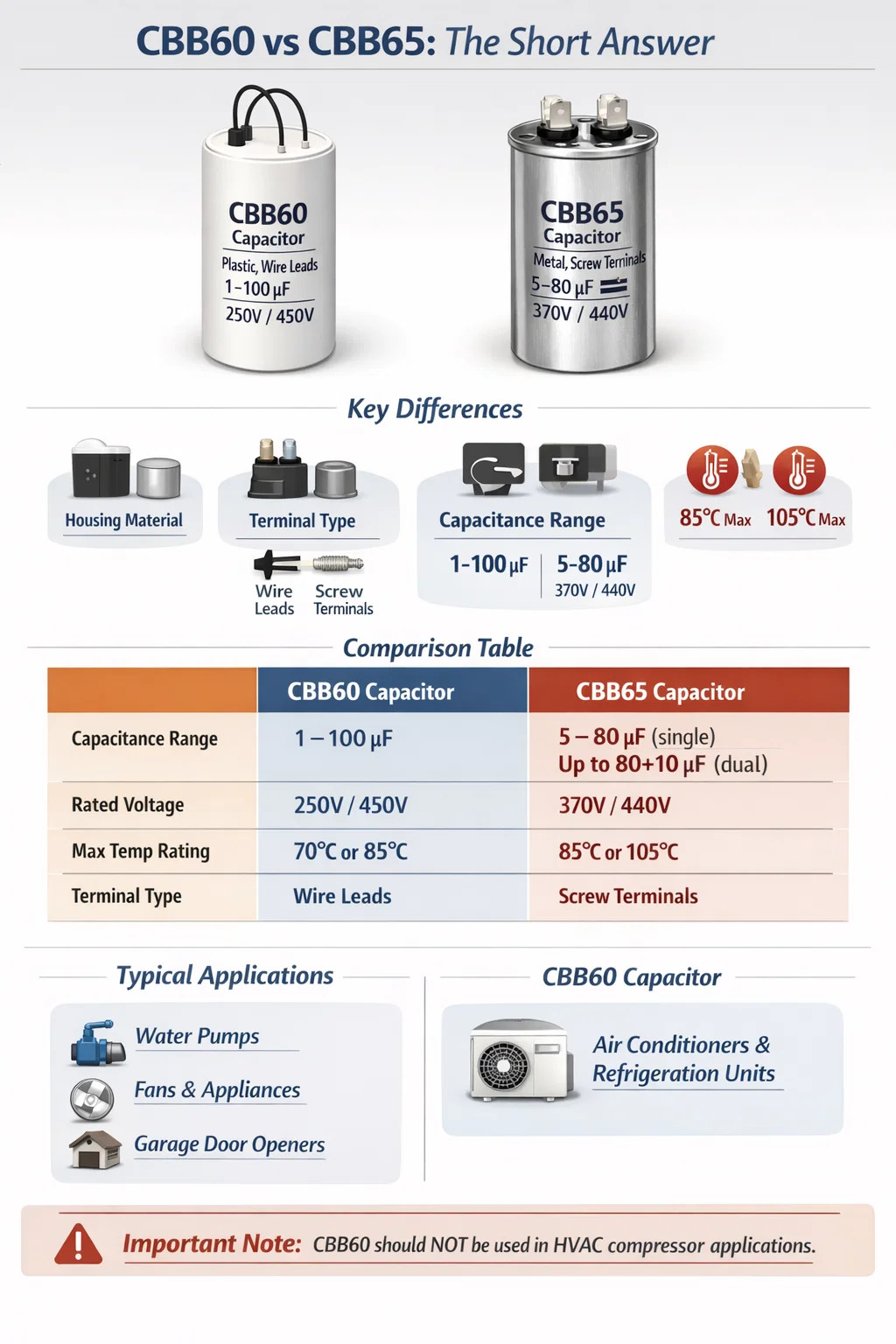

СВВ60 против СВВ65: краткий ответ

Принципиальное различие между Конденсатор CBB60 а конденсатор CBB65 зависит от физической конструкции и предполагаемой среды применения. CBB60 — цилиндрический конденсатор с проволочными выводами, в первую очередь предназначенный для цепей запуска и работы однофазных двигателей переменного тока. , а CBB65 — это конденсатор с винтовыми клеммами в металлическом корпусе, разработанный для применения в тяжелых условиях, таких как компрессоры кондиционеров и холодильные установки. Оба представляют собой полипропиленовые пленочные конденсаторы, работающие в цепях переменного тока, но они существенно различаются по форм-фактору, типу клемм, диапазону емкости и термической устойчивости.

Если вы выбираете замену или приобретаете конденсатор для новой конструкции, они, как правило, не являются взаимозаменяемыми без учета метода монтажа, конфигурации клемм и предельной рабочей температуры. Смешение этих двух типов — даже если значение емкости и номинальное напряжение кажутся одинаковыми — может привести к преждевременному выходу из строя или угрозе безопасности в условиях высоких нагрузок.

Физическая конструкция и форм-фактор

Наиболее заметное различие между CBB60 и CBB65 заключается в их физической упаковке.

Конденсатор CBB60: цилиндрический пластиковый корпус

Конденсатор CBB60 имеет цилиндрический пластиковый корпус (обычно из полипропилена или огнестойкого корпуса) с двумя или четырьмя проводными выводами, идущими от одного конца. Диаметр тела обычно колеблется от от 30 мм до 50 мм , высота которого варьируется от 60 мм до 100 мм в зависимости от емкости. Эти выводы позволяют монтировать его непосредственно в клеммные колодки двигателя или подключать через быстроразъемные клеммы. Пластиковый корпус заполнен эпоксидной смолой или аналогичным изолирующим наполнителем для герметизации внутренней пленочной обмотки от проникновения влаги.

Поскольку в CBB60 используются провода, он считается компонентом с выводами. Обычно он располагается вертикально или под углом внутри конденсаторного отсека двигателя и фиксируется пластиковым кронштейном или зажимом. Эта конструкция отличается компактностью и низкой себестоимостью производства, поэтому она доминирует в сегменте двигателей водяных насосов, двигателей вентиляторов и двигателей для небольших бытовых приборов.

Конденсатор CBB65 : Металлический алюминиевый корпус банки

Конденсатор CBB65, напротив, помещен в корпус. круглая канистра из алюминиевого сплава . Его клеммы представляют собой разъемы винтового типа, установленные сверху, что обеспечивает надежные соединения проводов, которые устойчивы к вибрации лучше, чем простые проводные выводы. Металлический корпус обеспечивает превосходное рассеивание тепла и механическую защиту по сравнению с пластиковым. Типичные размеры включают диаметры от 40 мм до 50 мм и высота от 70 мм до 120 мм, хотя двухходовые конденсаторы (которые объединяют два значения емкости в одном блоке) могут быть больше.

Алюминиевая банка герметично закрыта выпускным отверстием для сброса давления внизу или сверху, которое действует как предохранительный клапан в случае внутреннего избыточного давления. Эта функция имеет решающее значение в компрессорных средах, где температура окружающей среды может быстро повышаться. Металлический корпус также поддерживает внешний монтаж с помощью стальной ленты или кронштейна, что является стандартным методом установки конденсаторов систем отопления, вентиляции и кондиционирования воздуха.

Сравнение электрических характеристик

Оба типа конденсаторов работают в цепях переменного тока, но их номинальные параметры различаются в зависимости от предполагаемого использования.

Особого внимания заслуживают номиналы напряжения. CBB65 доступен почти исключительно в 370 В переменного тока и 440 В переменного тока для обработки условий напряжения внутри компрессорных систем HVAC, где кратковременные скачки напряжения во время запуска двигателя могут значительно превышать номинальное напряжение сети. Конденсаторы CBB60 при напряжении 250 В переменного тока в таких условиях будут опасно недооценены, даже если значения емкости совпадут.

Типичные среды применения

Понимание того, для чего предназначен каждый конденсатор, помогает понять, почему вообще существуют физические и электрические различия.

Где используются конденсаторы CBB60

Конденсаторы CBB60 являются стандартными конденсаторами для запуска и запуска двигателя для широкого спектра однофазных асинхронных двигателей, работающих в условиях легкой и средней нагрузки. Общие приложения включают в себя:

• Двигатели водяных насосов (погружные и накладные, обычно от 0,37 до 2,2 кВт)
• Потолочные вентиляторы и вытяжные вентиляторы
• Барабанные двигатели для стиральных машин
• Малые циркуляторы воздуха и вентиляционное оборудование
• Устройство открывания гаражных ворот
• Двигатели насосов для бассейнов и спа в нижнем диапазоне мощности

В таких условиях рабочие температуры обычно остаются ниже 70–85°C, а вибрационные нагрузки умеренные. Окружающая среда обычно контролируется настолько, что пластиковый корпус обеспечивает адекватную защиту от влаги и механического воздействия.

Где используются конденсаторы CBB65

Конденсаторы CBB65 специально созданы для двигателей компрессоров систем отопления, вентиляции и кондиционирования воздуха и холодильных установок. Их основные среды применения включают в себя:

• Компрессорные установки центрального кондиционирования (сплит-системы, агрегаты)
• Компрессоры тепловых насосов
• Коммерческие холодильные компрессоры
• Конденсаторные агрегаты с воздушным охлаждением
• Двигатели вентиляторов конденсатора в наружных блоках HVAC

В наружном компрессорном шкафу HVAC в жаркий летний день внутренняя температура может достигать От 55°C до 70°C окружающей среды поверхность двигателя компрессора дополнительно локализует тепло. Конденсатор, установленный рядом с этим двигателем, должен надежно выдержать от 85°С до 105°С постоянная рабочая температура — спецификация, на которую рассчитан CBB65, но не большинство стандартных устройств CBB60.

Тепловые характеристики и тепловыделение

Управление температурным режимом является одним из наиболее технически значимых различий между этими двумя семействами конденсаторов, и оно напрямую объясняет выбор материалов.

Полипропиленовые пленочные конденсаторы выделяют внутреннее тепло из-за диэлектрических потерь, особенно при постоянном переменном токе. В приложениях с двигателем, конденсатор находится под напряжением все время, пока двигатель работает — это не кратковременная составляющая пускового импульса, а постоянно активный элемент в рабочей цепи. Любое тепло, которое не рассеивается эффективно, накапливается внутри корпуса конденсатора и ускоряет деградацию диэлектрика.

Алюминий имеет теплопроводность около 205 Вт/(м·К). , тогда как типичный конструкционный пластик, используемый в корпусах CBB60, находится в диапазоне от 0,1 до 0,5 Вт/(м·К). Это означает, что металлический корпус конденсатора CBB65 рассеивает тепло через свои стенки примерно в 400–2000 раз эффективнее, чем пластиковый корпус CBB60. С практической точки зрения, температура ядра CBB65 под нагрузкой остается значительно ниже, чем у CBB60 при таком же электрическом напряжении, что напрямую продлевает срок службы и снижает риск термического отказа.

Вот почему конденсаторы CBB65 в высококачественных версиях могут быть рассчитаны на максимальную рабочую температуру 105°C — металлический корпус поддерживает температуру внутренней пленки на приемлемом уровне даже при экстремальных внешних условиях. Конденсатор CBB60, установленный в шкафу наружного компрессора, рассчитанном только на 85°C, технически может выжить при комнатной температуре, но его срок службы значительно сократится, если температура окружающей среды будет постоянно прижимать его к потолку в течение летних месяцев.

Функции безопасности и режимы отказа

Философия проектирования безопасности конденсаторов CBB60 и CBB65 заметно различается, что опять же отражает условия их применения.

Самовосстанавливающаяся пленка обоих типов

В конденсаторах CBB60 и CBB65 используется металлизированная полипропиленовая пленка со свойствами самовосстановления. Когда происходит локальный пробой диэлектрика — микроскопический прокол в пленке — тонкий металлический электрод в этом месте мгновенно испаряется за счет энергии разряда, устраняя повреждение и восстанавливая изоляцию. Этот механизм позволяет конденсатору выдерживать тысячи незначительных сбоев в течение всего срока службы без катастрофических отказов. Характеристика самовосстановления является общей для всех пленочных конденсаторов серии CBB.

Вентиляционное отверстие для сброса давления в CBB65

Конденсаторы CBB65 запечатаны в алюминиевую банку с крышкой. встроенный клапан сброса давления , обычно расположен на дне банки или встроен в уплотнитель крышки. Если внутренние газы накапливаются из-за длительного перенапряжения или термической деградации, это вентиляционное отверстие открывается контролируемым образом, сбрасывая давление и предотвращая резкий разрыв баллона. В результате получается относительно безопасный режим «открытого отказа», а не взрывной.

Конденсаторы CBB60 в пластиковом корпусе лишены этого вентиляционного отверстия. При сильной перегрузке CBB60 может разбухнуть, расколоть корпус или, в худшем случае, разорваться с более резкой силой, особенно если смола-наполнитель недостаточна или устарела. Это известный вид отказа в плохо вентилируемых полостях двигателя насоса, когда замена конденсатора задерживается, превышая практически безопасный срок службы.

Разрядный резистор

Многие конденсаторы CBB65, особенно те, которые продаются на рынках систем отопления, вентиляции и кондиционирования Северной Америки, имеют внутренний конденсатор. резистор стравливания (обычно от 10 до 20 кОм) подключен к клеммам для сброса остаточного напряжения после отключения устройства. Это критическая функция безопасности для специалистов по техническому обслуживанию, которые могут обращаться с конденсатором вскоре после выключения системы. Остаточный заряд конденсатора 440 В переменного тока емкостью 40 мкФ может быть смертельным, если его не разряжать. Конденсаторы CBB60 могут включать или не включать этот резистор в зависимости от производителя и класса.

Двухходовые конденсаторы: особенность CBB65

Одной из важных категорий продуктов, которая существует в семействе CBB65, но не имеет реального эквивалента в CBB60, является двухходовой конденсатор (иногда обозначаемый как «двойной конденсатор» или «овальный конденсатор» на рынках Северной Америки).

Двухходовой конденсатор CBB65 содержит два независимых конденсаторных элемента в одном алюминиевом корпусе, имеющих общий вывод. Три терминала обычно имеют маркировку HERM (герметичный компрессор), FAN (двигатель вентилятора конденсатора) и COM (общий) . Это объединяет то, что в противном случае было бы двумя отдельными конденсаторами, в один блок, экономя место и стоимость оборудования HVAC.

Общие конфигурации двухходовых конденсаторов включают такие значения, как:

• 35 мкФ 5 мкФ / 440 В переменного тока (сплит-система для жилых помещений среднего размера)
• 45 мкФ 5 мкФ / 440 В переменного тока (большие жилые или легкие коммерческие помещения)
• 55 мкФ 7,5 мкФ / 440 В переменного тока (компрессор повышенной мощности)
• 80 мкФ 10 мкФ / 370 В переменного тока (запуск тяжелого коммерческого компрессора)

Такая двойная конфигурация физически практична только в формате металлической банки, поскольку два отдельных намотанных пленочных элемента требуют достаточного пространства и управления температурой. Корпус типа CBB60 в пластиковом корпусе не будет надежно поддерживать эту конфигурацию в условиях высокотемпературного компрессора, что является еще одной причиной, по которой платформа CBB65 остается доминирующей в системах отопления, вентиляции и кондиционирования воздуха.

Стандарты сертификации и соответствия

Конденсаторы CBB60 и CBB65 соответствуют китайскому национальному стандарту. ГБ/Т 3667 , который охватывает конденсаторы двигателя переменного тока. Однако категории продуктов, под которые они подпадают в рамках этого стандарта, отражают их различные требования. Помимо китайских стандартов, конденсаторы, продаваемые на мировых рынках, имеют дополнительные сертификаты.

• Конденсаторы CBB60 обычно имеют маркировку CE для европейских рынков и сертификацию UL/CUL для Северной Америки при использовании при замене двигателя насоса и вентилятора.
• Конденсаторы CBB65 для североамериканского рынка систем отопления, вентиляции и кондиционирования воздуха подлежат УЛ 810 (Стандарт для конденсаторов) и должен соответствовать требованиям UL для использования в указанном оборудовании HVAC. Многие из них также имеют маркировку соответствия CSA и RoHS.

При замене конденсаторов в оборудовании, которое изначально было сертифицировано для конкретного типа конденсаторов, замена несертифицированного компонента или компонента другой категории может технически аннулировать сертификацию оборудования и создать проблемы ответственности, особенно в коммерческих установках, подлежащих регулярным проверкам.

Как прочитать маркировку на каждом конденсаторе

На конденсаторах CBB60 и CBB65 основные характеристики указаны непосредственно на корпусе. Понимание этих маркировок позволяет сделать точный выбор замены без догадок.

Типичная этикетка конденсатора CBB60 может гласить:

CBB60 — 30 мкФ ± 5 % — 450 В переменного тока — 50/60 Гц — 85°C

Типичная этикетка конденсатора CBB65 может гласить:

CBB65A — 45 5 мкФ ± 5 % — 440 В переменного тока — 50/60 Гц — 105°C — P2 (класс разрядного резистора)

Суффикс «А» в CBB65A обычно указывает на наличие внутреннего разрядного резистора. Значение двойной емкости (например, 45,5 мкФ) сразу идентифицирует его как двухходовое устройство. Номинальное напряжение 440 В переменного тока и номинальная температура 105°C подтверждают, что он рассчитан на эксплуатацию компрессора.

При замене любого конденсатора соответствие все три ключевых параметра — значение емкости, номинальное напряжение и номинальная температура — имеют важное значение. Замена на более низкое напряжение или более низкую температуру неприемлема. В качестве замены можно использовать более высокое напряжение или более высокую температуру, хотя физические размеры также должны быть проверены.

Ожидаемая продолжительность жизни и закономерности деградации

Срок службы конденсатора сильно зависит от рабочей температуры, напряжения и рабочего цикла. И CBB60, и CBB65 представляют собой металлизированные пленочные конденсаторы, которые обычно служат дольше электролитических конденсаторов при эксплуатации двигателей переменного тока, но их ожидаемый срок службы различается в зависимости от условий их применения.

Срок службы CBB60

При типичной эксплуатации двигателя насоса или двигателя вентилятора при умеренных температурах окружающей среды (ниже 40°C) качественный конденсатор CBB60 может обеспечить От 30 000 до 50 000 часов работы до того, как произойдет значительный дрейф емкости. Для оборудования, предназначенного для сезонного использования (например, насоса для бассейна, работающего 8 часов в день в течение 6-месячного сезона), это составляет примерно 10–17 лет службы. Однако в плохо вентилируемых помещениях или вблизи источников тепла этот показатель может резко снизиться — некоторые агрегаты выходят из строя в течение 3–5 лет в высокотемпературных корпусах насосов.

Срок службы CBB65

Для обслуживания компрессоров систем отопления, вентиляции и кондиционирования конденсатор CBB65 хорошего качества обычно рассчитан на 60 000 часов или более при номинальной температуре. Однако реальные условия эксплуатации систем отопления, вентиляции и кондиционирования воздуха неблагоприятны для конденсаторов. Скачки напряжения из-за событий в электросети, повторяющиеся резкие запуски компрессора и продолжительная работа при температуре окружающей среды выше 40°C могут сократить эффективный срок службы до от 8 до 15 лет в жилых применениях. Вот почему специалисты по обслуживанию систем отопления, вентиляции и кондиционирования воздуха в жарком климате часто рекомендуют превентивную замену конденсаторов каждые 7–10 лет, даже до того, как произойдет видимый отказ.

Дрейф емкости является наиболее распространенным видом деградации в обоих типах. Конденсатор, потерявший более 10% своей номинальной емкости, может привести к тому, что двигатель будет потреблять более высокий ток, перегреваться и снижать эффективность, даже если он не вышел из строя полностью. Измерение емкости с помощью измерителя емкости во время планового технического обслуживания позволяет обнаружить это до того, как это приведет к выходу из строя компрессора.

Взаимозаменяемость: можно ли заменить одно другим?

Это один из наиболее практических вопросов, который возникает в сценариях выездного обслуживания и замены.

Вкратце: CBB65 может заменить CBB60 в большинстве применений, но CBB60 не должен заменять CBB65 в компрессорах.

Если вам нужна замена конденсатора CBB60 двигателя насоса и доступен блок CBB65 с соответствующей емкостью и более высоким номинальным напряжением, он будет работать электрически и может фактически превзойти оригинал по долговечности из-за своих лучших тепловых характеристик. Вам необходимо будет устранить разницу в типах клемм (винтовые клеммы и проводные выводы) с помощью соответствующих разъемов.

Идти в другом направлении — установка конденсатора CBB60 в компрессор HVAC — нецелесообразно по нескольким причинам:

• Температурный диапазон CBB60 (часто 85°C) может оказаться недостаточным для устойчивых условий окружающей среды компрессора.
• Номинальное напряжение (250 В переменного тока, обычное для CBB60) несовместимо с работой компрессора с напряжением 370–440 В переменного тока.
• Проводные выводы не подходят для вибрационной среды компрессорной установки без дополнительной защиты от натяжения.
• Отсутствие вентиляционного отверстия для сброса давления означает более опасный режим отказа при термической нагрузке.
• Отсутствие двухходовой конфигурации означает, что потребуются два отдельных блока там, где обычно используется один двухходовой блок CBB65.

Вопросы цены и доступности

С точки зрения коммерческих поставок конденсаторы CBB60 и CBB65 занимают разные уровни рынка.

Конденсаторы CBB60 представляют собой массовые компоненты. Стандарт 20 мкФ / 450 В переменного тока CBB60 от производителя среднего уровня стоит примерно От 0,80 до 2,50 доллара за единицу в объемных заказах. Их широко можно приобрести у дистрибьюторов электроники, поставщиков запчастей для бытовой техники и на онлайн-торговых площадках по всему миру.

Конденсаторы CBB65, особенно двухходовые для использования в системах отопления, вентиляции и кондиционирования воздуха, имеют более высокую цену, что отражает их более сложную конструкцию и более качественные материалы. А 45 5 мкФ / 440 В переменного тока, двухходовой CBB65 обычно стоит От 4 до 15 долларов за единицу в розницу, причем фирменные изделия от крупных OEM-поставщиков систем отопления, вентиляции и кондиционирования воздуха иногда стоят от 20 до 30 долларов. Поддельные и некачественные конденсаторы CBB65 являются документально подтвержденной проблемой на рынке запасных частей для систем отопления, вентиляции и кондиционирования воздуха: блоки с алюминиевыми корпусами, но неадекватной внутренней конструкцией приводят к сбоям компрессоров из-за быстрого выхода за пределы допуска или преждевременного выхода из строя при нагревании. Рекомендуется совершать покупки у надежных дистрибьюторов и проверять маркировку UL.
