Как подключить конденсатор CBB60?

Прямой ответ: как Конденсатор CBB60 Соединяет

Конденсатор CBB60 подключается параллельно вспомогательной (рабочей) обмотке двигателя, а не последовательно с основной линией питания. Два его контакта неполяризованы, поэтому нет никаких положительных или отрицательных сторон, о которых стоит беспокоиться. Одна клемма подключается к выводу вспомогательной обмотки двигателя, а другая соединяется с клеммой сетевого напряжения (той же точкой, которая питает основную обмотку). Это создает фазовый сдвиг, необходимый двигателю для создания крутящего момента и эффективной работы.

В наиболее распространенном сценарии — однофазном насосном двигателе с внешним конденсаторным блоком — входящий провод под напряжением и вспомогательный провод двигателя подключаются к CBB60, а нейтраль подключается непосредственно к общей клемме двигателя. Двигатель работает, потому что ток через конденсатор опережает напряжение питания примерно на 90 градусов, создавая вращающееся магнитное поле, которое не может создать однофазное питание.

Прежде чем прикасаться к какой-либо проводке, отключите автоматический выключатель, проверьте нулевое напряжение на клеммах двигателя с помощью мультиметра и разрядите конденсатор через резистор сопротивлением 20 000 Ом. Заряженный CBB60 с номинальным напряжением 450 В переменного тока может удерживать смертельное напряжение в течение нескольких часов после отключения питания.

Почему в схеме присутствует конденсатор CBB60

Однофазные двигатели переменного тока не могут запускаться самостоятельно. Однофазный источник питания создает пульсирующее магнитное поле, которое меняет направление 100 или 120 раз в секунду (в зависимости от частоты сети 50 или 60 Гц), но не имеет собственного вращения. Чтобы заставить ротор вращаться, двигателю необходимы два магнитных поля, смещенных как в пространстве, так и во времени, что эффективно имитирует двухфазную мощность.

Рабочий конденсатор CBB60 обеспечивает временное смещение. Поскольку ток через конденсатор опережает напряжение на нем примерно на 90 градусов, ток во вспомогательной обмотке не совпадает по фазе с током в основной обмотке. Эти два тока смещения создают два пространственно разделенных магнитных поля, которые вместе создают эффект вращения, приводя ротор в движение и поддерживая его на протяжении всей работы.

В отличие от пускового конденсатора, который отключается от цепи центробежным переключателем, когда двигатель достигает примерно 75% номинальной скорости, CBB60 остается постоянно подключенным во время работы. Вот почему в нем используется конструкция из металлизированной полипропиленовой пленки, а не электролитической химии: она должна выдерживать постоянное переменное напряжение без ухудшения характеристик. Общие номиналы CBB60 для двигателей насосов от 6 мкФ до 100 мкФ , с номинальным напряжением 250 В переменного тока или 450 В переменного тока.

Инструменты и материалы, которые нужно собрать перед началом работы

Наличие под рукой подходящего оборудования перед началом работы предотвращает импровизацию в середине работы, которая приводит к небезопасным сокращениям.

• Цифровой мультиметр с функциями измерения переменного напряжения и емкости (мкФ)
• Разрядный резистор: 20 000 Ом (20 кОм) при мощности 5 Вт или выше , с изолированными проводами
• Изолированные отвертки (плоская и крестовая)
• Инструмент для зачистки проводов и инструмент для обжима с храповым механизмом
• Плоские разъемы, размер которых соответствует клеммам CBB60 (обычно 6,3 мм, «мама»)
• Изолента или клейкая термоусадочная трубка
• Токовые клещи (для проверки тока после установки)
• Схема подключения двигателя — напечатана на паспортной табличке, внутри крышки клеммной коробки или в документации двигателя.
• Обувь на резиновой подошве и изолированные перчатки, рассчитанные на напряжение.
• Устройство блокировки/маркировки автоматического выключателя при работе в общей или коммерческой среде

Прежде чем что-либо снимать, сфотографируйте существующую проводку как минимум с двух ракурсов. В переполненных распределительных коробках или корпусах внешних конденсаторов эта фотография стоит гораздо больше, чем попытка восстановить проводку по памяти.

Пошаговая процедура подключения двигателя насоса

Эта процедура охватывает наиболее распространенную установку CBB60: однофазный водяной насос или двигатель насоса для бассейна, либо с внешним корпусом конденсатора, либо с конденсатором непосредственно внутри клеммной коробки двигателя. Та же логика применима к воздушным компрессорам, стиральным машинам и двигателям вентиляторов систем отопления, вентиляции и кондиционирования воздуха.

Шаг 1 — Отключите питание и подтвердите нулевое напряжение

Выключите автоматический выключатель, питающий двигатель. Примените устройство блокировки, если таковое имеется. Установите мультиметр на напряжение переменного тока и проверьте входные клеммы двигателя. Чтение должно быть 0 В прежде чем продолжить. Не полагайтесь на то, что переключатель или таймер находятся в выключенном положении — проверяйте непосредственно с помощью счетчика.

Шаг 2 — Разрядите существующий конденсатор

Держите разрядный резистор за изолированный корпус. Прикоснитесь одним проводом к каждой из клемм конденсатора одновременно и удерживайте не менее 5 секунд. Затем проверьте клеммы с помощью мультиметра, настроенного на напряжение постоянного тока — убедитесь, что показание находится на уровне 0 В или около него, прежде чем отсоединять какие-либо провода или напрямую прикасаться к клеммам.

Шаг 3 — Задокументируйте существующую проводку

Сделайте четкие фотографии. Если цвета проводов неоднозначны или несколько проводов имеют общую клемму, наклейте на каждый провод небольшие этикетки из клейкой ленты, прежде чем что-либо удалять. Обратите внимание, какие провода были подключены к каждой клемме конденсатора и куда в цепи входят другие концы этих проводов.

Шаг 4 — Удалите старый конденсатор

Снимите лепестковые разъемы с клемм конденсатора. Если они подверглись коррозии и сопротивляются удалению, возьмитесь за корпус разъема изолированными плоскогубцами — никогда не тяните за сам провод, так как это может привести к поломке обжима. Отвинтите или отсоедините монтажный кронштейн и снимите старый конденсатор. Отложите это в сторону; не замыкайте его клеммы вместе и не кладите его в металлический ящик для инструментов.

Шаг 5 — Определите клеммы двигателя

Найдите клеммную колодку двигателя и сопоставьте метки со схемой подключения. Для трехпроводного двигателя (наиболее распространенная конфигурация) клеммы следующие:

• Общий (С): Совместное соединение между основной и вспомогательной обмотками; подключается к нейтральному
• Основной (М или П): Свободный конец основной обмотки; подключается к сетевому напряжению
• Пуск/Работа (S): Свободный конец вспомогательной обмотки; подключается к одному терминалу CBB60

Если этикетки клемм отсутствуют или неразборчивы, определите их путем измерения сопротивления. Измерьте сопротивление между всеми тремя парами проводов. Пара с самое высокое сопротивление M–S (обе обмотки последовательно). Пара с наименьшим сопротивлением — C–M (только основная обмотка, более тяжелый провод). Промежуточное сопротивление C–S (только вспомогательная обмотка). Общий для двух нижних показаний провод — C.

Шаг 6 — Выполните подключения CBB60

Стандартное подключение однофазного двигателя с конденсаторным питанием:

• CBB60 Терминал 1 → Клемма вспомогательной обмотки двигателя (S или Z1)
• CBB60 Терминал 2 → Клемма сетевого напряжения (L1, та же клемма, которая питает основную обмотку)
• Нейтральный (Н) → Общая клемма (C) двигателя напрямую, а не через конденсатор.

Обожмите новые плоские разъемы на концах проводов, если старые подверглись коррозии или деформировались. Полностью вставьте каждый лепестковый разъем в клемму конденсатора до щелчка или сильного сопротивления. Разъем, который можно снять легким нажатием пальца, установлен неправильно.

Шаг 7 — Надежно закрепите конденсатор

Закрепите CBB60 на кронштейне или ремешке, чтобы он не мог свободно вибрировать. Вибрация двигателя, передаваемая на неподдерживаемый конденсатор, со временем утомляет внутренние соединения выводов, что в конечном итоге приводит к выходу из строя разомкнутой цепи. Убедитесь, что корпус конденсатора не касается горячих поверхностей двигателя, острых металлических кромок или движущихся частей, таких как лопасти вентилятора или ременные приводы.

Шаг 8. Восстановите питание и проверьте работу.

Установите на место крышку клемм или закройте корпус конденсатора. Восстановите питание на выключателе и наблюдайте за запуском двигателя. Он должен достичь полной скорости в течение 1–3 секунд без колебаний, жужжания или повторных попыток. Для насоса подача воды должна начаться незамедлительно. Если двигатель гудит, не вращаясь, немедленно отключите питание — он потребляет ток заторможенного ротора (обычно в 5–7 раз превышающий нормальный рабочий ток), что приведет к перегреву и повреждению обмоток в течение 20–30 секунд.

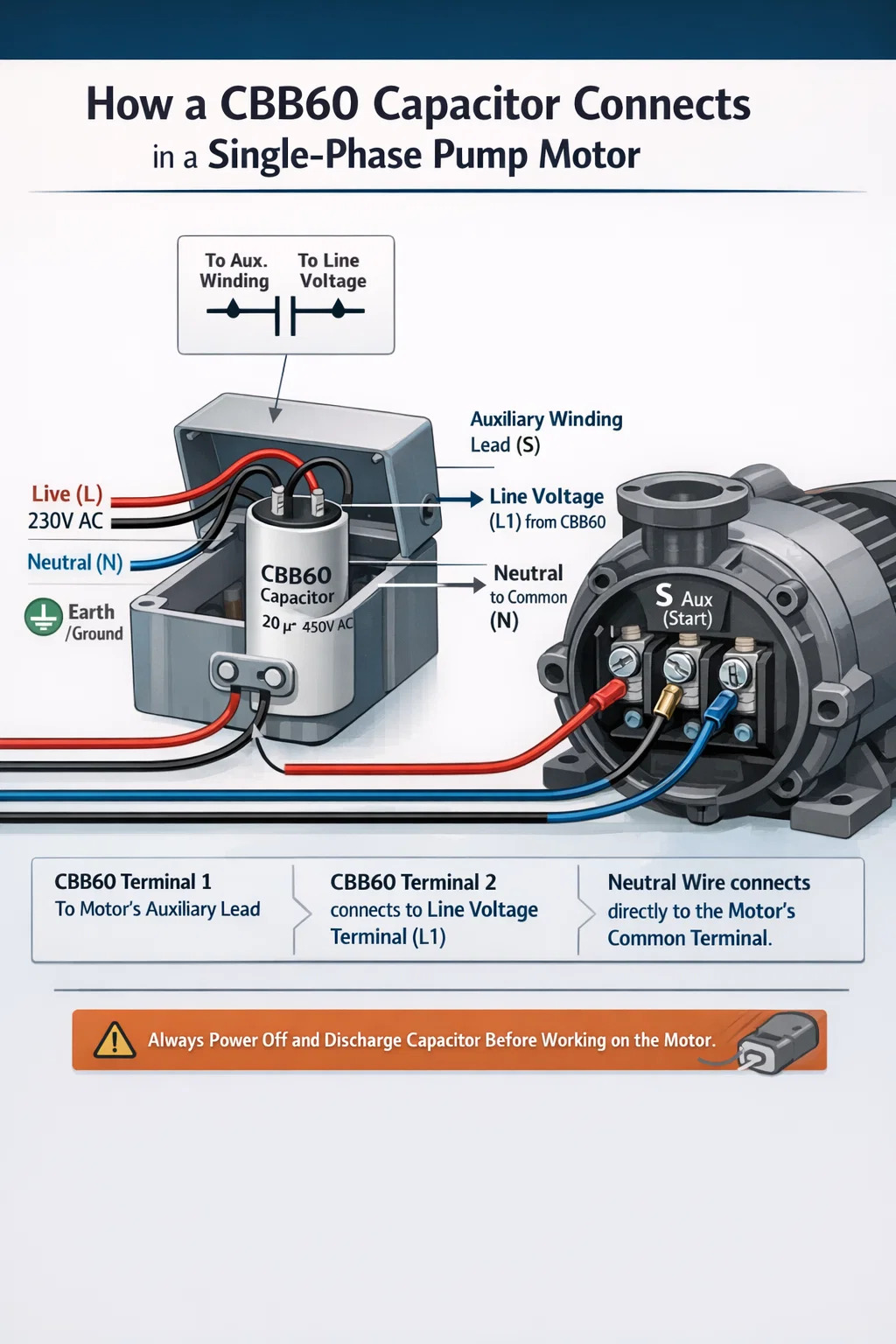

Подключение CBB60 в корпусе с внешним конденсатором

Многие однофазные двигатели насосов — особенно поверхностные насосы, периферийные насосы и блоки управления погружными насосами — монтируют CBB60 в отдельный пластиковый или металлический корпус, а не внутри собственной клеммной коробки двигателя. Такое расположение упрощает замену конденсатора и защищает компонент от нагрева двигателя.

Внешний корпус обычно имеет четыре клеммы или две пары точек ввода проводов. Внутренняя проводка имеет следующую схему:

• Сеть под напряжением (L) поступает в корпус и соединяется с одной клеммой CBB60, а также проходит через вывод главной обмотки двигателя.
• Вывод вспомогательной обмотки двигателя подключается к другой клемме CBB60 внутри корпуса.
• Нейтраль сети (N) проходит непосредственно к общей клемме двигателя, не касаясь конденсатора.
• Заземление подключается к корпусу двигателя и не взаимодействует с цепью конденсатора.

Если корпус представляет собой герметичный или полугерметичный блок, продаваемый в сборе, CBB60 внутри него предварительно подключен, и установщик только подключает кабели питания и провода двигателя к внешним клеммам коробки. В этом случае единственным решением является обеспечение того, чтобы сменный CBB60, установленный внутри коробки, точно соответствовал исходной спецификации.

Некоторые внешние коробки рассчитаны на определенный физический размер конденсатора и расстояние между клеммами. Прежде чем заказывать замену, измерьте размеры исходного устройства — высоту, диаметр (для круглых корпусов) и расстояние между клеммами. CBB60 с правильными электрическими характеристиками, но неправильными физическими размерами может не подходить к монтажному кронштейну, даже если проводка будет идентичной.

Конфигурации подключения CBB60 для разных типов двигателей

Обозначения клемм и физическое расположение различаются в зависимости от производителя двигателя и области применения, но взаимосвязь основной схемы всегда одна и та же: CBB60 параллельно соединяет путь вспомогательной обмотки. В таблице ниже показаны наиболее распространенные конфигурации.

Чтение схемы подключения двигателя для поиска правильных клемм

Схема подключения двигателя полностью исключает догадки. Он напечатан на этикетке, прикрепленной к корпусу двигателя, внутри крышки клеммной коробки или в отдельном техническом паспорте. Обучение извлечению двух частей необходимой вам информации — где находятся концы вспомогательной обмотки и на какой клемме находится линейное напряжение — займет меньше минуты, если вы знаете символы.

Символ конденсатора на схемах двигателей

CBB60 показан в виде двух параллельных вертикальных линий одинакового размера (неполяризованный тип переменного тока). Одна линия символа соединяется с символом катушки вспомогательной обмотки; другая линия подключается к линии линейного напряжения. Следуйте этим двум точкам подключения на схеме к меткам физических клемм на двигателе, и это ваши две точки подключения CBB60.

Системы маркировки терминалов по регионам

• МЭК / Европа: Выводы основной обмотки У1, У2; выводы вспомогательной обмотки Z1, Z2. CBB60 подключается через Z1 и Z2 (или Z1 к U1 в некоторых конфигурациях)
• Северная Америка: Клеммы с маркировкой T1, T2, T3 или с именами Common, Run, Start. CBB60 подключается между работой и запуском (или запуском и сетевым напряжением)
• Китайские помповые моторы. (большинство приложений CBB60): провода с цветовой маркировкой, а не маркированные клеммы. Черный = основная обмотка, Красный = вспомогательная обмотка, Желто-зеленый = земля. CBB60 подключается между красным проводом и черным проводом (сторона линии).

Поиск клемм без схемы с помощью измерения сопротивления

На трехпроводном двигателе, схема которого отсутствует, используйте мультиметр в режиме Ом для измерения сопротивления между всеми тремя комбинациями проводов:

• Запишите все три показания: A–B, A–C, B–C.
• Пара с наибольшим сопротивлением — «Основной–Пуск» (обе обмотки последовательно). Пример: 23 Ом
• Пара с самым низким сопротивлением — «Общий–Основной» (только основная обмотка, более толстый провод). Пример: 8 Ом
• Средняя пара сопротивлений — «Общий–Пуск» (только вспомогательная обмотка, более тонкий провод). Пример: 15 Ом
• Провод, появляющийся как при самом низком, так и при среднем показании, является общим (C).
• CBB60 подключается между стартом (S) и линейной клеммой (тот же провод, что и основная точка питания)

Этот метод надежно работает на любом стандартном однофазном двигателе с конденсаторным питанием, независимо от маркировки, возраста или страны производства.

Критические ошибки проводки и их последствия

Каждая из следующих ошибок приводит к предсказуемому и диагностируемому результату. Их предварительное знание предотвращает доработку, защищает двигатель и позволяет избежать угроз безопасности.

Последовательное подключение CBB60 к линии электропередачи

Размещение конденсатора между источником питания и входом двигателя, а не между вспомогательной обмоткой, ограничивает ток, который двигатель может потреблять через полное сопротивление конденсатора. При частоте 50 Гц конденсатор емкостью 25 мкФ имеет сопротивление примерно 127 Ом, что при 230 В ограничивает ток до уровня менее 1,8 А. Типичному двигателю насоса мощностью 750 Вт для работы требуется ток от 3 до 4 А. Двигатель не запустится или остановится при какой-либо значимой нагрузке, а конденсатор будет испытывать токовую нагрузку, выходящую за пределы расчетных параметров.

Использование неправильного значения емкости

Конструкторы двигателей точно рассчитывают необходимую емкость для каждой конфигурации обмоток. СВВ60 20% ниже номинальной емкости заметно снижает пусковой момент и приводит к перегреву двигателя, чем указано. Конденсатор, значение которого превышает номинальное значение на 20 %, вызывает чрезмерный ток через вспомогательную обмотку, вызывая ее перегрев и ухудшение изоляции обмотки быстрее, чем обычно. Всегда точно соблюдайте значение мкФ или оставайтесь в пределах ±5 % от значения, указанного на паспортной табличке двигателя.

Недооцененное напряжение

CBB60 с номиналом 250 В переменного тока в системе 230 В имеет запас по напряжению только на 9% выше номинального напряжения питания. Колебания напряжения сети в пределах ±10% являются стандартными в большинстве стран. Во время высокого напряжения конденсатор может увидеть напряжение 253 В — уже выше его номинала. Установите 450 В переменного тока, номинал CBB60 в любом приложении с напряжением 230 В, чтобы обеспечить достаточный запас как против нормальных изменений напряжения, так и против переходных скачков напряжения.

Свободная посадка лопаточного соединителя

Лопаточный разъем, который не полностью прилегает к клемме CBB60, создает контактное сопротивление в месте соединения. Под действием тока нагрузки это сопротивление генерирует тепло, которое окисляет контактные поверхности, еще больше увеличивая сопротивление в разрушительном цикле. Конечным результатом является либо прерывистый запуск двигателя, либо сгорание разъема. Для установки каждой лопаты необходимо сильное давление рукой, и ее нельзя снимать легким дерганием без инструмента.

Пропуск разряда конденсатора

CBB60, рассчитанный на напряжение 450 В переменного тока, может сохранять заряд, приближающийся к этому напряжению, в течение нескольких часов после отключения питания. Энергия, запасенная в конденсаторе емкостью 40 мкФ, заряженном до 400 В, составляет 3,2 джоуля — этого достаточно, чтобы вызвать серьезный ожог или сердечный приступ при попадании на грудную клетку. Никогда не прикасайтесь к клеммам конденсатора, не допускайте их соприкосновения друг с другом и не позволяйте инструментам замыкать их, не завершив сначала процедуру разрядки резистора и не проверив 0 В с помощью мультиметра.

Проверка правильности подключения CBB60 после включения питания

Три быстрые проверки после восстановления электропитания подтверждают электрическую правильность установки и работу двигателя в пределах технических характеристик.

Проверка 1 — Чистый запуск двигателя

Двигатель должен разогнаться до полной скорости за 1–3 секунды без слышимого гудения, колебаний или скрежетания. Гул без вращения вала означает, что двигатель заблокирован — отключите питание в течение 5 секунд, чтобы предотвратить повреждение обмотки, и еще раз проверьте проводку.

Проверка 2. Рабочий ток в пределах номинального значения, указанного на паспортной табличке.

Зажмите амперметр вокруг провода под напряжением и измерьте рабочий ток через 2–3 минуты работы под нагрузкой. Показания должны быть на уровне или ниже значения тока полной нагрузки (FLA), указанного на паспортной табличке двигателя. Показание FLA, указанное на паспортной табличке, более чем на 10 % при нормальных условиях нагрузки указывает на несоответствие емкости или ошибку проводки, которую следует проверить перед продолжением работы.

Проверка 3 — Напряжение на клеммах CBB60 во время работы

При работающем двигателе тщательно измерьте напряжение переменного тока на двух клеммах CBB60 с помощью мультиметра, настроенного на напряжение переменного тока. В правильно подключенном конденсаторном двигателе это напряжение обычно составляет В 1,1–1,5 раза больше напряжения питания — для источника питания 230 В ожидайте, что на клеммах конденсатора появится напряжение от 250 до 340 В. Это нормально: это результат резонансного взаимодействия конденсатора и индуктивности обмотки двигателя. Показание, точно равное напряжению питания или ниже него, может указывать на то, что конденсатор на самом деле отсутствует в цепи или подключен неправильно.

Выбор подходящей замены CBB60 перед выполнением любых подключений

Правильно подключить CBB60 очень просто. Правильное подключение неправильного CBB60 по-прежнему приводит к неисправности или недостаточной производительности двигателя. Перед установкой проверьте эти параметры на сменном блоке.

Для любого насоса или компрессора на 230 В практической рекомендацией является CBB60, рассчитанный на правильную емкость с Номинальное напряжение 450 В переменного тока и номинальная температура 85°C или выше . Эта комбинация обеспечивает запас по напряжению и тепловой запас, которых нет в стандартной спецификации 250 В переменного тока / 70°C, особенно для наружных установок или установок с высокой нагрузкой, где температура окружающей среды вокруг корпуса двигателя часто превышает 40°C.
