Могу ли я заменить CBB60 на CBB65?

Могу ли я заменить СВВ60 на СВВ65? Прямой ответ

Краткий ответ: в большинстве случаев нет — вам не следует напрямую заменять Конденсатор CBB60 с CBB65 без тщательной проверки характеристик вашего приложения. Хотя оба являются конденсаторами для работы двигателя переменного тока, которые выполняют одну и ту же основную функцию по повышению эффективности двигателя и коэффициента мощности, они существенно различаются по физической конструкции, конструкции корпуса, номинальным напряжениям и предполагаемым условиям установки. Замена одного на другое без понимания этих различий может привести к неисправности оборудования, преждевременному выходу из строя конденсатора или даже к угрозе безопасности.

Тем не менее, существуют конкретные сценарии, в которых CBB65 можно использовать в качестве функциональной замены CBB60, при условии, что значение емкости, номинальное напряжение и конфигурация клемм совместимы. В этой статье рассказывается обо всем, что вам нужно знать, прежде чем совершать такую ​​замену.

Что такое конденсатор CBB60?

А Конденсатор CBB60 представляет собой цилиндрический конденсатор пленочного типа, работающий от двигателя переменного тока, заключенный в пластиковый корпус. Он производится в соответствии с китайским национальным стандартом GB/T 3667 и широко используется в однофазных асинхронных двигателях, таких как водяные насосы, стиральные машины, электроинструменты и небольшие компрессоры. Приставка «CBB» указывает на то, что это металлизированный полипропиленовый пленочный конденсатор, а «60» относится к конкретной серии продуктов, предназначенной для работы с двигателем.

Ключевые характеристики CBB60 включают в себя:

• Цилиндрическая форма с пластиковой (обычно полипропиленовой) внешней оболочкой.
• Общий диапазон емкости: от 1 мкФ до 100 мкФ
• Номинальное напряжение: обычно 250 В переменного тока или 450 В переменного тока
• Диапазон рабочих температур: от -40°C до 70°С (стандартно)
• Соединения проводов или лепестковых клемм
• Не предназначен специально для использования на открытом воздухе или в условиях масляного погружения.

CBB60 — один из наиболее часто используемых моторных конденсаторов во всем мире, особенно в насосных двигателях и мелкой бытовой технике. Пластиковый корпус делает его легким и экономичным, но он также ограничивает его устойчивость к влаге, маслу и высоким температурам окружающей среды по сравнению с аналогами в металлическом корпусе.

Что такое Конденсатор CBB65 ?

А Конденсатор CBB65 Это также металлизированный полипропиленовый пленочный конденсатор для работы двигателя переменного тока, но он имеет круглый алюминиевый (металлический) корпус вместо пластикового корпуса. Такая конструкция делает его значительно более прочным и пригодным для суровых условий эксплуатации. CBB65 — это стандартный тип конденсатора, используемый в компрессоры кондиционеров, системы HVAC и холодильное оборудование — применения, в которых температура окружающей среды, влажность и уровень вибрации намного выше, чем в типичных бытовых двигателях.

Ключевые характеристики CBB65 включают в себя:

• Круглый алюминиевый металлический корпус канистры (маслонаполненный или сухая пленка)
• Общий диапазон емкости: от 5 мкФ до 60 мкФ (одно- или двухсекционные конфигурации)
• Номинальное напряжение: обычно 370 В переменного тока или 440 В переменного тока
• Рабочая температура: до 85°C или 105°C в высокотемпературных версиях
• Лопаточные (быстроразъемные) клеммы вверху.
• Предназначен для непрерывной работы в закрытых помещениях или в условиях высокой температуры.

Алюминиевый корпус CBB65 также обеспечивает лучшее самовосстановление и рассеивание тепла по сравнению с CBB60 в пластиковом корпусе. Это делает его предпочтительным выбором везде, где конденсатор установлен внутри герметичного устройства — например, корпуса компрессора — где рабочие температуры обычно превышают то, что может безопасно выдерживать пластиковый корпус CBB60.

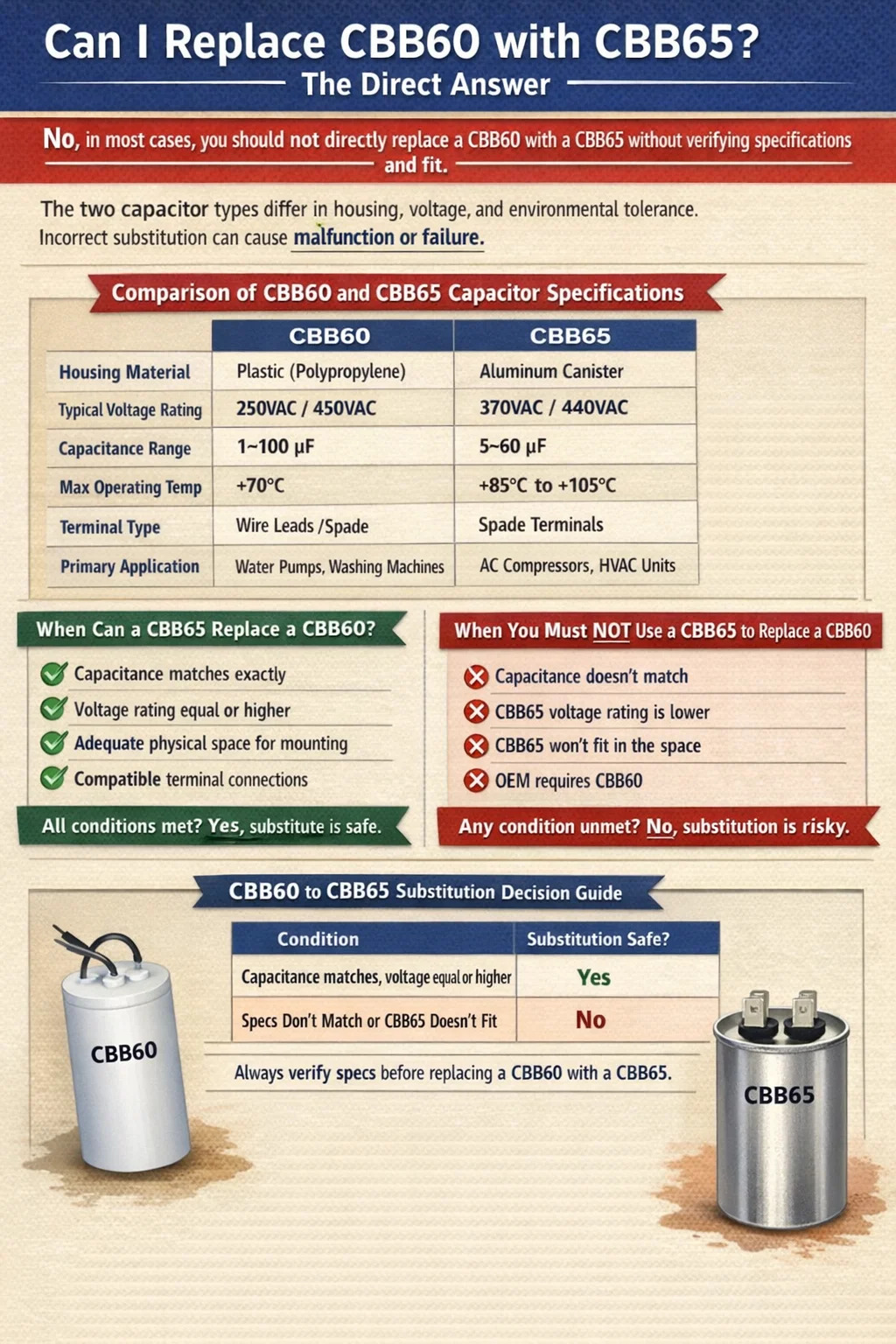

CBB60 и CBB65: параллельное сравнение характеристик

Прежде чем пытаться заменить конденсаторы, необходимо понять технические различия между этими двумя типами конденсаторов. В таблице ниже приведены основные различия спецификаций:

Ключевые причины, почему CBB60 и CBB65 не являются взаимозаменяемыми

Различные корпуса и физические размеры

Самым очевидным отличием является физическая форма. CBB60 имеет высокий, тонкий цилиндрический корпус из пластика, а CBB65 имеет приземистую широкую алюминиевую канистру. Эти две формы не имеют одинаковых монтажных кронштейнов или размеров корпуса. Если вы заменяете компонент в корпусе двигателя насоса, спроектированном по профилю CBB60, канистра CBB65 физически не поместится в то же пространство без модификации. Установка несовместимого форм-фактора в тесный моторный отсек создает механическое напряжение и потенциальное повреждение окружающих компонентов.

Разница в номинальном напряжении может привести к неисправности

Конденсаторы CBB60 обычно входят в комплект поставки. 250 В переменного тока и 450 В переменного тока версии, тогда как устройства CBB65 обычно имеют номинал 370 В переменного тока или 440 В переменного тока . Если вы используете CBB60 на 250 В переменного тока в цепи двигателя на 220 В и пытаетесь заменить CBB65 на 370 В переменного тока, несоответствие номинального напряжения в другом направлении — использование CBB60 с более низким номиналом в цепи, которой требуется деталь с номинальным напряжением 370 В переменного тока — приведет к преждевременному пробою диэлектрика, вздутию и возможному выходу из строя конденсатора, иногда с серьезными последствиями. При замене конденсаторов всегда соблюдайте или превышайте исходное номинальное напряжение.

Терпимость к температуре — реальная проблема

А standard CBB60 capacitor is rated to operate at a maximum of 70°C . Это идеально подходит для двигателя насоса в хорошо вентилируемом помещении. Однако если вы попытаетесь использовать CBB60 внутри компрессора кондиционера, который является естественной средой для CBB65, температура окружающей среды рядом с компрессором может обычно достигать или превышать 80–90°C. В таких условиях пластиковый корпус CBB60 размягчится, внутренняя пленка может разрушаться быстрее, а срок службы компонентов резко сократится. Алюминиевый корпус CBB65 и диэлектрический материал с более высокими характеристиками специально разработаны для того, чтобы выдерживать такое постоянное тепловое воздействие.

Совместимость клемм и проводки

В конденсаторах CBB60 часто используются проволочные выводы — оголенные или изолированные провода, выходящие из основания или сверху, тогда как в конденсаторах CBB65 обычно используются лепестковые (флажковые) клеммы в верхней части контейнера. Если существующий жгут проводов вашего двигателя имеет разъемы для проводов, предназначенные для CBB60, для подключения к лепестковым клеммам CBB65 потребуются дополнительные разъемы или перемонтаж. В условиях профессионального ремонта с этим можно справиться, но в сценарии быстрой замены на месте несоответствующие клеммы создают слабые соединения, которые могут вызвать искрение, перегрев или вызвать периодические сбои.

Когда CBB65 может заменить CBB60?

Несмотря на различия, изложенные выше, существуют законные обстоятельства, при которых CBB65 может безопасно служить заменой CBB60. Все эти условия должны соблюдаться одновременно:

• Соответствующее значение емкости: Номинал мкФ CBB65 должен быть таким же, как у заменяемого CBB60. Двигатель, рассчитанный на рабочий конденсатор емкостью 20 мкФ, не может безопасно работать на блоке емкостью 25 мкФ или 15 мкФ без перепроектирования схемы двигателя.
• Равное или более высокое номинальное напряжение: Если исходный CBB60 был рассчитан на 450 В переменного тока, вы должны использовать CBB65, который также рассчитан на 450 В переменного тока или выше. Вы не можете использовать CBB65 на 370 В переменного тока для замены CBB60 на 450 В переменного тока.
• Физическое пространство и места для установки: В корпусе двигателя должно быть достаточно места для более широкого и короткого профиля канистры CBB65, а также должны быть доступны соответствующие кронштейны или оборудование для ее правильной фиксации.
• Совместимость клемм или адаптируемая проводка: Для подключения CBB65 к существующим выводам цепи двигателя должны быть доступны лепестковые разъемы или адаптеры.
• Аcceptable frequency rating: Оба типа предназначены для систем с частотой 50/60 Гц. Убедитесь, что частота двигателя соответствует характеристикам конденсатора.

Если все пять вышеперечисленных условий удовлетворены, CBB65 электрически совместим с приложением CBB60. Фактически, поскольку CBB65 имеет более прочный корпус и более высокую термостойкость, его можно считать модернизация с точки зрения долговечности — особенно если двигатель работает в теплой или влажной среде. Некоторые специалисты по ремонту регулярно используют блоки CBB65 для замены конденсаторов CBB60 в насосных установках наружного применения именно из-за лучшей защиты от воздействия окружающей среды алюминиевого корпуса.

Когда не следует использовать CBB65 для замены CBB60

Существуют столь же очевидные ситуации, когда попытку замены никогда не следует предпринимать, независимо от доступных обходных путей:

• Требуемое значение емкости недоступно в CBB65: Устройства CBB65 обычно имеют емкость от 5 до 60 мкФ. Если для вашего приложения CBB60 требуется конденсатор емкостью 1 мкФ, 2 мкФ или 80 мкФ, на рынке не существует соответствующего конденсатора CBB65 с такими номиналами.
• Ограничения по пространству делают физическую установку невозможной: В компактных корпусах двигателей — например, внутри барабанов стиральных машин или корпусов погружных насосов — нет места для CBB65 большего диаметра.
• Производитель оригинального оборудования указывает CBB60 в целях гарантии или сертификации: Замена сертифицированного компонента на компонент неуказанного типа может привести к аннулированию гарантии, провалу проверок безопасности или нарушению требований соответствия продукции в регулируемых отраслях.
• Номинальное напряжение имеющихся блоков CBB65 ниже требуемого: Никогда не снижайте номинальное напряжение рабочего конденсатора. Это гарантирует преждевременный выход из строя и возможную опасность.

Практическое руководство: как проверить совместимость перед заменой

Перед заменой любого конденсатора CBB60 на CBB65 выполните следующие шаги проверки:

1. Прочтите этикетку на оригинальном конденсаторе CBB60. Обратите внимание на емкость (в мкФ), номинальное напряжение (В переменного тока), частоту (Гц) и маркировку температурного класса.
2. Определите блок CBB65, который вы планируете использовать. Убедитесь, что оно точно соответствует емкости и соответствует номинальному напряжению или превышает его.
3. Измерьте доступное физическое пространство в корпусе двигателя с помощью штангенциркуля. Сравните диаметр и высоту CBB65 с имеющейся полостью.
4. Проверьте тип клеммы и проводку. Определите, нужны ли вам адаптеры «лопатка-провод» и рассчитаны ли эти адаптеры на ток и напряжение цепи.
5. Проверьте условия эксплуатации двигателя. Если двигатель работает при температуре окружающей среды выше 70°C, более высокая тепловая мощность CBB65 на самом деле является преимуществом. Если он работает при температуре ниже 70°C в чистом и сухом помещении, предпочтительнее использовать аналогичный CBB60.
6. Проверьте цепь после замены. Аfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

Понимание неисправности конденсатора CBB60 и почему важна правильная замена

Конденсаторы CBB60 выходят из строя по нескольким хорошо задокументированным причинам, и понимание этих видов отказа помогает понять, почему выбор правильной замены так важен:

Термическое старение

Увеличение рабочей температуры на каждые 10°C сокращает срок службы пленочного конденсатора примерно вдвое — это хорошо известная зависимость, известная как уравнение Аррениуса, применяемое к старению конденсатора. CBB60, рассчитанный на температуру 70°C, который постоянно работает при температуре 80°C из-за нахождения в теплом моторном отсеке, стареет примерно в два раза выше ожидаемой ставки . Вот почему использование CBB65 (рассчитанного на 85°C или 105°C) в высокотемпературной среде обеспечивает значительно более длительный срок службы, даже если оба устройства имеют одинаковые номинальные емкости и напряжения.

Перенапряжение Стресс

Скачки напряжения — вызванные переходными процессами переключения, колебаниями в сети или противо-ЭДС двигателя — вызывают нагрузку на диэлектрическую пленку внутри конденсаторов CBB60 и CBB65. Конденсатор, работающий при 90–95% номинального напряжения, имеет значительно более короткий срок службы, чем конденсатор, работающий при 70–80% номинального. При выборе замены следует выбирать блок с номинальное напряжение на 20–30 % выше фактического напряжения цепи. это хорошая инженерная практика. Например, в цепи 220 В и CBB60 на 450 В переменного тока, и CBB65 на 440 В переменного тока обеспечивают достаточный запас прочности.

Попадание влаги

Пластиковый корпус CBB60 со временем становится более проницаемым для влаги, чем герметичный алюминиевый корпус CBB65. В наружных насосных установках, оборудовании для бассейнов или в любых других случаях, когда двигатель подвергается воздействию влаги или брызг воды, металлический корпус CBB65 обеспечивает значительно лучшую защиту от повреждений, вызванных влажностью. Это одна из законных причин, почему некоторые специалисты по ремонту насосов предпочитают перейти с CBB60 на CBB65. при восстановлении двигателей для использования на открытом воздухе, даже если исходная спецификация предусматривала использование CBB60.

Распространенные приложения, в которых возникает этот вопрос

Вопрос о замене CBB60 на CBB65 чаще всего возникает в следующих сценариях ремонта и обслуживания:

Ремонт водяного насоса

Конденсаторы CBB60 являются стандартом для однофазных двигателей водяных насосов. Конденсаторы накачки обычно варьируются от от 8 мкФ до 30 мкФ при 450 В переменного тока . Когда оригинальный CBB60 выходит из строя, технические специалисты иногда имеют на складе блоки CBB65 и задаются вопросом, смогут ли они их использовать. Для насосов наружного применения CBB65 с соответствующими характеристиками является приемлемой и зачастую предпочтительной заменой из-за лучшей защиты от воздействия окружающей среды. Для погружных насосов с очень плотным корпусом физическая посадка может помешать замене.

Конденсаторы двигателя стиральной машины

В стиральных машинах обычно используются конденсаторы CBB60 в приводных двигателях барабана, часто в Диапазон от 6 мкФ до 12 мкФ при 450 В переменного тока . Корпус двигателя в стиральной машине компактен и не рассчитан на форм-фактор CBB65. Физическое соответствие обычно является здесь основным препятствием, поэтому замена CBB60 на аналогичный вариант является более практичным выбором.

Аir Conditioning and HVAC Systems

Это действительно родная территория CBB65. В компрессорах кондиционеров и двигателях вентиляторов почти исключительно используются конденсаторы CBB65. Если кто-то спросит, можно ли использовать CBB60 для замены вышедшего из строя CBB65 в блоке переменного тока (обратно основному вопросу), ответ будет твердым «нет» в большинстве случаев, поскольку CBB60 не выдержит тепловые и экологические условия внутри компрессорной установки в течение какого-либо значимого срока службы.

Электроинструменты и малое оборудование

В некоторых более крупных электроинструментах с однофазными асинхронными двигателями, таких как настольные пилы, настольные шлифовальные станки и пылесборники, используются конденсаторы CBB60. Эти двигатели обычно эксплуатируются в мастерских при умеренных температурах. Исходная спецификация CBB60 здесь обычно подходит, и замена на CBB65 возможна, если позволяют размеры, но не дает существенного преимущества по сравнению с заменой CBB60 с надлежащим номиналом.

Что произойдет, если вы используете неправильный конденсатор?

Использование несовместимого конденсатора — будь то неправильная емкость, неправильное номинальное напряжение или неправильный тип — в цепи двигателя не всегда приводит к немедленному выходу из строя. Иногда двигатель запускается и работает нормально, но через несколько недель или месяцев возникают проблемы. Понимание того, что идет не так, помогает понять, почему важна правильная спецификация:

• Неправильная емкость (слишком высокая): Двигатель может перегреться из-за чрезмерного пускового или рабочего тока. Изоляция обмотки разрушается быстрее, сокращая срок службы двигателя. Измеренный рабочий ток обычно превышает значения, указанные на паспортной табличке.
• Неправильная емкость (слишком низкая): Двигатель может не развивать полный крутящий момент, работать с пониженной эффективностью, с трудом запускаться под нагрузкой или производить чрезмерную вибрацию и шум.
• Конденсатор, рассчитанный на пониженное напряжение: Диэлектрическая пленка постепенно разрушается под действием длительного перенапряжения. Конденсатор может вздуться, протечь или разорваться, что в некоторых случаях может привести к небольшому возгоранию или выделению едкого дыма из пластикового корпуса.
• Неправильный температурный показатель: Конденсатор стареет быстрее и со временем теряет емкость. По мере снижения эффективной емкости по сравнению с номинальным значением производительность двигателя постепенно ухудшается, пока конденсатор не выйдет из строя полностью.

А failed or wrong-spec capacitor can also damage the motor windings themselves , превратив то, что было бы простой заменой конденсатора за 5–20 долларов, в перемотку двигателя за 100–500 долларов или полную замену двигателя. Вот почему всегда стоит потратить несколько дополнительных минут на проверку совместимости спецификаций перед установкой.

Резюме: Руководство по принятию решения о замене CBB60 и CBB65

Используйте следующее руководство для принятия решений, чтобы определить, подходит ли замена CBB60 на CBB65 в вашей ситуации:

Итог: Рассматривайте любую замену конденсатора как упражнение по сопоставлению характеристик, а не как упрощенный путь. CBB60 и CBB65 — это разные инструменты, созданные для пересекающихся, но разных целей. Когда их характеристики совпадают и физическая установка совместима, CBB65 может стать вполне подходящей, а иногда и превосходной заменой CBB60. Когда спецификации расходятся или физические ограничения делают замену непрактичной, принудительная замена создаст проблемы, устранение которых обходится гораздо дороже, чем поиск правильной оригинальной детали.
