Каков срок службы конденсатора CBB60?

Как долго работает конденсатор CBB60?

Срок службы конденсатора CBB60 обычно составляет от от 8 до 12 лет при нормальных условиях эксплуатации, хотя многие устройства выходят из строя раньше — часто в течение 5–7 лет — при воздействии теплового стресса, скачков напряжения или непрерывной циклической работы с высокой нагрузкой. В идеальных лабораторных условиях с контролируемой температурой и номинальным напряжением некоторые рабочие конденсаторы CBB60 продемонстрировали срок службы, превышающий 15 лет. Однако реальная среда установки редко соответствует этим идеальным параметрам.

CBB60 — это металлизированный полипропиленовый пленочный конденсатор, широко используемый в однофазных двигателях переменного тока, особенно в водяных насосах, воздушных компрессорах, стиральных машинах и насосах для бассейнов. Его роль заключается в обеспечении фазового сдвига, необходимого для эффективного запуска и работы двигателя. Поскольку он постоянно работает под напряжением переменного тока, его деградация постепенна, но неизбежна.

Понимание срока службы конденсатора CBB60 имеет решающее значение для планирования технического обслуживания, управления затратами и предотвращения неожиданных сбоев двигателя. Неисправный рабочий конденсатор не просто останавливает двигатель — он может привести к перегреву и перегоранию обмоток двигателя, превращая замену детали за 10 долларов в ремонт двигателя за 200 долларов.

Какие факторы определяют Конденсатор CBB60 Продолжительность жизни

Ни один фактор не влияет на срок службы рабочего конденсатора CBB60. Срок службы является совокупным результатом термического стресса, воздействия напряжения, влажности и особенностей использования. Ниже приведены наиболее важные переменные:

Рабочая температура

Температура — самая разрушительная сила, действующая на конденсатор CBB60. Большинство конденсаторов CBB60 рассчитаны на максимальную рабочую температуру 70°С , а некоторые варианты премиум-класса рассчитаны на температуру 85°С или даже 105°C. Эмпирическое правило Аррениуса в отношении деградации конденсаторов гласит, что на каждые 10°C повышение рабочей температуры срок службы конденсатора сокращается примерно вдвое. Устройство, рассчитанное на 12 лет при температуре окружающей среды 40°C, может прослужить только 6 лет при температуре окружающей среды 50°C и всего 3 года при температуре 60°C.

Наружные насосы в жарком климате особенно уязвимы. Конденсаторы, установленные под прямыми солнечными лучами или внутри плохо вентилируемых корпусов двигателей, могут подвергаться воздействию температуры окружающей среды на 20–30°C выше температуры воздуха, что резко сокращает срок их службы.

Номинальное напряжение в сравнении с фактическим рабочим напряжением

Конденсаторы CBB60 обычно имеют номинал 250 В переменного тока или 450 В переменного тока . Непрерывная работа конденсатора при максимальном или близком к нему номинальном напряжении ускоряет деградацию диэлектрической пленки. Переходные процессы напряжения — скачки напряжения, вызванные переключением, молнией или нестабильностью сети — могут вызвать частичные разряды внутри слоев пленки, постепенно разрушая диэлектрический материал, даже не вызывая немедленного выхода из строя.

Установка CBB60, рассчитанного на напряжение 450 В переменного тока, в системе на 230 В обеспечивает значительный запас по напряжению, который значительно продлевает срок службы по сравнению с использованием блока на 250 В переменного тока в том же приложении.

Рабочий цикл и стартовая частота

Конденсатор CBB60, используемый в насосе, который запускается и останавливается 50 раз в день, испытывает гораздо большую нагрузку, чем конденсатор в двигателе, работающем непрерывно в течение 8 часов. Каждый пусковой цикл вызывает скачок пускового тока и термоциклирование. Приложения с высокочастотным запуском, такие как насосы для скважин под давлением или системы бассейнов с таймером, могут привести к разрядке конденсатора. от 3 до 5 лет , независимо от его номинального срока службы.

Влажность и воздействие окружающей среды

Попадание влаги в корпус конденсатора вызывает электрохимическую коррозию внутренней пленки и выводных соединений. Конденсаторы CBB60, используемые во влажных средах (двигатели насосов бассейнов, ирригационные системы, компрессоры наружного применения), требуют соответствующих корпусов со степенью защиты IP. Без адекватной герметизации влажность может сократить срок службы на 30–50 % по сравнению с установкой в ​​сухих помещениях.

Качество изготовления и допуски по емкости

Не все конденсаторы CBB60 производятся по одному и тому же стандарту. В бюджетных агрегатах от непроверенных поставщиков зачастую используется более тонкая диэлектрическая пленка, полипропилен меньшей чистоты и торцевая металлизация более низкого качества. Эти устройства могут начать показывать значительный дрейф емкости — основной индикатор старения — в течение 2–3 лет. Конденсаторы премиум-класса CBB60 с допуском емкости ±5% и сертификацией UL/TÜV обычно сохраняют стабильную работу гораздо дольше, чем несертифицированные альтернативы с допуском ±10% или более широкими.

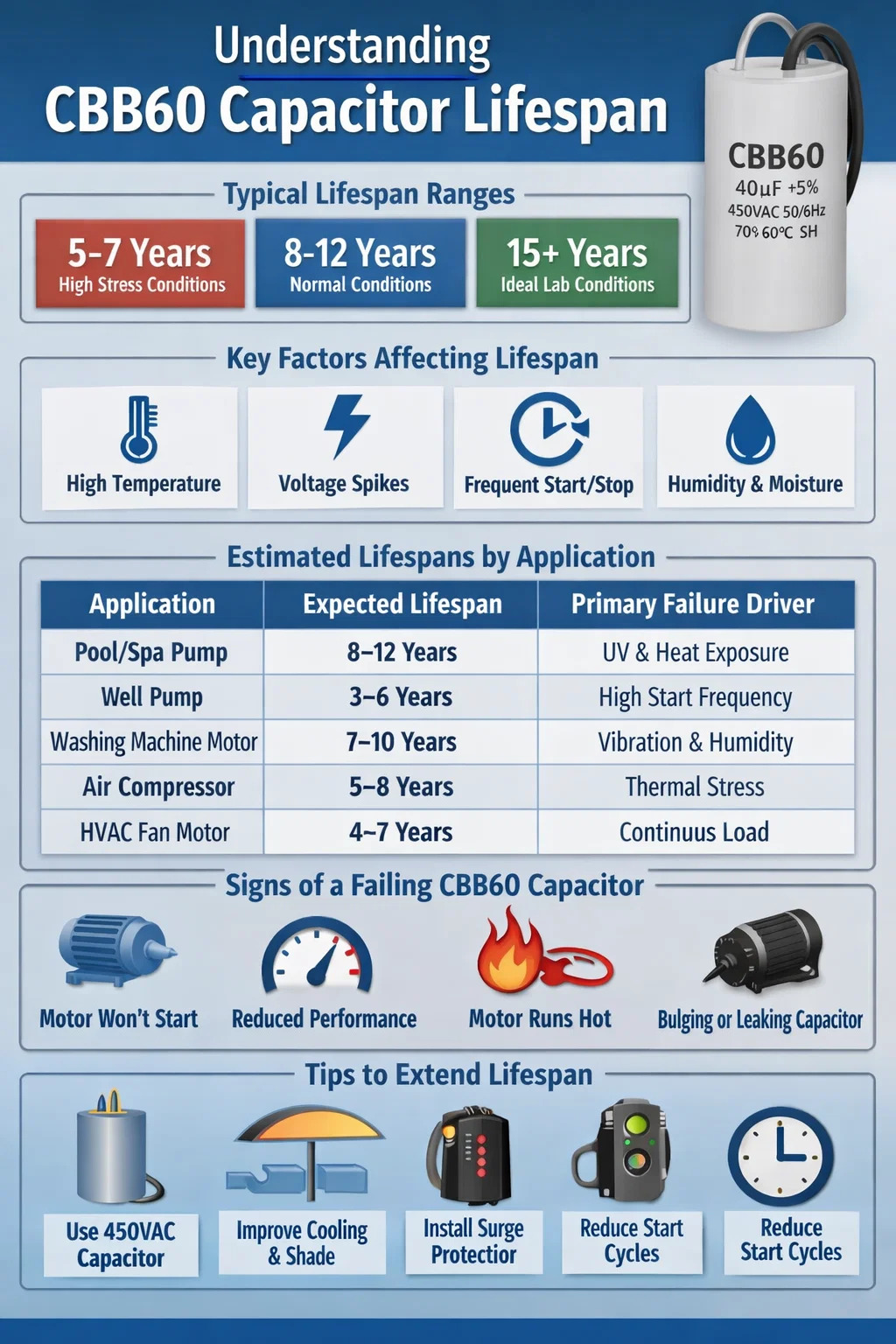

Срок службы конденсатора CBB60 в зависимости от типа применения

В разных приложениях рабочий конденсатор CBB60 подвергается разным профилям нагрузки. В таблице ниже приведены ожидаемые реальные сроки службы в распространенных случаях использования:

Признаки того, что конденсатор CBB60 вышел из строя или уже вышел из строя

Поскольку рабочий конденсатор CBB60 изнашивается постепенно, ранние симптомы легко не заметить. К тому времени, когда двигатель полностью отказывается запускаться, обмотки двигателя уже могут подвергаться значительной нагрузке. Распознавание ранних предупреждающих знаков позволяет провести превентивную замену до того, как произойдет вторичное повреждение.

Двигатель испытывает трудности или не запускается

Самый очевидный симптом. Двигатель, который громко гудит, но не вращается, или двигатель, который запускается только после нескольких попыток, почти всегда имеет дело со слабым или неисправным конденсатором. В насосах это часто проявляется в том, что насос издает жужжащий звук при отсутствии потока воды.

Снижение производительности или скорости двигателя.

Конденсатор, емкость которого значительно потеряла (скажем, номинальная емкость которого упала с 25 мкФ до 18 мкФ), все равно может позволить двигателю запуститься, но с меньшим крутящим моментом и эффективностью. Насос может обеспечивать заметно меньшее давление или скорость потока. Воздушному компрессору может потребоваться больше времени, чтобы достичь рабочего давления. Такое падение производительности часто связывают с механическим износом, тогда как настоящей причиной является деградация конденсатора.

Двигатель перегревается

Неисправный конденсатор CBB60 заставляет двигатель потреблять более высокий ток, чтобы компенсировать снижение эффективности фазового сдвига. Этот избыточный ток проявляется как повышенная температура двигателя. Если корпус двигателя, который обычно нагревается на ощупь, стал слишком горячим, чтобы его можно было удерживать, проверьте конденсатор, прежде чем предположить, что неисправны подшипники или обмотки двигателя.

Физические повреждения, видимые на конденсаторе

Осмотрите конденсатор напрямую. Ключевые визуальные индикаторы неисправности включают в себя:

• Выпуклый или деформированный пластиковый корпус
• Трещины или сколы в корпусе
• Изменение цвета или следы ожогов вокруг клемм.
• Маслянистый остаток или утечка (редко для пленочных конденсаторов, но возможны при крайних неисправностях)
• Корродированные или ослабленные клеммные соединения

Любой из этих физических признаков указывает на то, что конденсатор следует немедленно заменить, независимо от того, работает ли двигатель в данный момент.

Измерение емкости вне допуска

Окончательный тест. Используя цифровой мультиметр с функцией измерения емкости или специальный тестер конденсаторов, измерьте фактическую емкость и сравните ее с номинальным значением, указанным на этикетке. Конденсатор, чтение которого превышает на 10% ниже номинального значения следует считать ухудшенными и заменить. Показатель ниже 20% почти наверняка объясняет проблемы с работой двигателя. Например, срок службы CBB60 на 30 мкФ, показывающий 22 мкФ, уже давно истек.

Как правильно протестировать рабочий конденсатор CBB60

Проверить конденсатор CBB60 несложно, если использовать правильные инструменты и соблюдать меры безопасности. Конденсатор сохраняет заряд, и перед использованием его необходимо безопасно разрядить.

Пошаговая процедура тестирования

1. Отключите питание двигателя и подождите не менее 60 секунд.
2. Разрядите конденсатор, кратковременно подключив к его клеммам резистор сопротивлением 20 000 Ом — никогда не замыкайте его накоротко напрямую.
3. Выключите конденсатор из схемы, отсоединив его провода.
4. Установите мультиметр в режим измерения емкости (мкФ).
5. Подключите щупы измерителя к клеммам конденсатора (для пленочных конденсаторов переменного тока полярность не имеет значения).
6. Прочтите измеренное значение и сравните его с номиналом, указанным на этикетке конденсатора.
7. Замените, если измеренное значение более чем на 10% ниже номинального значения.

Для CBB60 40 мкФ приемлемый диапазон обычно составляет от 36 мкФ до 44 мкФ . Показание ухудшения сигналов 33 мкФ. Значение 15 мкФ указывает на почти полный отказ конденсатора.

Некоторые специалисты по системам отопления, вентиляции и кондиционирования воздуха и специалисты по двигателям также проверяют эквивалентное последовательное сопротивление (ESR), которое увеличивается по мере старения диэлектрической пленки. Высокое ESR даже в устройстве с приемлемой емкостью все равно может вызвать проблемы с производительностью, хотя для этого теста требуется специальный измеритель ESR, а не стандартный мультиметр.

Как продлить срок службы конденсатора CBB60

Несколько простых приемов могут значительно продлить срок службы конденсатора CBB60, отсрочив затраты на замену и сократив время незапланированных простоев.

Переоценить напряжение

Для любого приложения с напряжением 230 В используйте CBB60, рассчитанный на 450 В переменного тока, а не блок на 250 В переменного тока. Дополнительный запас по напряжению значительно снижает диэлектрическое напряжение. Разница в стоимости минимальна — обычно от 1 до 3 долларов, а выгода от продолжительности жизни может измеряться годами.

Улучшение управления температурным режимом

По возможности устанавливайте двигатель и конденсатор в затененных, вентилируемых местах. Установка простой затеняющей крышки на двигатель наружного насоса может снизить температуру окружающей среды на 10–15°C, что, согласно соотношению Аррениуса, может удвоить срок службы конденсатора. Убедитесь, что корпус двигателя имеет достаточный приток воздуха и не заполнен изоляционным материалом, удерживающим тепло.

Используйте сетевой фильтр или варистор

Установка металлооксидного варистора (MOV) или устройства защиты от перенапряжения всей цепи перед двигателем защищает CBB60 от переходных напряжений. Это особенно важно в районах с частыми грозами или нестабильным электроснабжением. MOV фиксирует скачки напряжения до того, как они могут вызвать нагрузку на диэлектрическую пленку конденсатора.

Сократите ненужные циклы запуска

Для систем скважинных насосов увеличение объема напорного бака снижает количество ежедневных циклов запуска. Напорный бак правильного размера может сократить количество ежедневных пусков с 80 до менее 20, что значительно продлит срок службы конденсатора. Что касается насосов для бассейнов, работа в более длительных одиночных циклах, а не в нескольких коротких, дает ту же выгоду.

Запланируйте упреждающую замену

Вместо того, чтобы ждать неисправности, заменяйте конденсаторы CBB60 в профилактическом порядке. Для применений с высокой нагрузкой целесообразно производить замену каждые 5 лет. Для насосов сезонного использования – каждые 8–10 лет. Конденсатор CBB60 обычно стоит от 5 и 25 долларов в зависимости от емкости и номинала напряжения — часть стоимости ремонта обмотки двигателя или полной замены двигателя, вызванного вышедшим из строя конденсатором.

Выбор запасного конденсатора CBB60

При замене вышедшего из строя CBB60 правильное соответствие техническим характеристикам имеет решающее значение. Использование неправильного значения емкости (даже незначительного) влияет на пусковой момент двигателя и эффективность его работы. Использование заниженного номинального напряжения может привести к преждевременному выходу нового устройства из строя.

Основные характеристики, соответствующие требованиям

• Емкость (мкФ): Должно точно совпадать или оставаться в пределах ±5–10 % от исходного значения. Общие значения CBB60 варьируются от 1 мкФ до 100 мкФ. Не заменяйте другое значение, не сверившись со спецификациями производителя двигателя.
• Номинальное напряжение (В переменного тока): Должен быть равен исходному рейтингу или превышать его. Переход с 250 В переменного тока на 450 В переменного тока в системе на 230 В приемлем и выгоден.
• Частота: Подтвердите совместимость с частотой 50 Гц или 60 Гц в зависимости от частоты вашей сети.
• Физический размер: Замена должна физически подходить к монтажному кронштейну конденсатора. Конденсаторы CBB60 выпускаются в овальных, круглых и прямоугольных корпусах различных размеров.
• Температурный рейтинг: Для жарких сред выбирайте устройство, рассчитанное на 85°C или 105°C, а не на стандартные 70°С.
• Сертификация: Ищите маркировку UL, CE или TÜV как минимальные показатели обеспечения качества.

Избегайте соблазна купить самый дешевый вариант. Конденсаторы CBB60 других производителей, продаваемые по чрезвычайно низким ценам, часто имеют значения емкости, выходящие за пределы допуска в течение одного-двух лет, что быстро возобновляет цикл отказов. Инвестирование в качественное устройство от признанного производителя, такого как Vishay, Kemet, Epcos или Shengye, обеспечивает более высокую надежность и реальный срок службы 8–12 лет.

CBB60 и другие типы рабочих конденсаторов: сравнение срока службы

CBB60 представляет собой металлизированный полипропиленовый пленочный конденсатор. Понимание того, как она сравнивается с другими технологиями, помогает контекстуализировать ее ожидания относительно продолжительности жизни.

Конструкция CBB60 из полипропиленовой пленки дает ему значительное преимущество в сроке службы по сравнению с традиционными электролитическими или маслонаполненными бумажными конденсаторами. Его ключевая особенность — способность к самовосстановлению — означает, что незначительные пробои диэлектрика, вызванные скачками напряжения, автоматически устраняются за счет локализованного испарения тонкого металлического слоя, что позволяет конденсатору продолжать работу после событий, которые могут навсегда разрушить другие типы конденсаторов.

Объяснение распространенных видов отказа конденсаторов CBB60

Понимание того, почему конденсаторы CBB60 выходят из строя, помогает прогнозировать окончание срока службы и различать постепенную деградацию и внезапный катастрофический отказ.

Постепенная потеря емкости

Самый распространенный вид неисправности. За годы эксплуатации металлизированная полипропиленовая пленка подвергается медленной электрохимической деградации. Слой металлизации — обычно алюминий или цинк — постепенно окисляется и отступает от краев пленки внутрь, уменьшая эффективную площадь пластины и, следовательно, емкость. Этот процесс ускоряется при нагревании. CBB60, который начинает жизнь при 25 мкФ, может перейти к 22 мкФ через 5 лет и к 18 мкФ через 10 лет в жаркой среде.

Отказ разомкнутой цепи

Когда CBB60 не открывается, он обеспечивает нулевую емкость. Двигатель не получает помощи по сдвигу фаз и обычно либо отказывается запускаться, либо запускается очень медленно с чрезмерным гудением. Открытые отказы часто вызваны усталостными разрушениями внутренних соединений выводов, коррозией клемм или полным исчерпанием резерва самовосстановления после слишком большого количества переходных процессов напряжения.

Короткое замыкание

Менее распространен, но более опасен. Закороченный CBB60 создает путь с низким сопротивлением через источник переменного тока, потребляя очень большой ток, который может отключить автоматические выключатели, повредить проводку или разрушить пусковую обмотку двигателя в течение нескольких секунд. Отказы от короткого замыкания в пленочных конденсаторах чаще всего вызваны катастрофическими перенапряжениями — ударами молнии, сильными скачками напряжения — которые подавляют механизм самовосстановления и пробивают постоянные проводящие пути через диэлектрическую пленку.

Тепловой побег

Особый путь отказа, при котором внутреннее выделение тепла, вызванное увеличением ESR по мере старения конденсатора, еще больше ускоряет деградацию, что, в свою очередь, генерирует больше тепла. Эта петля положительной обратной связи может привести к быстрому прогрессированию сбоев. Это чаще всего встречается в конденсаторах, уже работающих при температуре, близкой к пределу их номинального значения. Термический разгон часто приводит к характерному вздутию или трещинам корпуса, наблюдаемым на вышедших из строя устройствах.

Рекомендации по графику технического обслуживания конденсаторов CBB60

Профилактическое обслуживание рабочих конденсаторов CBB60 является простым и занимает менее 15 минут на каждую проверку. Затраты времени намного меньше, чем затраты и разрушения в случае неожиданного отказа оборудования.

Ежегодная проверка (все приложения)

• Визуально проверьте на предмет физических повреждений, деформации или изменения цвета.
• Проверьте клеммные соединения на наличие коррозии или ослабления крепления.
• Обратите внимание на любые изменения в поведении или характеристиках двигателя при запуске.
• Убедитесь, что вентиляция корпуса беспрепятственна

Каждые 3 года (при работе в тяжелых условиях или на открытом воздухе)

• Измерьте емкость мультиметром и запишите значение.
• Сравните с номинальным значением — замените, если значение ниже спецификации более чем на 10 %.
• Отслеживайте тенденцию: аккумулятор, емкость которого составляла 24 мкФ (номинальная емкость 25 мкФ) три года назад, а сейчас составляет 21 мкФ, деградирует быстрее, чем ожидалось.

График профилактической замены

• Скважинные насосы и системы с высоким циклом: замените все 4–5 лет
• Насосы для бассейнов и сезонное оборудование: заменяйте каждое 7–8 лет
• Малоиспользуемые устройства для использования внутри помещений: замените каждый 10 лет или при первых признаках дрейфа
• Коммерческие системы HVAC: согласуйте замену с графиками капитального ремонта компрессора или двигателя.

Ведение журнала дат установки конденсаторов и измеренных значений емкости с течением времени является эффективной практикой для руководителей предприятий, контролирующих системы с несколькими насосами или двигателями. Распознавание образов по всему парку оборудования позволяет быстро определить, в каких условиях установки конденсаторы подвергаются наибольшему воздействию, что позволяет целенаправленно улучшить охлаждение или защиту.
