Понимание характеристик и применений конденсаторов C65R и CBB65

Непосредственный обзор и функциональные выводы

конденсатор c65r и более широкий конденсатор cbb65 Семейство конденсаторов служат жизненно важными компонентами в современной электротехнике, в первую очередь выступая в качестве конденсаторов для работы двигателей в приложениях переменного тока (AC) с высокими требованиями. Конструктивно эти компоненты обеспечивают непрерывный сдвиг фаз, необходимый для бесперебойной работы однофазных асинхронных двигателей в системах отопления, вентиляции, кондиционирования воздуха (HVAC) и промышленных насосных системах. Непосредственный эксплуатационный вывод заключается в том, что выбор между стандартной моделью и вариантом C65R для тяжелых условий эксплуатации полностью зависит от требуемого допуска по емкости в микрофарадах (мкФ), пиков напряжения до 450 В переменного тока и экстремальных температур окружающей среды. Выбор точно подобранного рабочего конденсатора предотвращает перегрев двигателя, снижает потребление энергии и продлевает срок службы компрессора или двигателя вентилятора, которые он поддерживает.

Расшифровка технической номенклатуры конденсаторов CBB65 и C65R

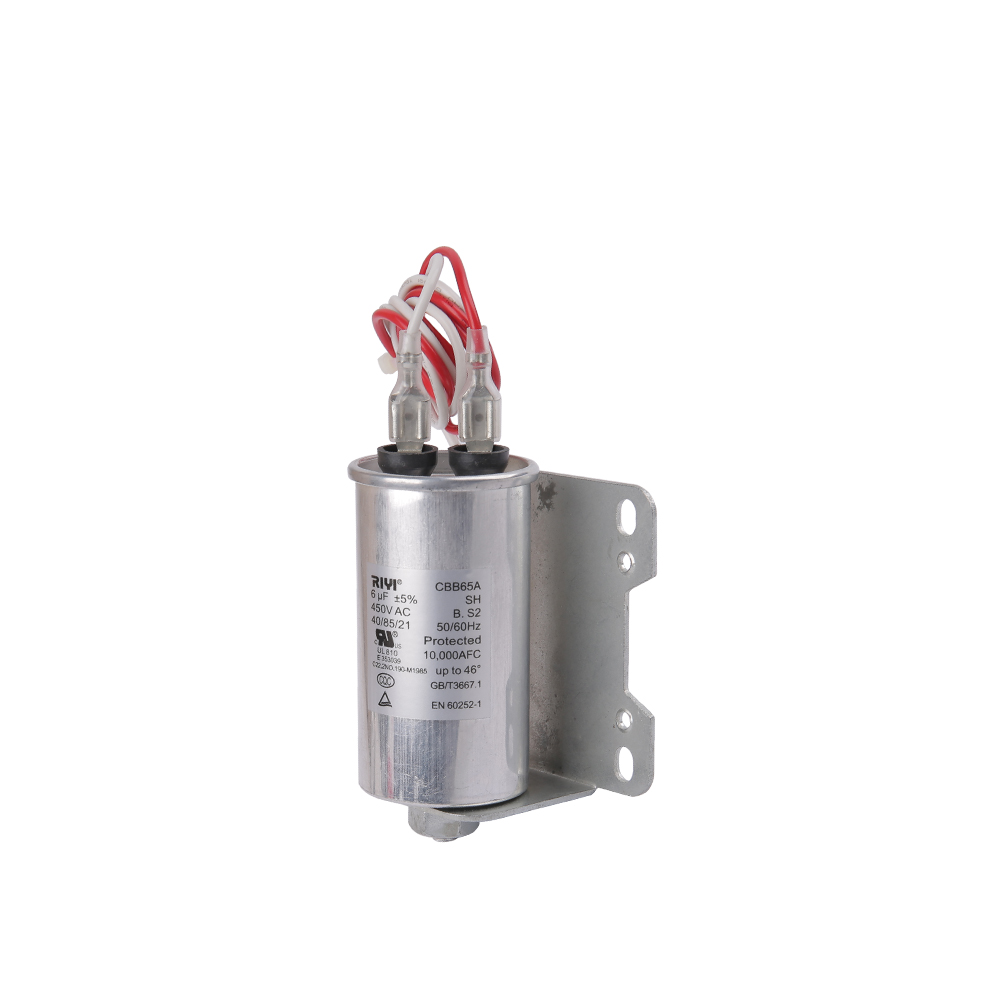

Понимание обозначения этих компонентов требует нарушения промышленных соглашений об именах. Термин CBB65 обозначает особый тип металлизированного полипропиленового пленочного конденсатора. В международных стандартах кодирования буква C обозначает конденсатор, первая буква B означает полипропиленовый диэлектрический материал, а вторая B означает, что в нем используется конструкция пленочного слоя. Числовой суффикс 65 является стандартным показателем для высоковольтных маслонаполненных взрывобезопасных конструкций.

designation конденсатор c65r часто указывает на линейку продукции конкретного производителя или усиленную конструкцию, оптимизированную для высоконадежных приложений, часто интегрированную в конденсаторные агрегаты премиум-класса для жилых помещений. Буква «R» часто указывает на круглую физическую геометрию или улучшенные показатели конструкции для тяжелых условий эксплуатации, адаптированные для жестких эксплуатационных условий. В этих конденсаторах используется чрезвычайно тонкий слой алюминия или сплава цинка и алюминия, нанесенный в вакууме на основу из полипропиленовой пленки для эффективного хранения и высвобождения электрической энергии.

Основные технические характеристики и матрица производительности

При оценке конденсатора cbb65 или специализированного эквивалента C65R инженеры оценивают конкретные электрические параметры, чтобы обеспечить совместимость системы. Первичные характеристики включают номинальную емкость, допустимое напряжение, совместимость по частоте и пороговые значения температурной устойчивости.

Таблица 1: Сравнение технических характеристик стандартных полимерных и надежных устройств серии C65R.
Параметр Метрика	Стандартная серия CBB65	Премиум-производительность C65R
Номинальное напряжение (В переменного тока)	370–440 В переменного тока	До 450 В переменного тока
Диапазон емкости (мкФ)	от 15 мкФ до 80 мкФ	Двойные и одиночные значения до 100 мкФ
Допуск емкости	плюс-минус 5 процентов	плюс-минус 5 процентов stable
Температурный класс	от -40 градусов до 70 градусов С	от -40 градусов до 85 градусов С
Фактор рассеивания	менее 0,002 при 50 Гц	менее 0,0015 улучшенный

Приложения с двойным запуском и системные платформы с одним значением

В типичных конденсаторных системах кондиционирования воздуха площадь электрического блока управления весьма ограничена. Это ограничение привело к разработке двухходовых конструкций, которые широко распространены в конденсатор cbb65 варианты. Однозначный блок имеет две клеммы и поддерживает один двигатель, например специальный нагнетатель печи или промышленный вытяжной вентилятор.

И наоборот, в двухходовой конфигурации два отдельных конденсатора находятся внутри одного металлического контейнера, имеющих общий внутренний нейтральный путь. Эту конструкцию легко отличить по трем четко обозначенным верхним клеммам:

Терминал ГЕРМ: Он подключается непосредственно к обмотке двигателя герметичного компрессора, обеспечивая необходимый фазовый сдвиг высокой емкости, обычно в диапазоне от 35 до 60 мкФ.
ФАН-терминал: Он идет прямо к обмотке двигателя вентилятора конденсатора наружного блока, что требует более низкой номинальной емкости, обычно от 3 до 10 мкФ.
COM-терминал: common terminal serves as the return leg connecting directly to the incoming main power line contactor.

Согласно полевым данным, опубликованным в «Руководстве по обучению HVAC Excellence», более восьмидесяти процентов современных бытовых сплит-систем кондиционеров используют двухходовую конфигурацию для экономии места и уменьшения количества компонентов во время производственной сборки.

Внутренняя механика самовосстановления и элементы структурной безопасности

Self-Healing Phenomenon

Одно из основных структурных преимуществ современного конденсатор c65r это его внутренняя способность к самовосстановлению. Когда из-за чрезмерного рабочего нагрева происходит локальный всплеск напряжения или пробой диэлектрика, мельчайшая электрическая дуга пробивает ультратонкий слой полипропиленовой пленки. Поскольку металлизированное покрытие невероятно тонкое, тепло, выделяемое микродугой, мгновенно испаряет металлическую пленку, окружающую точку прокола. Это испарение устраняет короткое замыкание, позволяя устройству продолжать бесперебойную работу с незначительной потерей общей выходной мощности в микрофарадах.

Прерыватель, чувствительный к давлению

Когда серьезные внутренние неисправности приводят к образованию газа в результате разложения масла, систему защищает встроенный механизм безопасности. Эти конденсаторы оснащены внутренним прерывателем, чувствительным к давлению. По мере увеличения давления внутри бесшовного алюминиевого корпуса верхняя крышка немного расширяется наружу. Это физическое расширение разрывает внутренние соединительные провода, прикрепленные непосредственно к клеммам, полностью изолируя неисправный компонент до того, как внешний корпус может разорваться или вытечь масло на чувствительные электрические элементы управления.

Пошаговое диагностическое тестирование и проверка мультиметром

Если наружный блок HVAC не включается, что приводит к отчетливому гудению компрессора, технические специалисты должны выполнить физическую и электрическую диагностику. Этот процесс требует точного выполнения для подтверждения работоспособности компонента.

Этап 1: Безопасная изоляция и визуальный осмотр

Прежде чем прикасаться к каким-либо внутренним компонентам, технические специалисты должны отключить главный контур отключения питания. Они используют резистор для безопасного отвода любого накопленного электрического заряда через комбинации клемм. Далее следует физический осмотр: если верхняя крышка выглядит выпуклой или вздутой, значит, сработал внутренний прерыватель давления, требующий немедленной замены. Утечка масла вокруг уплотнений клемм также подтверждает разрушение конструкции.

Этап 2: Измерение и оценка микрофарад

technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

Поместите один датчик на терминал COM, а второй провод непосредственно на терминал HERM. Сравните показания непосредственно с номинальным значением на этикетке.
Подключите второй провод к клемме FAN, чтобы независимо проверить нижнее значение цепи вентилятора.
Если устройство с номиналом 45 плюс 5 мкФ показывает значение ниже 42,75 мкФ в цепи HERM, в двигателе возникнут потери скольжения, что потребует замены.

Выбор подходящего компонента для замены

При поиске идентичной или модернизированной замены вышедшего из строя конденсатор c65r специальные рекомендации по совместимости предотвращают повреждение оборудования. В отрасли существует правило, согласно которому технический специалист может повысить номинальное рабочее напряжение, но никогда не должен его понижать. Например, модель с номинальным напряжением 440 В может безопасно заменить модель с номинальным напряжением 370 В, поскольку ее более толстый диэлектрический слой выдерживает более высокие электрические нагрузки. Однако установка модели на 370 В в цепь на 440 В приводит к быстрому пробою диэлектрика и преждевременному выходу из строя.

И наоборот, значения микрофарад должны точно соответствовать характеристикам конструкции оборудования. Установка конденсатора неправильного размера, например, 55 мкФ, в цепь, предназначенную для двигателя 45 мкФ, смещает фазовый угол слишком далеко вперед. Это увеличивает общее потребление тока во вспомогательных обмотках, что со временем приводит к выходу из строя изоляции обмотки двигателя.
