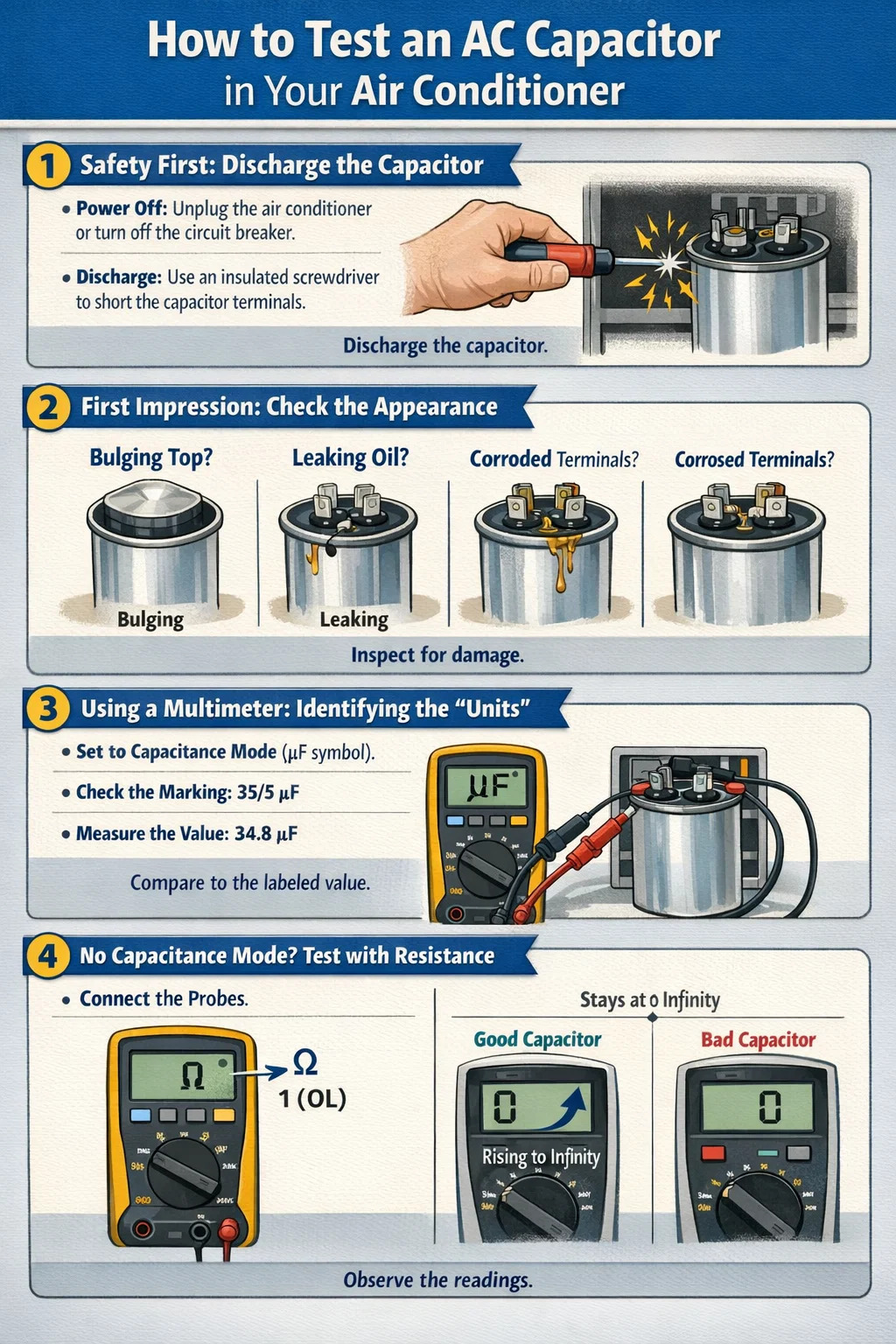

Как проверить конденсатор переменного тока мультиметром? | Тест хорошего и плохого конденсатора в реальном времени

Чтобы определить, хороший или плохой конденсатор переменного тока в кондиционере, не требуется профессиональных знаний в области электроники. Если у вас есть мультиметр с функцией «проверки емкости», вы можете выполнить следующие действия и самостоятельно стать полуэкспертом.

1. Безопасность превыше всего: разрядите конденсатор.

Этот шаг является самым важным перед началом тестирования. Конденсатор переменного тока похож на батарею; даже после отключения питания он может сохранять заряд высокого напряжения, и прямое прикосновение к нему может привести к серьезному поражению электрическим током.
Выключение питания: Отключите кондиционер или выключите автоматический выключатель.
Разряд: Найдите отвертку с хорошо изолированной ручкой и металлическим стержнем одновременно коснитесь двух (или трех) клемм конденсатора. Если вы услышите хлопок или увидите небольшую искру, это означает, что остаточный заряд разряжен.

2. Первое впечатление: проверьте внешний вид

Некоторые неисправные Конденсаторы переменного тока даже не нужно проверяться прибором; вы можете сказать, просто взглянув на них:
Выпуклость: верхняя часть конденсатора должна быть плоской. Если он раздувается, как забродивший хлеб, он точно сломан.
Утечка масла. Если снизу или сверху вытекает маслянистая жидкость, это указывает на внутреннее повреждение.
Коррозия. Сильная коррозия клемм также может привести к плохому контакту.

3. Использование мультиметра: определение «единиц».

Установите мультиметр на диапазон измерения емкости (обычно отмеченный символом –|(– или нФ/мкФ).
Проверьте маркировку: на каждой стороне конденсатора переменного тока указано значение его емкости. Например, «35/5 мкФ» означает, что это двойной конденсатор: больший — 35, а меньший — 5.
Измерьте фактическое значение: поместите щупы мультиметра на соответствующие клеммы (например, «C» и «HERM» для измерения секции компрессора, «C» и «FAN» для измерения секции вентилятора).
Сравните: Если измеренное значение значительно отличается от отмеченного значения (например, отмечено 35, но измеренное значение составляет всего 10 или показаний вообще нет), это означает, что конденсатор «слабый» и его необходимо заменить.

4. Что делать, если нет диапазона емкости? Используйте диапазон сопротивления, чтобы «слушать сердцебиение»

Если ваш мультиметр не имеет специальной функции измерения емкости, вы можете использовать диапазон сопротивления (Ом), чтобы примерно оценить ее:
Динамическое наблюдение: Подключите щупы и наблюдайте за числами на экране. Хороший конденсатор покажет небольшое число, которое быстро увеличивается и, наконец, отображает бесконечность (или «1»/«OL»).
Принцип: Это связано с тем, что батарея мультиметра заряжает конденсатор. Если число остается неизменным или всегда показывает 0, то конденсатор переменного тока определенно неисправен.

5. Общие признаки хороших и плохих конденсаторов
