Объяснение размеров конденсаторов: Руководство по размерам и номинальным характеристикам конденсаторов CBB60
Быстрый ответ: размеры конденсаторов определяются тремя связанными цифрами — емкостью в микрофарадах (мкФ), номинальным напряжением в В переменного тока и физическими размерами корпуса (диаметр и высота в мм). А Конденсатор СВВ60 представляет собой металлизированный полипропиленовый пленочный конденсатор, созданный специально для однофазных двигателей переменного тока, и его физический размер увеличивается вместе с его номиналом в микрофарадах, поскольку для большей емкости требуется больше намотанной пленки в той же конструкции. Подбор правильного размера конденсатора для двигателя не является обязательным — блок слишком большого или меньшего размера сокращает срок службы двигателя, увеличивает рабочий ток и увеличивает риск преждевременного выхода конденсатора из строя.
Что на практике определяет размеры конденсаторов
Когда технические специалисты говорят о «размерах конденсаторов», они обычно имеют в виду две отдельные, но связанные идеи одновременно: электрический размер (емкость и напряжение) и физический размер (диаметр и высота банки, которая должна поместиться внутри клеммной коробки двигателя, корпуса компрессора или кожуха вентилятора). Оба имеют одинаковое значение. Конденсатор с правильным значением микрофарад, но с неправильными размерами корпуса просто не поместится в доступное пространство, в то время как конденсатор, который физически подходит, но имеет неправильную емкость, не будет правильно управлять двигателем.
Емкость для режима работы двигателя почти всегда выражается в микрофарадах, записываемых как мкФ или МФД, а типичные значения для бытового и легкого коммерческого оборудования находятся между 1,5 мкФ и 100 мкФ . Для более крупных компрессоров, насосов и промышленных воздуходувок могут потребоваться двухконтурные конденсаторы, объединяющие два номинала в одном корпусе, например 35/5 мкФ или 45/7,5 мкФ, где большее количество обслуживает компрессор, а меньшее — двигатель вентилятора конденсатора.
Номинальное напряжение — это вторая половина уравнения расчета. Обычные номиналы конденсаторов двигателя: 250 В переменного тока, 370 В переменного тока и 440 В переменного тока. Конденсатор на 370 В или 440 В обычно может заменить конденсатор на 250 В, поскольку более высокое номинальное напряжение дает дополнительный запас прочности, но обратная замена неприемлема и приведет к пробую диэлектрика при нормальных колебаниях сетевого напряжения.

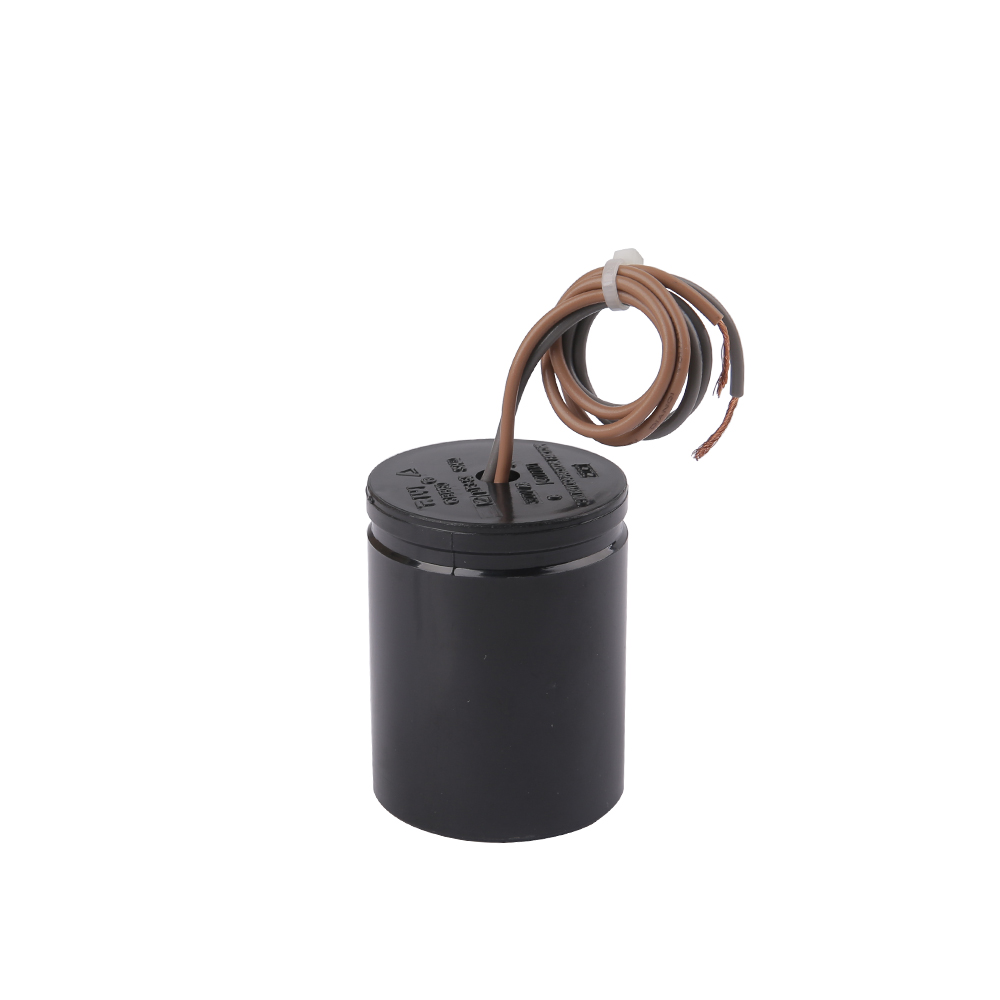

Конденсатор СВВ60 Конструкция и почему ее размер зависит от емкости
Обозначение CBB60 относится к семейству металлизированных полипропиленовых пленочных конденсаторов, помещенных в круглую алюминиевую или алюминиевую банку с пластиковой оберткой, обычно окрашенную в черный или серый цвет и покрытую самовосстанавливающейся диэлектрической пленкой. Этот тип конструкции является доминирующим во всем мире для применений с двигателями переменного тока, включая кондиционеры, стиральные машины, водяные насосы, вытяжные и потолочные вентиляторы, главным образом потому, что полипропиленовая пленка обеспечивает низкие диэлектрические потери, хорошее самовосстановление после небольших скачков напряжения и стабильную емкость в широком диапазоне температур.
Внутри Конденсатор СВВ60 , емкость создается путем намотки тонких слоев металлизированной полипропиленовой пленки в плотный рулон. Увеличение значения микрофарад означает увеличение площади пленки, что физически означает либо более широкий рулон (банка большего диаметра), либо более высокий рулон (банка большего диаметра), либо и то, и другое. Это прямая инженерная причина того, что размеры конденсаторов в семействе CBB60 неуклонно увеличиваются по мере увеличения емкости — блок емкостью 1,5 мкФ можно разместить в корпусе размером всего 25 мм в диаметре и высотой 45 мм, тогда как для блока на 100 мкФ того же семейства обычно требуется корпус диаметром около 50 мм и высотой 100 мм или более.
Варианты формы корпуса
Конденсаторы CBB60 производятся как в круглом (цилиндрическом), так и в овальном корпусе. Овальный корпус был разработан специально для размещения в узких пространствах внутри клеммных коробок компрессоров и панелей конденсаторных агрегатов на крыше, где круглая банка такой же емкости не сможет очистить окружающий листовой металл. Овальные устройства имеют те же электрические характеристики, что и их круглые аналоги при заданной емкости и напряжении, но их занимаемая площадь измеряется по-другому — ширина по толщине по высоте, а не диаметр по высоте.
Распространенные размеры конденсаторов CBB60 по емкости и напряжению
В таблице ниже указаны типичные размеры CBB60 в круглом корпусе при напряжении 450 В переменного тока, наиболее широко распространенном номинальном напряжении для конденсаторов для работы двигателей круглого типа, продаваемых для вентиляторов, насосов и небольших компрессоров. Фактические размеры незначительно различаются у разных производителей на несколько миллиметров, поэтому перед оптовым заказом всегда следует сверять физический монтажный зазор с данными конкретного поставщика.
| Емкость (мкФ) | Диаметр (мм) | Высота (мм) | Типичное использование |
|---|---|---|---|
| 2.5 | 25 | 45 | Потолочный вентилятор, настольный вентилятор |
| 6 | 30 | 50 | Вытяжной вентилятор, небольшой водяной насос |
| 15 | 35 | 65 | Мотор стиральной машины |
| 25 | 40 | 70 | Сплит-вентилятор конденсатора переменного тока |
| 50 | 45 | 85 | Насос для водяной скважины, небольшой компрессор |
| 100 | 50 | 105 | Промышленный вентилятор, большой двигатель насоса |
Правильное чтение этикетки конденсатора
Каждый правильно изготовленный конденсатор двигателя печатает четыре части информации непосредственно на банке: емкость в мкФ, номинальное напряжение в В переменного тока, диапазон рабочих температур и знак безопасности/агентства. На устройстве CBB60 на этикетке обычно написано что-то вроде «35 мкФ, 450 В переменного тока, 50/60 Гц», за которым следует температурный код, например от -25C до 70C или от -40C до 85C. Правильное прочтение этой информации перед покупкой предотвращает две наиболее распространенные ошибки возбуждения: покупку неправильной емкости для подключенного двигателя и покупку номинального напряжения, слишком низкого для источника питания.
Коды допуска
Большинство конденсаторов CBB60 имеют допуск плюс-минус 5 процентов, отмеченный буквой J, хотя в некоторых экономичных линиях используется плюс-минус 10 процентов, отмеченный буквой K. Конденсатор, значение которого более чем на 10 процентов ниже указанного номинала, обычно считается неисправным и его следует заменить, а не использовать повторно, поскольку недостаточная эффективная емкость приводит к тому, что подключенный двигатель потребляет больший рабочий ток и значительно нагревается.
Как выбрать правильный размер конденсатора для двигателя
Выбор размера конденсатора начинается с паспортной таблички двигателя, а не со старого конденсатора, поскольку ранее установленный конденсатор, возможно, уже был неподходящей заменой. Значение микрофарад, указанное на паспортной табличке, если оно присутствует, должно соответствовать указанным допускам. Если на паспортной табличке не указана емкость конденсатора, как это часто бывает с обычными двигателями вентиляторов и насосов, размер определяется мощностью двигателя и напряжением с использованием стандартных эталонных диапазонов, основанных на десятилетиях полевых данных.
- Проверьте напряжение питания и мощность двигателя по паспортной табличке.
- Сопоставьте емкость, используя диаграмму лошадиных сил в микрофарадах производителя или значение, указанное на неисправном блоке, если оно соответствует исходной спецификации двигателя.
- Выбирайте номинальное напряжение, равное или превышающее исходное, но не ниже.
- Прежде чем окончательно определить размер корпуса, проверьте физический зазор в клеммной коробке или монтажном кронштейне.
- Убедитесь, что тип клеммы — быстроразъемные лепестковые клеммы или винтовые клеммы — соответствует существующему жгуту проводов.
Широко используемые рекомендации для однофазных двигателей примерно 1 мкФ на каждые 25–35 Вт. мощности двигателя при питании 230 В, хотя эта цифра меняется в зависимости от конструкции двигателя, и ее всегда следует рассматривать как начальную оценку, а не как замену заявленного производителем значения.
Размеры двухкорпусных конденсаторов для комбинаций компрессора и вентилятора
В конденсаторных установках центрального кондиционирования воздуха и тепловых насосов часто используется один двухпоточный конденсатор, который обслуживает как компрессор, так и двигатель наружного вентилятора от одного баллона. Эти устройства имеют три клеммы с маркировкой C (общий), HERM (компрессор/герметик) и FAN, а также имеют два значения емкости, например 40/5 мкФ или 55/7,5 мкФ. Большая цифра всегда соответствует контуру компрессора, а меньшая — контуру вентилятора; изменение места соединения не повредит конденсатор, но помешает правильному запуску любого двигателя.
| Компрессор (мкФ) | Вентилятор (мкФ) | Прибл. Диаметр корпуса (мм) | Прибл. Высота корпуса (мм) |
|---|---|---|---|
| 25 | 3 | 45 | 75 |
| 35 | 5 | 50 | 85 |
| 45 | 7.5 | 50 | 95 |
| 55 | 7.5 | 55 | 100 |
Стили монтажа и конфигурации клемм
Помимо диаметра и высоты банки, выбор размера конденсатора также включает совместимость монтажного оборудования. Конденсаторы CBB60 поставляются с несколькими способами монтажа, и несоответствие способа монтажа имеющемуся кронштейну является одной из наиболее частых причин жалоб на возврат поля, даже если электрические характеристики правильные.
- Крепление шпильки: шпилька с резьбой на основании, обычно диаметром 8 или 10 мм, вставляется в металлический кронштейн и фиксируется гайкой — обычное явление в конденсаторных агрегатах на крыше и на открытом воздухе, подверженных вибрации.
- Крепление ремешка: металлическая лента зажимает корпус банки — обычное дело для небольших двигателей вентиляторов и насосов с ограниченным внутренним пространством.
- Летающий провод или лопаточный терминал: язычки быстрого соединения в верхней части банки для прямого подключения проводов, стандартные для большинства компактных устройств CBB60.
- Винтовой терминал: Встречается на промышленных устройствах с более высокой емкостью, где сечение проводов больше, а нажимной язычок не соответствует соответствующему току.
Температура, пульсирующий ток и срок службы
Размер конденсатора и номинальный срок службы связаны через тепло. Каждая микрофарад пленки создает небольшую величину внутренних потерь при пульсациях переменного тока, и эти потери должны рассеиваться через поверхность банки. Конденсатор, размер которого занижен для его применения, работает с более высокой относительной плотностью пульсаций тока и стареет быстрее, в то время как блок правильного размера распределяет ту же тепловую нагрузку по большей площади поверхности пленки и служит дольше в одинаковых условиях эксплуатации.
Данные испытаний производителя обычно оценивают конденсаторы CBB60 как от 2000 до 3000 часов непрерывной работы при максимальной номинальной температуре с реальным сроком службы от 8 до 15 лет в типичных бытовых циклах, где конденсатор не находится под постоянным напряжением при полном пульсирующем токе. Температура окружающей среды оказывает огромное влияние: при повышении на каждые 10°C выше номинального максимума ожидаемый срок службы конденсатора обычно снижается примерно вдвое, поэтому конденсаторы наружных конденсаторных блоков, установленные под прямыми солнечными лучами, имеют тенденцию выходить из строя раньше, чем внутренние блоки того же размера и номинала.
Признаки того, что размер конденсатора был выбран неправильно
Конденсатор, размер которого не соответствует двигателю, редко выходит из строя бесшумно. Приведенные ниже симптомы обычно появляются в течение нескольких дней или нескольких недель после установки неправильной замены.
| Симптом | Вероятная ошибка размера |
|---|---|
| Мотор гудит, но не запускается | Емкость слишком мала для двигателя |
| Двигатель перегревается, потребляемый ток выше. | Емкость слишком высока для двигателя |
| Может вздуваться или выходить из строя в течение нескольких недель | Номинальное напряжение слишком низкое для питания |
| Повторяющиеся неприятные отключения при запуске. | Неправильное двойное разделение значений компрессора и вентилятора. |
Часто задаваемые вопросы
Могу ли я использовать конденсатор CBB60 с номиналом в микрофарад немного выше, чем у оригинала?
Небольшое увеличение, обычно в пределах диапазона допуска от плюс-минус 5 до 10 процентов, уже встроенного в большинство устройств, является приемлемым. Значительное превышение этого диапазона увеличивает рабочий ток и нагрев двигателя и не рекомендуется, даже если двигатель все равно может запуститься.
Всегда ли больший физический корпус имеет более высокое значение микрофарад?
Как правило, да, в пределах одной и той же линейки продуктов и номинального напряжения, поскольку для большей емкости требуется больше пленки. Однако размер корпуса также меняется в зависимости от номинального напряжения и плотности внутренней обмотки разных производителей, поэтому два конденсатора с одинаковым значением микрофарад от разных поставщиков могут иметь заметно разные размеры корпуса.
Что произойдет, если корпус окажется слишком большим для оригинального монтажного кронштейна?
Конденсатор CBB60 в овальном корпусе с теми же электрическими характеристиками обычно доступен в качестве прямой замены, когда круглая банка физически не подходит, а удаленная установка конденсатора с удлиненными выводами за пределами исходного кронштейна также является общепринятой практикой при условии, что выводы правильно изолированы и закреплены.
Нужно ли разряжать конденсаторы CBB60 перед использованием?
Да. Рабочий конденсатор может сохранять накопленный заряд после выключения цепи двигателя, и его следует разрядить на своих клеммах с помощью изолированного резисторного инструмента, прежде чем он будет отсоединен или снят с кронштейна.
Почему два конденсатора с одинаковым номиналом мкФ иногда весят по-разному?
Разница в весе обычно зависит от материала банки (алюминий или более легкий корпус, наполненный смолой), а также от плотности намотки пленки. Вес сам по себе не является надежным показателем электрических характеристик и не должен использоваться для оценки качества конденсатора.
Почему полипропиленовая пленка стала стандартом для конденсаторов CBB60
До того, как полипропиленовая пленка стала широко доступной по низкой цене, в работе двигателей часто использовались конденсаторы с бумажным диэлектриком или масляные конденсаторы. Эти конструкции имели реальные недостатки: бумажные диэлектрики со временем впитывали влагу, что увеличивало ток утечки и в конечном итоге вызывало температурный разгон внутри банки, в то время как маслонаполненные устройства были тяжелее, дороже в массовом производстве и представляли риск утечки в случае разрушения уплотнения. Металлизированная полипропиленовая пленка решила большинство этих проблем сразу, предложив диэлектрик, который естественно устойчив к поглощению влаги, механически стабилен в широком диапазоне температур и самовосстанавливается после локального пробоя диэлектрика.
Поведение самовосстановления заслуживает особого внимания, поскольку оно напрямую влияет на то, как долго конденсатор данного размера остается в пределах номинального допуска. Когда в микроскопическом слабом месте пленки возникает кратковременный всплеск напряжения, чрезвычайно тонкий слой испаренного металла, окружающий эту точку, сгорает в результате крошечного, сдерживаемого события, изолируя неисправность без существенного уменьшения общей емкости обмотки. Конденсатор, изготовленный на бумажном или стандартном масляном диэлектрике, не обладает этим свойством, поэтому неисправность в конденсаторе старого образца с гораздо большей вероятностью переросла в полное короткое замыкание, чем в незначительное локальное событие. Это одна из основных причин, по которой, начиная с 1990-х годов, конструкция типа CBB60 вытеснила старые типы диэлектриков почти во всех приложениях, связанных с двигателем.
Толщина металлизации и ее связь с размером конденсатора
Толщина металлизированного слоя, нанесенного на полипропиленовую пленку, является переменной величиной, которую производители сознательно регулируют. Более тонкий слой металлизации улучшает характеристики самовосстановления, поскольку для испарения места повреждения требуется меньше энергии, но он также увеличивает эквивалентное последовательное сопротивление обмотки, что, в свою очередь, увеличивает внутренний нагрев при пульсациях тока. Более толстый слой металлизации снижает сопротивление и нагрев, но делает процесс самовосстановления менее сдерживаемым. Авторитетные производители CBB60 уравновешивают этот компромисс с целевым напряжением и номинальной емкостью для каждого конкретного размера корпуса, что отчасти объясняет, почему размер конденсатора нельзя рассматривать как чисто геометрический расчет — внутренняя характеристика пленки для блока на 370 В — это не просто уменьшенная версия блока на 450 В с той же емкостью.
CBB60 по сравнению с аналогичными семействами пленочных конденсаторов
Обозначение CBB охватывает более широкое семейство металлизированных полипропиленовых конденсаторов, и покупатели, приобретающие компоненты для двигателей, иногда сталкиваются с соседними семействами деталей, которые выглядят одинаково, но предназначены для разных задач. Понимание этих различий предотвращает несоответствие размеров или приложений на дальнейших этапах цепочки поставок.
| Тип | Типичный случай | Основная обязанность | Общий диапазон емкости |
|---|---|---|---|
| CBB60 | Круглая или овальная алюминиевая банка. | Непрерывная работа двигателя | от 1,5 до 100 мкФ |
| СВВ61 | Плоский прямоугольный блок из смолы |
