Что такое конденсатор CBB60?

Прямое определение конденсатора CBB60

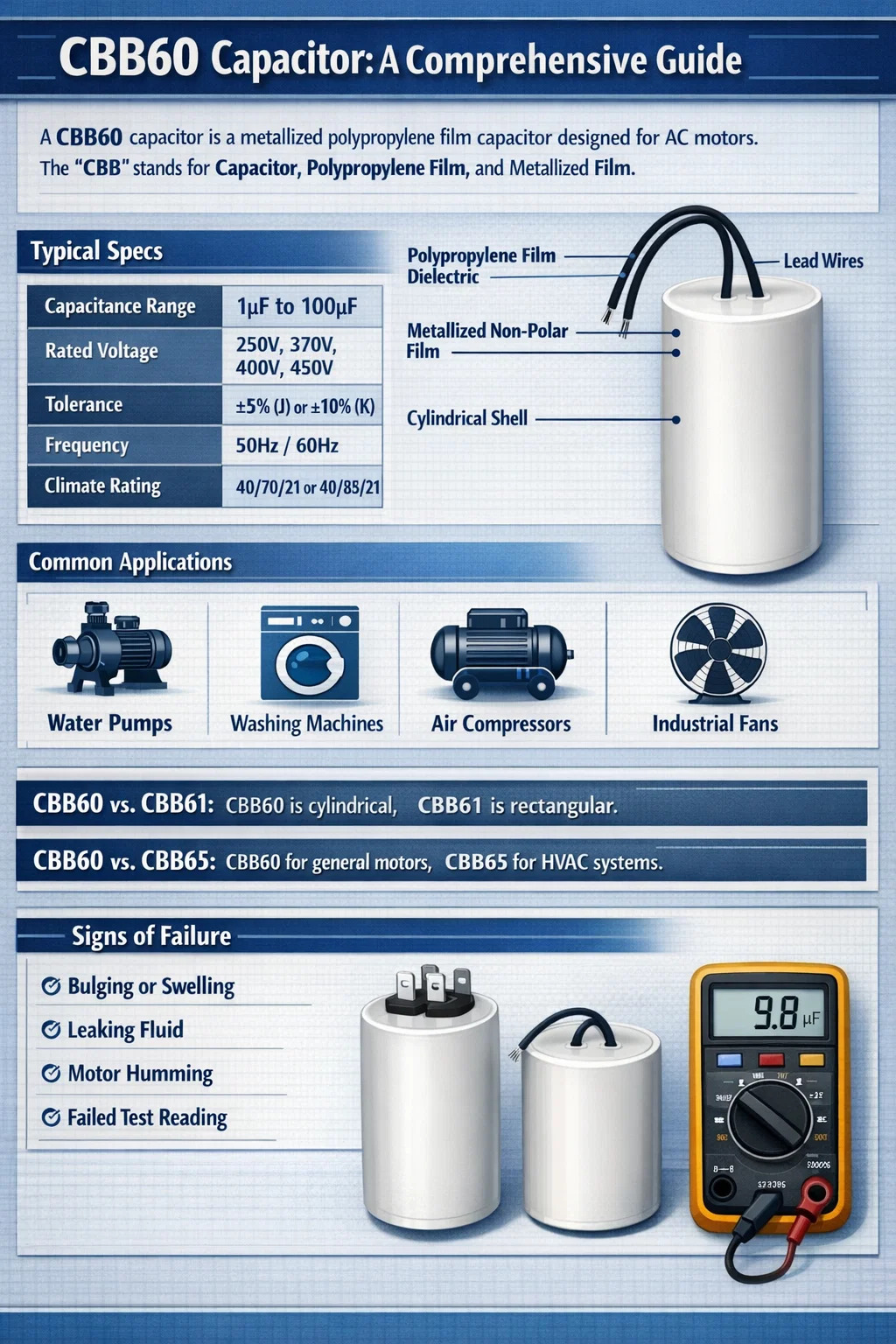

А Конденсатор CBB60 представляет собой специализированный тип металлизированного полипропиленового пленочного конденсатора, предназначенный в первую очередь для двигателей переменного тока. Обозначение «CBB» обозначает состав его материала: «С» — конденсатор, «В» — диэлектрик из полипропиленовой пленки, а вторая «В» — неполярная металлизированная пленка. Эти конденсаторы официально классифицируются как рабочие конденсаторы, то есть они остаются в цепи во время работы двигателя для поддержания крутящего момента и повышения эффективности.

CBB60, заключенный в цилиндрический пластиковый или алюминиевый корпус, характеризуется свойствами самовосстановления и высоким сопротивлением изоляции. Чаще всего он встречается в бытовой технике, такой как стиральные машины, водяные насосы и воздушные компрессоры, обычно работающие с напряжением от 250 до 450 В переменного тока.

Технические характеристики и конструкция

В CBB60 используется тонкий слой металла (часто алюминия или цинка), наносимый в вакууме непосредственно на поверхность полипропиленовой пленки. Такая конструкция позволяет конденсатору «самовосстанавливаться», то есть, если пробой диэлектрика происходит из-за скачка напряжения, тонкий металлизированный слой испаряется вокруг точки отказа, изолируя неисправность и позволяя конденсатору продолжать работать.

Ключевые параметры производительности

Чтобы обеспечить долговечность двигателя переменного тока, CBB60 должен соответствовать определенным промышленным стандартам. Ниже приведены типичные технические характеристики стандартного блока CBB60:

Общие применения конденсаторов CBB60

Основное назначение конденсатора CBB60 — поддержка однофазных двигателей переменного тока. В этих системах одна фаза питания не может создать вращающееся магнитное поле, необходимое для запуска или плавной работы двигателя. Конденсатор создает сдвиг фаз во вспомогательной обмотке, имитируя вторую фазу.

Конденсаторы CBB60 используются в следующем оборудовании:

• Водяные насосы: необходимы для насосов для глубоких скважин и садовых ирригационных систем для поддержания постоянного крутящего момента.
• Стиральные машины: используются для облегчения двунаправленного вращения барабана или мешалки.
• Аir Compressors: Helps the motor overcome the back-pressure of compressed air during start-up.
• Промышленные вентиляторы: Обеспечивают стабильную работу больших вытяжных и вентиляционных двигателей.

Отличие CBB60 от других конденсаторов

Для обслуживающего персонала крайне важно отличать CBB60 от других распространенных типов, таких как CBB61 или CBB65, чтобы избежать выхода оборудования из строя.

CBB60 против CBB61

Хотя оба конденсатора являются полипропиленовыми, CBB61 обычно имеет прямоугольную форму и используется для небольших нагрузок, таких как потолочные вентиляторы. CBB60 имеет цилиндрическую форму и рассчитан на более высокий ток, потребляемый более крупными приборами, такими как насосы.

CBB60 против CBB65

CBB65 обычно заключен в овальный или круглый алюминиевый корпус и специально разработан для систем кондиционирования воздуха (HVAC). Конденсаторы CBB60 более универсальны и используются в более широком спектре бытовой техники общего назначения с приводом от двигателя.

Индикаторы безопасности и технического обслуживания

Со временем конденсатор CBB60 выйдет из строя из-за нагрева и электрического напряжения. Раннее выявление неисправного блока может предотвратить повреждение обмоток двигателя, замена которых значительно дороже, чем сам конденсатор.

Следите за этими конструктивными признаками неудачи:

1. Физическое вздутие: Если цилиндрическая верхняя часть CBB60 выглядит закругленной или раздутой, это означает, что внутреннее давление увеличилось из-за неисправности.
2. Утечка жидкости: Хотя многие CBB60 «сухие» (заполнены смолой), некоторые содержат масло. Любая утечка жидкости является признаком нарушения герметичности.
3. Двигатель гудит: если двигатель гудит, но не вращается, вероятно, CBB60 потерял значение своей емкости (мкФ) и больше не может обеспечивать необходимый фазовый сдвиг.
4. Тестирование: исправный CBB60 должен показывать показания в пределах ±5% от номинального значения микрофарад (мкФ) при проверке мультиметром.
