Объяснение значения конденсатора 104J: Руководство по конденсаторам CBB60

Что означает 104Дж на конденсаторе

104 Дж, напечатанное на корпусе конденсатора, означает, что компонент имеет емкость 100 000 пикофарад, что соответствует 0,1 микрофарад, с допуском плюс-минус 5 процентов. Первые две цифры, 10, являются значащими цифрами, третья цифра, 4, указывает, сколько нулей нужно добавить после этих двух цифр, когда результат выражен в пикофарадах, а буква J — это код допуска, следующий за числовой частью. Эта система маркировки, состоящая из трех цифр и букв, существует потому, что небольшие керамические дисковые конденсаторы, монолитные многослойные конденсаторы и многие пленочные конденсаторы имеют корпуса слишком маленькие, чтобы напечатать полное десятичное значение с символом единицы в читаемом тексте, поэтому вместо этого производители приняли компактное сокращение.

Как только шаблон понятен, чтение любой подобной маркировки становится рутинным, а не запутанным. Конденсатор 103Дж — 10 000 пФ или 0,01 мкФ, конденсатор 224 Дж — 220 000 пФ или 0,22 мкФ, конденсатор 474 Дж — 470 000 пФ или 0,47 мкФ. Буква допуска изменяет гарантированный диапазон точности вокруг этого номинального значения, а не самого номинального значения, поэтому 104K и 104Дж оба измеряют погрешность около 0,1 микрофарад на свежей, неповрежденной детали, но версия K допускает более широкий разброс плюс-минус 10 процентов, в то время как версия J придерживается более узкого диапазона плюс-минус 5 процентов.

Эта привычка кодирования не уникальна для одной фабрики или одной страны. Это восходит к общему отраслевому соглашению, которое распространилось потому, что оно позволяло производителям фиксировать значение на компоненте, используя только четыре символа, независимо от того, попал ли этот компонент в телевизор, плату управления стиральной машиной, блок питания или промышленный датчик. Любой, кто регулярно работает с электроникой, в конечном итоге запоминает несколько распространенных трехзначных кодов, просто повторяя их, точно так же, как человек, работающий с сантехнической арматурой, запоминает общие диаметры труб без необходимости искать каждый из них.

Полная расшифровка трехзначной и буквенной системы

Соглашение о кодировании конденсаторов типа 104J следует той же логике, которая используется в большинстве дисковых, керамических и небольших пленочных конденсаторов, продаваемых по всему миру. Производители полагаются на это сокращение, потому что напечатать пять или шесть символов на компоненте размером с рисовое зерно гораздо проще, чем напечатать полное десятичное значение с символом единицы измерения, а также потому, что стандартизированная система означает, что техник, обученный работе с деталями одной марки, может прочитать детали другой марки, ничего не изучая заново.

Распространенные трехзначные коды конденсаторов и их эквивалентные значения
Печатный код	Значение в пФ	Значение в мкФ	Типичное использование
101Дж	100 пФ	0,0001 мкФ	Высокочастотный обход, радиочастотная настройка
102Дж	1000 пФ	0,001 мкФ	Фильтрация шума, радиочастотная связь
103Дж	10 000 пФ	0,01 мкФ	Развязка в логических схемах
104J	100 000 пФ	0,1 мкФ	Общий байпас, сглаживание напряжения питания
154Дж	150 000 пФ	0,15 мкФ	Демпферные сети, подавление электромагнитных помех
224Дж	220 000 пФ	0,22 мкФ	Помощь при запуске двигателя, схемы синхронизации
334Дж	330 000 пФ	0,33 мкФ	Фильтрация звука, соединение с линией электропередачи
474Дж	470 000 пФ	0,47 мкФ	Звуковая связь, снабберные сети
105Дж	1 000 000 пФ	1 мкФ	Массовая фильтрация источника питания

Буквы допусков соответствуют отдельному стандарту, отличному от числовых значений, и это момент, который сбивает с толку людей, которые впервые читают эти маркировки. J означает плюс-минус 5 процентов, K означает плюс-минус 10 процентов, M означает плюс-минус 20 процентов, F означает плюс-минус 1 процент, а G означает плюс-минус 2 процента. В схеме, где точность синхронизации или частота среза фильтра имеют значение, более жесткие допуски, такие как J или F, обеспечивают предсказуемость поведения во всей производственной партии, в то время как более слабые допуски, такие как M, приемлемы для базового обхода или функций подавления шума, где точное значение должно находиться только в широком диапазоне, а не достигать точной цели.

Почему третья цифра — это множитель, а не просто еще одна цифра

Распространенной путаницей является то, что все три цифры рассматриваются как значащие цифры, что приводит к неправильному чтению. Правильный подход — рассматривать только первые две цифры как базовое число, а затем использовать третью цифру исключительно как множитель степени десяти, применяемый к пикофарадам. Для числа 104 базовое число равно 10, а множитель равен 10 в четвертой степени, что дает 10, умноженное на 10 000, что равняется 100 000 пикофарад. Применение той же логики к 475 дает базу 47 и множитель 10 в пятой степени, что дает 4 700 000 пикофарад или 4,7 микрофарад - значение, которое иногда можно увидеть на пленочных конденсаторах большего размера, используемых в силовой электронике.

Номинальные напряжения, напечатанные рядом с кодом

На многих конденсаторах с кодом 104J рядом также указано отдельное номинальное напряжение, обычно 50 В, 100 В, 250 В, 400 В или 630 В для пленочных типов. Это значение напряжения представляет собой максимальное рабочее напряжение, которое диэлектрик может выдерживать непрерывно без разрушения, и оно совершенно не зависит от самого значения емкости. Конденсатор емкостью 104 Дж, рассчитанный на напряжение 50 В, и конденсатор емкостью 104 Дж, рассчитанный на напряжение 400 В, сохраняют одинаковый заряд 0,1 микрофарад при заданном напряжении, но в версии на 400 В используется более толстый или другой диэлектрический материал, чтобы выдерживать более высокие постоянные нагрузки, поэтому он физически больше и, как правило, дороже в производстве.

Как Конденсаторы CBB60 Относитесь к этой системе ценностей

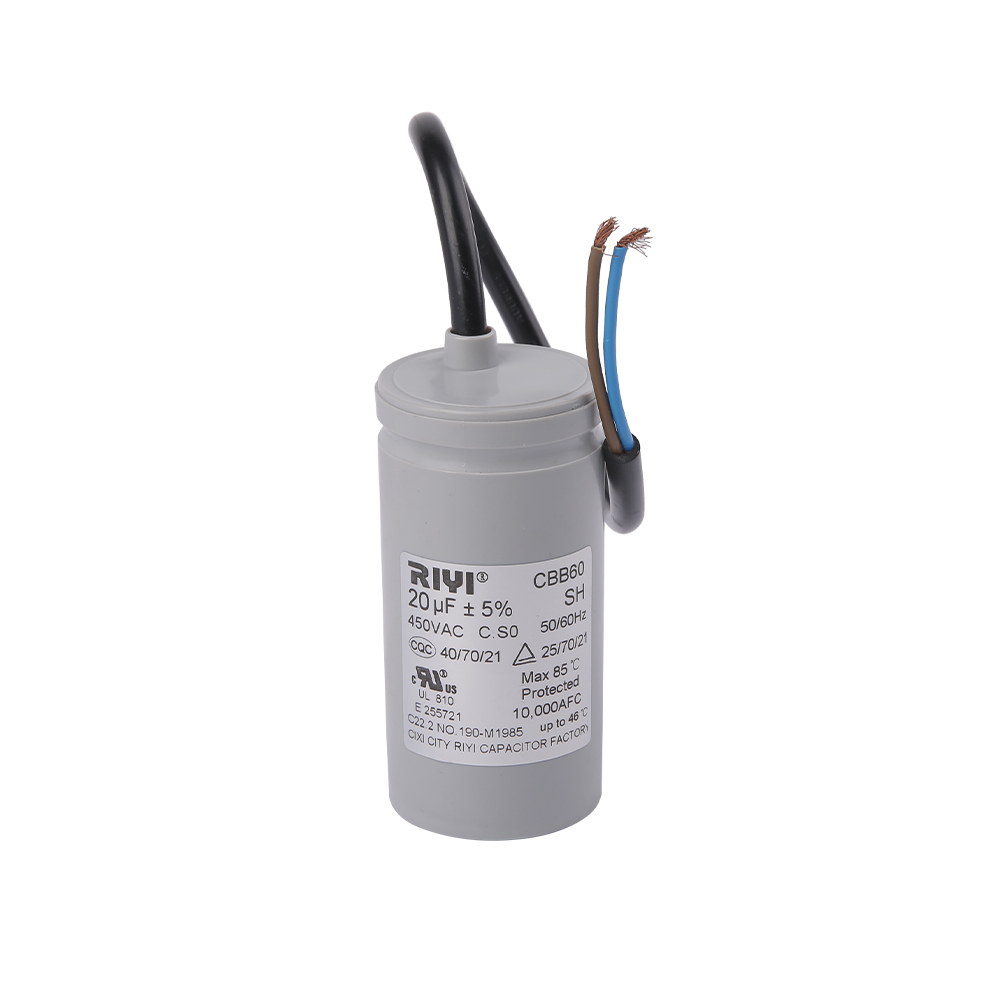

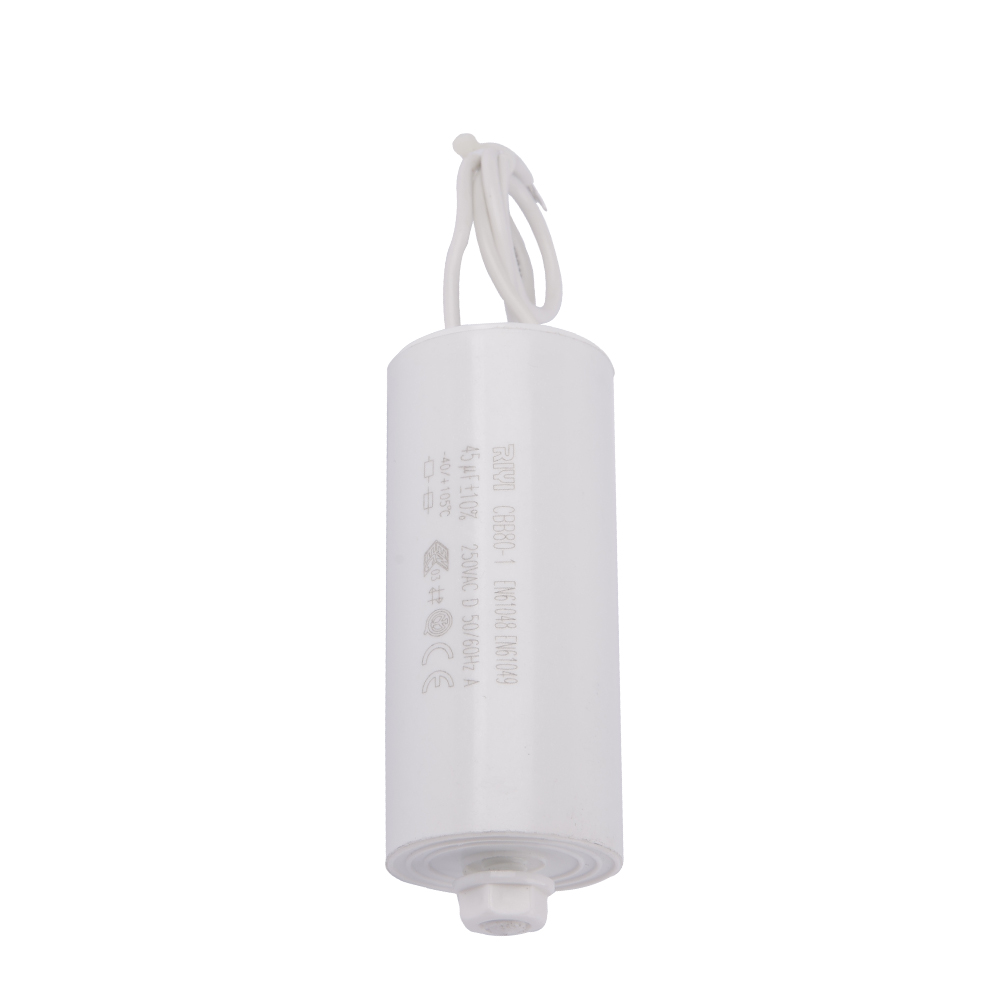

A Конденсатор CBB60 — это металлизированный полипропиленовый пленочный конденсатор, созданный специально для работы асинхронных двигателей переменного тока. Чаще всего это однофазные двигатели, используемые в водяных насосах, вентиляторах, компрессорах и другом вращающемся оборудовании. В отличие от небольшого керамического диска с маркировкой 104J, конденсатор CBB60 представляет собой более крупный цилиндрический или овальный компонент, рассчитанный на постоянное переменное напряжение, обычно 250 В или 450 В, и он маркируется непосредственно в микрофарадах, а не трехзначным кодом пФ, поскольку на корпусе достаточно площади поверхности, чтобы напечатать полное значение вместе с номинальным напряжением, допуском и информацией о частоте.

Несмотря на то, что устройства CBB60 пропускают сокращенное кодирование, базовые математические вычисления емкости идентичны небольшим кодированным частям. Конденсатор CBB60 емкостью 25 микрофарад сохраняет тот же тип соотношения зарядов, что и керамический конденсатор емкостью 0,1 микрофарад, только в масштабе примерно в 250 раз больше, а его диэлектрик и конструкция подходят для устойчивых пульсаций переменного тока, а не для коротких импульсов фильтрации постоянного тока. Любой, кто сравнивает небольшой сигнальный конденсатор с кодом 104J и рабочий конденсатор двигателя CBB60, на самом деле сравнивает две разные задачи: формирование сигнала на уровне микрофарад и фазовый сдвиг двигателя на десятки микрофарад.

Типичные значения емкости CBB60, указанные на паспортных табличках двигателей и в руководствах к насосам, варьируются от 1,5 до 50 мкФ, а стандартные значения емкости составляют 4 мкФ, 6 мкФ, 8 мкФ, 10 мкФ, 16 мкФ, 20 мкФ, 25 мкФ, 30 мкФ, 35 мкФ, 40 мкФ и 45. мкФ. Выбор правильного значения CBB60 для двигателя — это не дополнительная догадка; Значение конденсатора выбирается производителем двигателя на основе конструкции обмотки, а замена несоответствующего значения изменяет пусковой момент, рабочий ток и выделение тепла в обмотках двигателя.

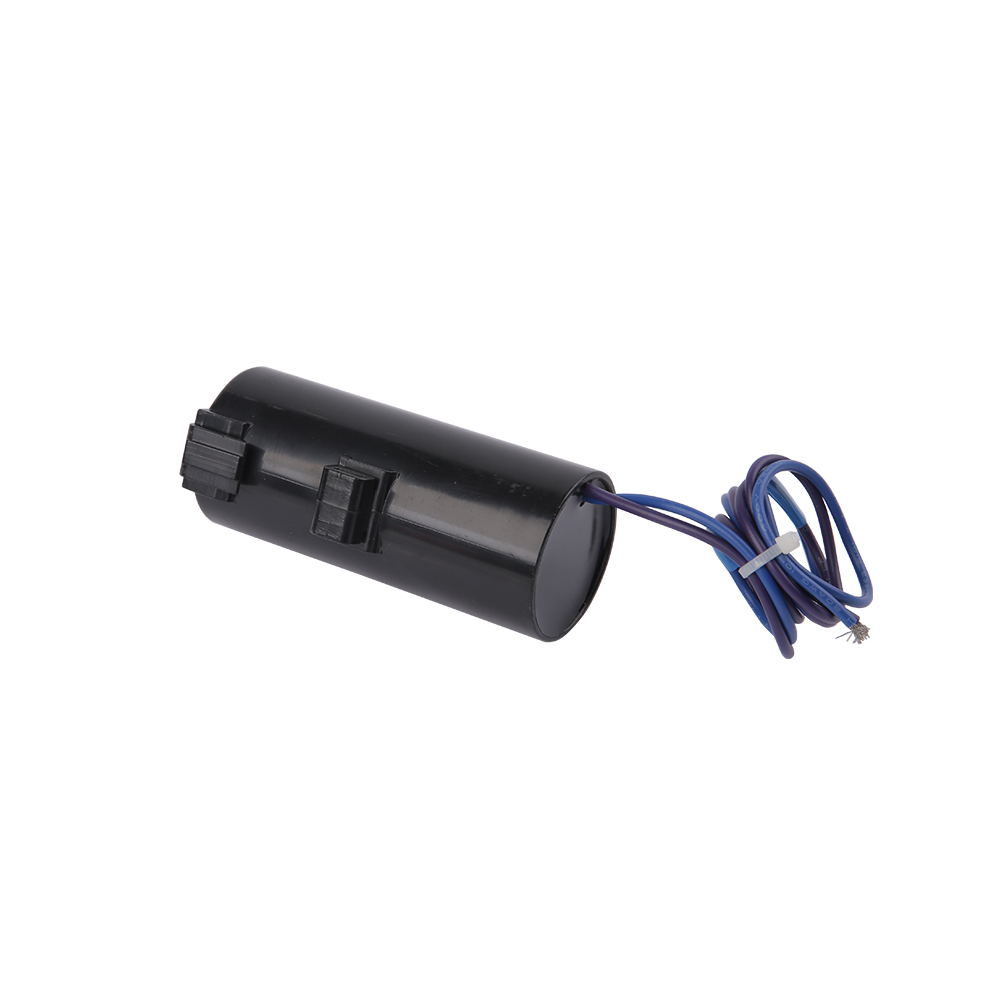

Физическая конструкция конденсатора CBB60

Во внутренней структуре конденсатора CBB60 используется тонкая полипропиленовая пленка с металлизированным слоем алюминия или цинка, нанесенным непосредственно на ее поверхность, намотанная в компактный цилиндр, а не сложенная в виде плоских пластин. Эта металлизированная пленочная конструкция придает конденсатору свойство самовосстановления: если крошечное слабое место в диэлектрике разрушается под воздействием напряжения, локализованное тепло испаряет тонкий металлический слой прямо вокруг этого места, мгновенно изолируя неисправность, не выводя из строя весь конденсатор. Это одна из причин, по которой металлизированные пленочные конденсаторы, такие как CBB60, предпочтительнее для непрерывной работы в двигателях переменного тока по сравнению с другими типами диэлектриков, у которых отсутствует такое самоочищающееся свойство.

Внешний корпус обычно представляет собой твердый пластиковый корпус, заполненный эпоксидной смолой или аналогичным герметизирующим составом, который изолирует влагу и обеспечивает механическую устойчивость к вибрации, создаваемой работающим двигателем. Сверху выходят два или три клеммных наконечника, размер которых соответствует стандартным лепестковым разъемам, и многие устройства CBB60 также включают в себя встроенный механизм сброса давления в конструкцию корпуса, так что если внутреннее давление возрастает из-за неисправности, вентиляция корпуса осуществляется контролируемым образом, а не происходит непредсказуемый разрыв.

Соответствие значения конденсатора приложению

Выбор между небольшим кодовым конденсатором и рабочим конденсатором типа CBB60 зависит от электрической роли, которую играет компонент, а не от личных предпочтений. В приведенном ниже списке два семейства конденсаторов сопоставлены с ситуациями, когда каждое из них является правильным выбором.

Фильтрация уровня сигнала, развязка и синхронизация на печатных платах требуют использования кодированных керамических или пленочных конденсаторов, таких как 104J, поскольку для этих целей необходимы небольшие, стабильные значения в компактном корпусе.
Для фазового сдвига однофазных двигателей переменного тока требуется CBB60 или эквивалентный рабочий конденсатор, поскольку для этих целей требуется большая емкость, рассчитанная на постоянное линейное напряжение и пульсирующий ток.
Любой конденсатор, подключенный к линии переменного тока, даже на короткое время, должен иметь номинальное напряжение переменного тока с запасом выше напряжения питания, поэтому блоки CBB60 рассчитаны на напряжение 250 В или 450 В, а не на более низкое номинальное напряжение постоянного тока, обычное для небольших керамических деталей.
Запасные конденсаторы должны соответствовать исходному значению микрофарад в пределах указанного диапазона допуска, поскольку замена на номиналы меньшего или большего размера смещает фазовый угол двигателя и может сократить срок его службы.
В средах с высокой температурой окружающей среды или непрерывными рабочими циклами предпочтение отдается конденсаторам CBB60 с более высоким температурным классом, поскольку длительное нагрев является одним из основных факторов, которые постепенно сокращают срок службы пленочных конденсаторов.

Полевые данные, собранные специалистами по ремонту двигателей и на которые ссылаются в литературе по обслуживанию бытовой техники, неизменно показывают, что значение рабочего конденсатора, дрейфующее более чем на 10 процентов ниже номинального значения в микрофарадах, коррелирует с заметно уменьшенным пусковым моментом и более высоким рабочим током на однофазных компрессорах и насосных двигателях, что является одной из причин, по которой конденсаторы CBB60 обычно указываются с более жесткими диапазонами допусков, такими как плюс или минус 5 процентов, а не с более свободными диапазонами, приемлемыми для сигнальных конденсаторов общего назначения.

Чтение паспортной таблички двигателя для определения правильного значения

Для большинства однофазных двигателей, для которых требуется рабочий конденсатор, точное значение микрофарад и номинальное напряжение указаны непосредственно на паспортной табличке, часто обозначаемой как «Cap 20uF 450V». Если паспортная табличка отсутствует или изношена, следующим лучшим ориентиром будет сам оригинальный конденсатор, если он еще разборчив. Если ни один из них недоступен, стандартным запасным подходом является сопоставление мощности и номинального напряжения двигателя с использованием таблицы перекрестных ссылок производителя, поскольку конструкции обмоток двигателя при заданной мощности и напряжении имеют тенденцию группироваться вокруг узкого диапазона подходящих значений емкости.

Сравнение конденсаторов типа 104J с конденсаторами CBB60 рядом

Размещение двух семейств конденсаторов рядом друг с другом позволяет легко увидеть практические различия, хотя оба в конечном итоге накапливают электрический заряд, используя одну и ту же базовую физику.

Ключевые различия между конденсаторами типа 104J и конденсаторами CBB60
Атрибут	Конденсатор типа 104J	Конденсатор CBB60
Типичная емкость	Дроби микрофарад	от 1,5 до 50 микрофарад
Основная обязанность	Фильтрация сигналов, развязка	Сдвиг фазы двигателя, помощь при беге
Тип номинального напряжения	Рабочее напряжение постоянного тока, от низкого до умеренного	Постоянное переменное напряжение, 250 В или 450 В.
Метод маркировки	Трехзначный плюс буквенный код	Полное значение микрофарад указано на корпусе.
Физический размер	Маленький, монтируемый на плату	Цилиндрический корпус большего размера с наконечниками
Экспозиция рабочего цикла	Прерывистый ток с низкой пульсацией	Непрерывный, устойчивый пульсирующий ток

Это различие особенно важно, когда кто-то занимается поиском и устранением неисправностей оборудования и находит рядом два незнакомых конденсатора: один маленький и закодированный, другой большего размера и напечатанный в простых микрофарадах. Понимание того, к какому семейству принадлежит компонент, сразу же сужает то, какую роль он играет и какая запчасть подходит, вместо того, чтобы предполагать, что обе части выполняют взаимозаменяемые функции просто потому, что обе помечены как конденсаторы.

Тестирование и проверка номиналов конденсаторов

Подтверждение того, что конденсатор по-прежнему соответствует своему напечатанному значению, независимо от того, имеет ли он код стиля 104J или этикетку CBB60, является быстрой проверкой с помощью подходящего измерительного прибора. Цифровой мультиметр с диапазоном емкости или специальный измеритель LCR напрямую считывает фактическую сохраненную емкость. Компонент следует сначала полностью разрядить, поскольку заряженный конденсатор может повредить счетчик или дать неверные показания.

Действия по базовой проверке емкости

Перед тестированием полностью отключите конденсатор от цепи или двигателя, поскольку конденсатор, все еще подключенный к цепи под напряжением, будет давать неточные показания и может представлять опасность поражения электрическим током из-за накопленного заряда. Разрядите конденсатор, кратковременно шунтируя его клеммы изолированным проводом резистора, а не голой отверткой, поскольку прямое короткое замыкание может привести к повреждению клемм. Установите измеритель на функцию измерения емкости, подключите провода к двум клеммам и сравните отображаемое показание с напечатанным значением, учитывая указанный процент допуска.

Конденсатор емкостью 104 Дж, показание которого находится где-то между 0,095 мкФ и 0,105 мкФ, находится в пределах окна плюс-минус 5 процентов и работает нормально. Конденсатор CBB60, напечатанный как 25 мкФ, который показывает значение ниже примерно 20 мкФ, скорее всего, ухудшился и должен быть заменен, поскольку конденсатор работы двигателя, потерявший более 20 процентов своей номинальной емкости, является распространенной причиной того, что двигатели гудят, но не запускаются, или медленно запускаются под нагрузкой.

Распознавание физических предупреждающих знаков перед тестированием

Визуальный осмотр часто выявляет проблемы еще до того, как их подтвердят показания счетчика. Конденсатор CBB60 с выпуклой или вздутой крышкой корпуса, видимыми трещинами по швам или вытекающими темными остатками вокруг клемм почти наверняка вышел из строя внутри, и его дальнейшее тестирование дает мало дополнительной информации, кроме подтверждения необходимости замены. Маленькие керамические конденсаторы с кодом 104J редко имеют видимый вздутие, поскольку их конструкция отличается от пленочных, но трещины керамических корпусов или обесцвеченные паяные соединения на плате вокруг детали являются полезными визуальными признаками того, что что-то в этой области перегрелось.

Интерпретация показаний, выходящих за пределы допуска

Показание, которое на пленочном конденсаторе дрейфует вверх, а не вниз, встречается реже, но все же может возникнуть и обычно указывает на проблему с калибровкой измерителя или на измерение, выполненное при наличии остаточного заряда, а не на фактическое увеличение емкости, поскольку конденсаторы не увеличивают емкость в результате нормального старения. Низкое значение показателя является гораздо более частым явлением и отражает постепенную деградацию диэлектрика, проникновение влаги или совокупный эффект процессов самовосстановления и очистки, описанных ранее, каждый из которых немного уменьшает эффективную площадь пластины в течение срока службы компонента.

Факторы, которые сокращают или продлевают срок службы конденсатора

Оба семейства конденсаторов стареют из-за одних и тех же основных напряжений, хотя временные рамки и симптомы отказов различаются из-за разных задач и условий эксплуатации.

Тепло

Повышенная температура окружающей среды неизменно считается крупнейшим фактором, сокращающим срок службы пленок и керамических конденсаторов, поскольку тепло ускоряет химический распад диэлектрического материала и любых внутренних связующих соединений. Конденсатор CBB60, установленный непосредственно на корпусе горячего компрессора, стареет быстрее, чем идентичная деталь, установленная с воздушным зазором и некоторой вентиляцией, даже если оба испытывают одинаковую электрическую нагрузку.

Напряжение напряжения

Постоянное использование конденсатора при напряжении, близком к номинальному или выше него, значительно сокращает срок его службы по сравнению с эксплуатацией его с запасом ниже этого номинала. Вот почему выбор CBB60, рассчитанного на напряжение 450 В в номинальной линии питания 220 В или 240 В, вместо того, чтобы сокращать запас с помощью детали, рассчитанной на 250 В, является обычной практикой в регионах, где линейное напряжение колеблется или иногда скачет.

Пульсирующий ток и рабочий цикл

Конденсаторы, используемые в непрерывном режиме, такие как CBB60 на двигателе, который работает в течение нескольких часов подряд, испытывают больший совокупный нагрев пульсаций тока, чем конденсатор, используемый только короткими, прерывистыми всплесками. Это одна из причин, по которой рабочие конденсаторы двигателя физически больше по сравнению с их емкостью, чем небольшие сигнальные конденсаторы с аналогичным номиналом в микрофарадах, поскольку большая площадь поверхности корпуса помогает рассеивать тепло, генерируемое постоянным протеканием тока.

Влажность и загрязнение

Влага, попадающая в корпус конденсатора через поврежденное уплотнение корпуса или производственный дефект, ускоряет пробой диэлектрика и может привести к внезапному, а не постепенному выходу из строя. Герметичные корпуса конденсаторов CBB60, заполненные эпоксидной смолой, существуют специально для замедления этого пути, поэтому треснувший или поврежденный корпус рассматривается как сильный индикатор того, что конденсатор следует заменить, даже если на данный момент его тесты все еще находятся в пределах допуска.

Часто задаваемые вопросы

Каково фактическое значение микрофарад конденсатора емкостью 104 Дж?

Конденсатор емкостью 104 Дж имеет емкость 0,1 микрофарад, что эквивалентно 100 000 пикофарад, с допуском плюс-минус 5 процентов вокруг этого номинального значения.

Можно ли маркировать конденсатор CBB60 аналогичным трехзначным кодом?

Большинство конденсаторов CBB60 печатают полное значение микрофарад непосредственно на корпусе, а не используют трехзначное сокращение пФ, поскольку в корпусе большего размера есть место для текстовой маркировки, а также номинального напряжения и допуска.

Всегда ли буква с более высоким допуском лучше, чем J?

Нет. Более жесткий допуск, такой как F или J, означает, что фактическое значение остается ближе к номинальному значению, что имеет значение для схем синхронизации и фильтров, но для общего режима байпаса более жесткий допуск, такой как K или M, вполне приемлем и часто менее затратен.

Почему конденсаторам CBB60 требуется номинальное напряжение переменного тока, а не постоянного тока?

Конденсаторы CBB60 располагаются непосредственно поперек линии переменного тока во время работы двигателя, поэтому они испытывают постоянное переменное напряжение и пульсирующий ток, что требует диэлектрика и конструкции, рассчитанной на длительный режим работы на переменном токе, а не на короткие импульсы постоянного тока, с которыми обычно справляется небольшой керамический конденсатор.

Что произойдет, если на двигателе установлено неправильное значение CBB60

Неправильное значение микрофарад изменяет фазовый угол между обмотками двигателя, что может уменьшить пусковой момент, увеличить рабочий ток и повысить рабочую температуру, сокращая срок службы двигателя.

Как often should a CBB60 capacitor be checked

Не существует универсального фиксированного интервала, поскольку срок службы зависит от температуры окружающей среды, времени работы и стабильности напряжения, но проверка емкости всякий раз, когда двигатель показывает медленный запуск, гудит или срабатывает защита от перегрузки, является разумной практической отправной точкой.

Можно ли использовать конденсатор 104 Дж вместо конденсатора CBB60?

Нет, эти два понятия не взаимозаменяемы. Конденсатор емкостью 104 Дж вмещает всего 0,1 микрофарад и рассчитан на напряжение низкого уровня сигнала, в то время как двигателю требуются десятки микрофарад при номинальном постоянном переменном напряжении, намного превышающем то, на что рассчитан небольшой кодированный конденсатор.

Всегда ли большее значение микрофарад CBB60 означает более высокую пусковую мощность двигателя?

Не обязательно. Обмотки двигателя рассчитаны на определенное значение емкости, выбранное производителем, и установка значения, значительно превышающего указанное, может привести к перегреву обмотки и самого конденсатора, а не к повышению производительности, поэтому соответствие значению, указанному на паспортной табличке, является более безопасным подходом, а не предполагать, что чем больше, тем лучше.

От чего на самом деле защищает свойство самовосстановления конденсатора CBB60

Он защищает от небольших, локализованных слабых мест диэлектрика, превращающихся в полное короткое замыкание, поскольку кратковременное устранение изолирует неисправность на крошечном участке вместо того, чтобы позволить ему распространиться по всему слою пленки, что является одной из причин, по которой конструкция металлизированной пленки предпочтительна для непрерывной работы двигателя переменного тока.

Почему два конденсатора с одинаковым кодом 104J иногда имеют разные физические размеры

Различия в физических размерах двух конденсаторов емкостью 104 Дж обычно сводятся к разному номинальному напряжению или разному материалу диэлектрика, поскольку оба фактора влияют на толщину диэлектрического слоя, даже если значение емкости и допуск, напечатанные на корпусе, остаются идентичными.
